在现代电工与电力拖动（电拖）技能人才的培养体系中，具备高度灵活性、安全性及智能化管理功能的实训设备至关重要。网孔型高级电工电拖实训考核装置正是为此而生的一款革命性产品。它采用“万能网孔板开放式设计，自由组合”的先进理念，集成了从基础照明配电到复杂电机控制、从传统继电器逻辑到现代PLC与变频器编程的全套实训功能。本装置不仅满足日常高级电工电拖实训教学，更适用于严格的技能鉴定与高水平职业竞赛，是构建现代化、智能化实训室的理想核心设备。

一、 产品核心：开放设计与自由组合

本装置的核心在于其革命性的开放式网孔板设计。它摒弃了固定式线路板，配置了完成各类低压电气控制所需的全系列元器件，包括：

• 照明仪表类：单相电度表、日光灯、各类开关、插座、感应开关、漏电断路器等。

• 电力控制类：交流接触器、热继电器、时间继电器、中间继电器、熔断器、电流互感器、按钮、行程开关、电压/电流/功率/电度表等。

学员可像搭建工业现场一样，根据实训项目要求，自由选取器件，在网孔板上自主规划布局、安装接线，最终组合成目标电路。这种模式极大地锻炼了学员的电气系统设计、安装规范、调试排故等综合职业能力，完美契合高级电工综合实训考核的高标准要求。

二、 先进结构与智能电源管理

1. 创新的网孔实训屏结构

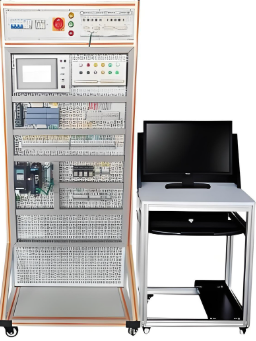

装置底盘为钢铝结构，用于放置电机；框架采用坚固的工业铝型材，中间镶嵌万能网孔板，辅以装饰条，外观豪华大气。其双面结构设计尤为实用：正面用于电机控制实训，背面用于照明电路实训，有效提升了空间利用率和实训效率。底部装有4只万向轮，移动灵活，便于教学组织。

2. 智能安全的电源控制屏

电源控制屏位于网孔实训屏上端，为所有实训任务提供AC380V和AC220V两组交流电源，并配有安全端子与螺钉端子两种输出方式，适应不同接线习惯。透明安全防护罩有效提升了用电安全性。

本装置最大的亮点是集成了实验室智慧用电安全控制系统，这是一套领先的智能电源管理解决方案，具备以下核心功能：

• 七大智能保护：集成过温、短路、过流、过压、欠压、失压、功率限定保护，从源头杜绝安全隐患。

• 故障锁定与安全授权：发生故障跳闸后，系统自动锁定，无法手动上电，必须通过远程清除故障，防止误操作触电。支持刷卡或授权启动，管理严谨。

• 全方位远程监控与管理：

• 智能终端：4.3寸彩色触摸屏实时监控三相电压、电流、功率、电能等参数，具备语音播报功能。

• 手机APP：用户可远程查看实时用电数据、设置安全参数、接收报警信息，并能在微信小程序中远程控制电源通断。

• PC云端平台：管理员可一键管控所有设备，进行用电能效分析、故障统计、视频监控教室，实现集中化、数字化的实验室管理。

• 后台系统：包含设备管理、远程报修、用户管理等模块，实现全生命周期管理。

三、 全面的实训考核项目体系

该装置支持从基础到高级、从电气到自动化的全系列电工电拖实训项目：

（一）核心电气控制实训

1. 三相异步电动机的直接启动、点动、自锁控制。

2. 电动机的两地控制、混合控制、正反转控制原理、装配与调试。

3. 工作台自动往返控制线路。

   ...支持学员进行自由设计项目，充分发挥创造性。

（二）PLC可编程控制器综合应用

涵盖逻辑测试、定时计数、数据处理等基础指令练习，并支持多达数十个经典及工业模拟项目，例如：三层电梯、自动售货机、机械手、全自动洗衣机、交通灯、装配流水线、多种液体混合、邮件分拣等。更包含CA6140车床、X62W铣床、T68镗床、M7120磨床等经典机床的PLC改造控制项目，紧密对接工业实际。

（三）变频器调速技术应用

1. 变频器功能参数设置与操作、报警保护认知。

2. 多段速选择、外部端子点动与正反转控制。

3. 外部电压/电流调速、瞬时停电参数设定。

4. 三相异步电动机的变频开环调速。

（四）PLC与变频器网络化控制

1. 基于PLC通信方式的多段速选择与开环调速。

2. 基于PLC通信方式的变频器闭环调速控制。

   ...支持进行自由设计项目，探索更复杂的控制策略。

四、 标准配置清单（电拖部分示例）
