在电气工程与自动化专业教学中，实践能力的培养至关重要。电力拖动实训装置作为支撑核心技能训练的关键设备，为学生学习电机控制、线路安装与故障排查提供了理想的平台。本文将全面介绍电力拖动实训平台（双工位）的技术规格、结构组成及丰富实训内容，助您深入了解这款高效的电气装配实训台。

一、 设备核心概述：一体化技能培养平台

电力拖动实训装置，常被称为电力拖动实训平台或电气装配实训台，是一个面向电子技术应用、机电一体化等专业的综合性基础实训室核心设备。它主要用于进行电气线路安装与维修、电动机控制电路调试、以及基础电子线路安装等项目教学。通过在该电力拖动实训设备上的反复操练，学生能够扎实掌握电气控制的基本原理与操作技能，显著提升动手能力和解决实际工程问题的能力。该平台同样适用于学生技能竞赛的备战训练以及维修电工职业技能的鉴定与考核，功能全面。

本装置采用双工位设计，核心部件为钢板制成的多功能安装板（即网孔板），配合独立的电源控制单元。其最大特点是模块化与灵活性，教师与学生可根据不同的实训项目需求，自由选择和组合各种电器元件、PLC、变频器等部件，并便捷地安装在标准网孔板上，构建出各种典型的电力拖动控制回路。

二、 详尽技术指标：安全稳定，资源充沛

1. 整体规格：设备外形尺寸为1600mm×700mm×1750mm，结构紧凑，空间利用率高。主体框架采用优质钢板与工业铝型材相结合，坚固耐用。

2. 双组独立电源系统（每工位配置相同）：

• 输入电源：三相五线制 AC 380V ±10%， 50Hz。

• 固定交流输出：提供两组380V和两组220V的接插式电源接口。

• 可调直流输出：2组0～24V/2A连续可调直流电源，均配备指针式电压表与电流表用于实时监控。

3. 安全保护机制：集成多重电气保护，包括熔断器（短路保护）、断路器（过载保护）以及漏电保护开关（动作电流≤30mA），全面保障实训人员安全。

4. 专用电路组件：配备4只1N5408二极管用于构建能耗制动的整流电路；提供3只75Ω/75W功率电阻用于电动机降压启动，1只10Ω/25W电阻用于异步电动机能耗制动。

三、 设备结构与功能：人性化设计，坚固耐用

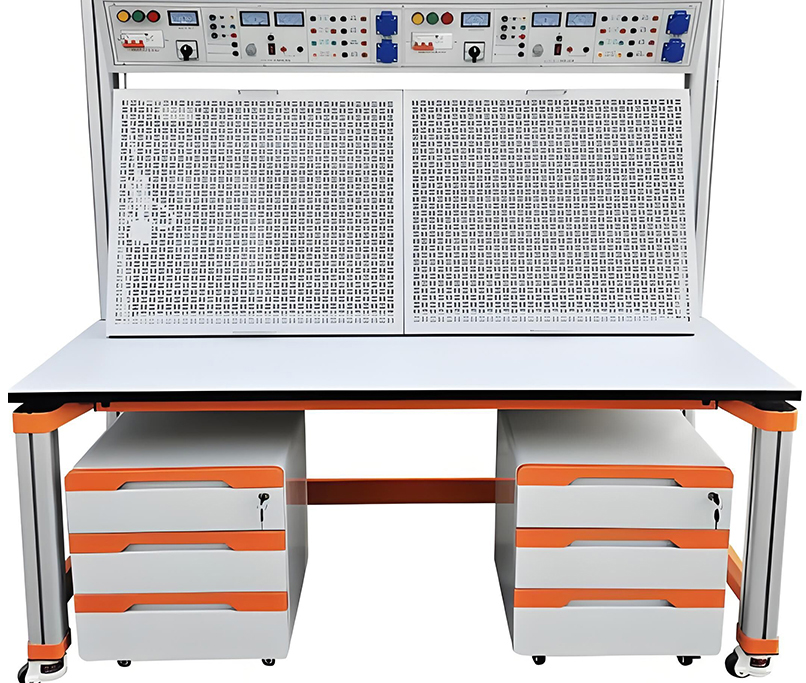

这套电力拖动实训装置由实训屏、实训桌和实训储物柜三大部分构成，设计充分考虑了教学便利性与设备寿命。

• 实训桌：桌体由工业铝型材立柱支撑，高度可调，桌面采用25mm厚麻灰色高密度绝缘层压板，安全耐用。底部装有带刹车功能的万向轮，移动定位方便。

• 实训屏：内置全部电源模块、仪表及保护电路，是设备的“心脏”。

• 实训储物柜：采用冷冲压钣金一体成型，结构坚固，配备承重抽屉和联体锁，便于存放工具、仪表及备用元器件，保持实训室整洁。

• 核心实训载体——网孔板：配备2块高强度数控冲孔网孔板，孔径均匀标准。可在其上安装各类低压电器、PLC、变频器等，是进行电气控制线路安装实训的主要操作面。

四、 丰富实训项目：从基础照明到复杂电机控制

该电力拖动实训平台可支持从电工基础到高级电机控制的完整教学体系，主要实训项目包括：

（一）电工基础技能模块

1. 电工基本布线工艺训练

2. 两地、三地控制一盏灯电路

3. 日光灯线路、声控照明线路安装

4. 单相电度表直接与经互感器接线

5. 室内照明电路与配电板安装

6. 交流负载电功率测量

（二）电动机控制核心模块

1. 三相异步电动机的直接启动、点动、自锁控制

2. 三相异步电动机Y-△降压启动自动控制

3. 使用倒顺开关、接触器联锁、按钮联锁及双重联锁的正反转控制

4. 三相异步电动机的多地控制与工作台自动往返控制

5. 三相异步电动机定子串电阻降压启动与能耗制动控制

五、 标准配置清单（每台）

该电力拖动实训装置提供完整的元器件配置，确保开箱即可开展实训，主要配置如下表所示：
