在电工专业技能培训与考核领域，一套功能全面、安全可靠的实训设备至关重要。网孔型电工综合实训考核装置正是集教学培训、实操训练与技能考核于一体的多功能综合平台。本文将深入解析该装置的核心构成、技术参数及典型应用，帮助您全面了解这款网孔板电工实训设备的强大功能。

一、 产品核心概述：一体化实训考核解决方案

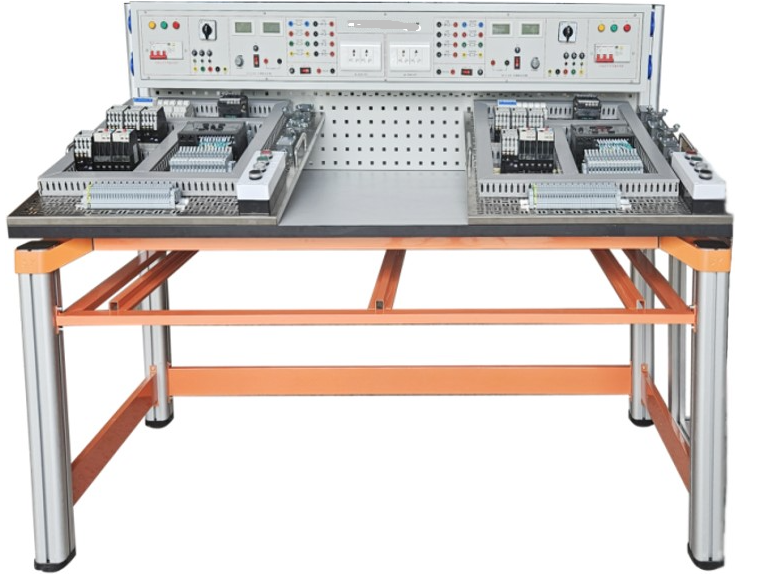

网孔型电工综合实训考核装置系统采用先进的模块化组合设计，主要集成网孔板实训套件、智能控制技术操作平台及配套电脑桌三大核心部分，构建了一个完整的电工综合实训考核平台。其设计初衷是以综合实训为目标，网孔双组型电工实训装置作为实验室的基础组成部分，凭借其灵活的网孔板实训套件，允许使用者根据不同的教学大纲和实训需求，自由选配各种电器元件、器件与部件，从而轻松实现多课程模块、多项目任务的实训教学。这种设计使得该实训装置的适用范围极广，可完成的教学与实训内容极为丰富。

二、 详尽技术指标：安全与性能的保障

该网孔型电工实训考核设备的技术参数是其稳定运行与安全教学的基石，具体指标如下：

1. 整体规格：装置外形尺寸为1640mm×750mm×1200mm，结构稳固。实训台架采用优质钢板结合铝合金型材，确保耐用性与工业美感。

2. 电源系统：

• 输入电源：三相五线制 AC 380V ±10%， 50Hz。

• 固定交流输出：提供两组三相380V接插式输出和两组220V插座式输出，均配备独立组合开关控制。

3. 直流电源输出：

• 可调直流输出：2路0～24V/2A连续可调电源，每路均配有指针式电压表与电流表，实时监控变化。

• 固定直流输出：2组固定DC24V/2A电源。

4. 保护与制动组件：

• 整流二极管：提供4个1N5408，用于搭建能耗制动电路。

• 功率电阻：提供6个75Ω/75W电阻用于降压启动，2个10Ω/25W电阻用于能耗制动。

• 多重安全保护：配备熔断器实现短路保护，断路器实现过载保护，漏电保护开关的动作电流≤30mA，确保人身安全。每个工位均设有紧急停止按钮。

三、 产品组成结构：模块清晰，扩展性强

一套完整的网孔型电工综合实训装置由以下部分构成，体现了其高度的模块化与实用性：

• 实训桌：台面采用E1级环保板材，主体由工业铝型材立柱支撑，高度可调，下部设计有存放空间。立柱上方延伸部分用于固定屏架与网孔板。

• 实训屏：钢制结构，集成所有电源输出单元、仪表及电阻、二极管等辅助元件，并设有为电脑供电的插座。

• 网孔板（核心组件）：配备2块600 * 700mm加厚不锈钢网孔板，带安装把手，用于各种电气元件的灵活安装与布线，是技能训练的核心载体。

• 电器元件库：包含断路器、控制变压器、熔断器、交流接触器、热过载继电器、多种按钮、行程开关等全套电工实训元器件，以及配套的端子、线槽、导轨及安装耗材。

四、 核心实训项目：覆盖电工核心技能

借助此套电工综合实训考核设备，可完成以下典型且重要的实训项目，全面提升学员的实践能力：

1. 三相异步电动机的直接启动、点动与自锁控制线路。

2. 三相异步电动机Y-△降压启动自动控制线路。

3. 接触器联锁、按钮联锁及双重联锁的正反转控制线路。

4. 三相异步电动机的多地控制与工作台自动往返控制。

5. 三相异步电动机定子串电阻降压启动与能耗制动控制线路。

6. 按钮切换及时间继电器切换的双速电动机控制电路。
