电工基础技能实训台
在培养适应新时代产业需求的高素质工程技术人才过程中，扎实的电工基础技能与跨学科融合创新能力至关重要。为此，我们推出这款以开放式万能网孔板为核心的电工基础技能实训台。它不仅服务于能源矿业、煤化工、自动化、机电等专业的《电工学》及相关课程实践，更能通过模块化组合，无缝衔接电子技术、电力拖动、PLC、单片机、传感器及物联网等多门学科技能训练，是构建综合性、创新性实训基地的理想核心设备。
一、平台核心理念：开放、融合、可扩展
本电工基础技能实训台摒弃了传统固定式实训箱的局限，采用“开放式网孔实训台+模块化实训挂件箱”的先进设计理念。
开放式创新平台：核心为自由组合的万能网孔板。学生可在此平台上，如同在真实电气柜上一样，自由规划电路布局、选取并安装各类元器件。从电路设计、器件选型、线路安装到调试排故，完成全流程工程实践，极大地锻炼了设计思维与动手能力，尤其适合备战各类电工技能大赛。
多学科技能融合：平台通过更换不同的实训挂件箱，即可实现从电工基础技能（照明配线、电机控制）到现代控制技术（PLC、变频器）、再到智能信息层（单片机、传感器、物联网）的平滑过渡。一机多用，有效节约实训空间与建设投资，支撑跨学科、项目式教学改革。
面向未来的扩展性：模块化设计确保了平台的持久生命力。学校可根据技术发展，持续开发或引入新的实训模块（如工业机器人基础、机器视觉等），轻松升级实训内容，满足“产学研”结合需求，为攻克应用技术关键问题提供源头创新平台。
二、全覆盖的电工电子与自动化综合实训项目体系
本实训台支持六大技术方向的技能训练，构建了从基础到前沿的完整能力阶梯。
电工技术基本技能实训：涵盖低压电工作业全流程，包括导线连接、室内配线、照明电路安装、常用低压电器（开关、接触器、继电器）拆装与检测、三相异步电动机拆装与测试，以及点动、自锁、Y-△降压启动等经典电动机控制线路安装与检修。
电子技术实训：从电子元器件识别检测、焊接工艺开始，到完成三端稳压电源、声光控照明灯、晶体管放大器等实用电子小制作，夯实电子技术基础。
电力拖动控制技术实训：提供包括正反转控制、顺序控制、行程控制、降压启动、能耗制动等十余种经典继电-接触器控制线路实训，深度掌握电动机驱动与控制原理。
PLC综合控制技术实训：可完成逻辑指令、定时计数、移位跳转等PLC基础编程实验，并实现电机控制、数码显示等自动化项目，衔接传统电气控制与现代工业控制。
单片机应用技术实训：开展端口控制、中断、A/D与D/A转换、键盘显示、串口通信等核心实验，培养嵌入式系统软硬件开发能力。
传感器与物联网技术启蒙实训：配合电压、电流、温度、压力等传感器模块，进行信号采集与转换实验，可与PLC或单片机联用，初步构建智能测控系统概念。
三、坚固可靠的技术参数与安全保障
电源输入：三相四线380V±10%，配备三相四线漏电保护总开关。
安全保护：设有多路短路保护、保险丝、电源指示灯，并设计有专用接地保护线，全面保障实训安全。

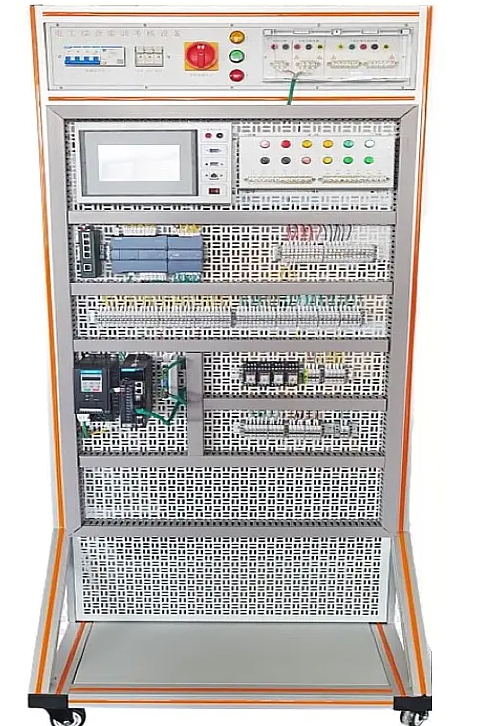

结构设计：采用坚固铝合金框架，搭配标准网孔安装板。底部装有可移动脚轮与固定调整脚，便于移动与定位。
标准尺寸：长1100mm × 宽800mm × 高1800mm，布局紧凑，功能齐全。
基本配置：提供常用实验导线，并设有多功能电源插座，方便仪器供电。
四、丰富的典型实训项目举例（部分）
（一）PLC控制实训项目
包含电机基本控制（点动、自锁、正反转、Y-△启动）、自动往返控制、顺序控制，以及PLC与变频器的Modbus通信等高级应用，共计十余项。
（二）核心电工与电力拖动实训项目
提供超过25个经典实训，涵盖：
电动机控制：多地控制、一键启停、各种正反转联锁、自动往返、星三角降压启动、能耗制动等。
典型机床线路：模拟常见机床电气控制逻辑。
室内配电与照明：单相/三相电能表安装、家庭户内照明电路、双控电路等实用配电技能。
五、专业完备的标准配置清单
本电工基础技能实训台提供开箱即用的完整解决方案，配置全面专业：
控制电器：包括多种规格空气开关、漏电保护器、交流接触器、热继电器、中间继电器（AC220V/DC24V）、时间继电器等。
主令电器：配备齐全的按钮（绿、红）、旋钮、急停开关、万能转换开关、行程开关、光电开关等。
配电与照明器件：包含单联/双联开关面板、单开五孔插座、声光控开关、灯座、日光灯等，可完成标准室内电气安装实训。
测量与保护器件：电压表、电流表、多种规格熔断器与保险座。
执行机构：三相鼠笼式异步电动机、能耗制动模块、启动电容等。
主体结构：铝合金网孔实训台1台。
