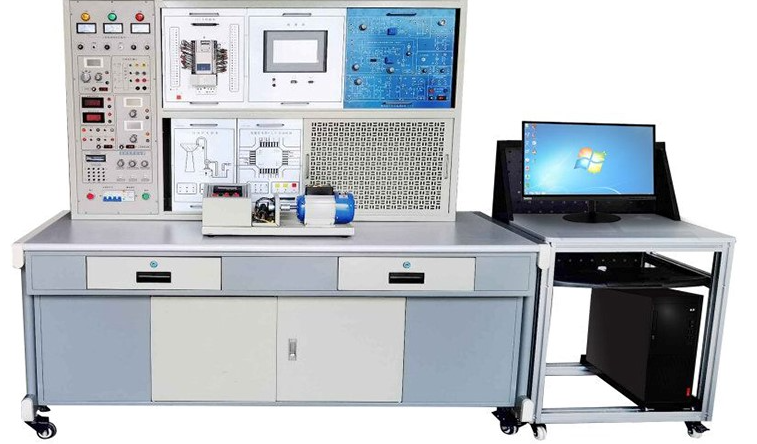

网孔型电力拖动PLC变频调速综合实训考核装置
在工业自动化技术日新月异的今天，培养掌握传统电力拖动与先进控制技术融合应用的高技能人才，已成为职业教育的核心任务。为此，我们精心研发了这款网孔型电力拖动PLC变频调速综合实训考核装置。本装置集成了交直流电机拖动、低压电器控制、可编程控制器（PLC）与变频调速技术于一体，完美契合《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用》等核心课程的教学与实训需求，是自动化、机电一体化等专业进行系统性、工程化技能训练与考核的理想平台。
一、装置核心设计理念与突出特点
本装置的设计紧密围绕“贴近工业现场、灵活扩展、安全高效”的原则，其网孔型结构是设计的精髓所在。
工业级网孔板结构，无限扩展可能：作为核心的网孔型电力拖动实训平台，其主体采用开放式网孔板设计。这种结构高度模拟了工业电气柜的安装环境，学生可在网孔板上自由规划、安装各类低压电器、PLC及变频器模块。元器件布局不受限制，支持根据教学需求随时增加新元件或开发全新实训项目，实现了实训内容的“一次购置，长期升级”。
技术融合，内容全面：装置打破了传统单一技能训练的壁垒，将电力拖动基础、PLC控制技术与变频调速应用深度融合。从最基础的接触器-继电器控制，到基于PLC的程序化控制，再到利用变频器实现电机无级调速，形成了一条从传统到现代、从基础到综合的完整技能训练链条。
智能管理与安全保障并重：集成智能实验管理器，具备定时、报警、误操作记录等功能，为标准化考核提供统一依据。同时，配备电压型、电流型双重漏电保护及全程监控的过载短路保护系统，确保实训过程的人身与设备安全，体现了电力拖动PLC变频调速综合实训装置的高可靠性。
二、强大的技术性能与模块化组成
工作电源：三相四线/五线 ~380V±5% 50Hz
工作环境：温度-10℃～40℃，相对湿度＜85%(25℃)
装置容量：＜1.0KVA
实训屏规格：铁质喷塑结构，集成三相电源输入指示、电压表、交直流可调电源（励磁电源、电枢电源、同步电机电源、0-240V交流电源）、磁盘电阻组等，功能齐全。
三、层次分明的综合电力拖动与PLC变频调速实训项目体系
本装置提供的实训项目由浅入深，全面覆盖电气控制的核心技能点。
（一）电机特性认知与基础实训
涵盖直流他励电机、三相异步电机、三相同步电机及双速电机的空载、工作特性等基础认知实验，建立扎实的理论与实践基础。
（二）经典电力拖动控制线路实训
依托网孔型实训平台，可完成数十种经典继电接触器控制线路的安装与调试，例如：
电动机直接启动、正反转、Y-△降压启动、能耗制动控制。
工作台自动往返、顺序控制、多地控制等复杂逻辑控制。
C620、C6163车床、电动葫芦等典型机床与设备电气控制线路的模拟。
（三）现代PLC控制技术应用实训
使用配备的三菱FX系列PLC，完成对上述传统控制线路的现代化改造，实训项目包括：
PLC控制电机正反转、降压启动、制动。
利用PLC编程实现C620车床、电动葫芦等设备的逻辑控制，学习工业编程思想。
（四）变频调速技术专项实训
通过三菱变频器，进行参数设置、多段速控制、外部端子控制、模拟量调速等核心技能训练，掌握现代电机调速的主流技术。
（五）PLC与变频器通信控制高级实训
这是本综合实训考核装置的进阶内容，实现通过PLC通信控制变频器，完成多段速选择、开环与闭环调速等复杂集成控制项目，培养学生系统集成与调试能力。
四、完备的硬件配置清单
本装置提供从控制核心到执行元件的全套设备，确保开箱即用：
控制核心：三菱FX1N-24mR PLC主机、FR-S520SE变频器（0.4KW）、SC-09编程电缆及软件。
动力与检测单元：不锈钢电机导轨、光电编码器、三相/单相异步电动机、直流他励电动机、三相同步电动机、三相双速电机。
低压电器库：包含断路器、交流接触器、热继电器、时间继电器、各类开关、按钮、信号灯、行程开关、变压器等齐全元件。
配套工具：提供走线槽、接线端子、常用电工工具（螺丝刀、尖嘴钳）等安装耗材与工具。
