在制造业向智能化、数字化转型的浪潮中，电气自动化技术已成为驱动产业升级的核心动力。为应对市场对高素质、高技能电气自动化人才的迫切需求，我们推出这款集教学、实训、考核于一体的电气自动化综合实训平台。本平台严格参照中等职业教育技能型人才培养目标及行业岗位技能标准设计，深度融合理论教学与实践操作，是机电技术应用、电气运行与控制、电气技术应用等相关专业进行《电工技术》、《电机与电气控制》、《PLC综合控制》、《电力拖动》等课程教学的理想电气自动化技术考核实训装置。

一、平台设计理念与核心功能

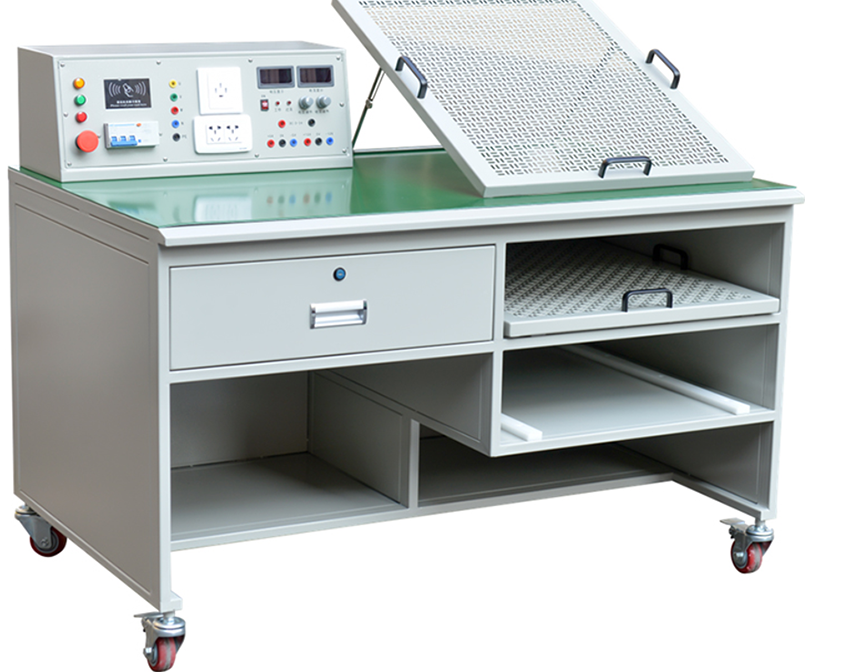

本电气自动化综合实训平台采用单工位一体化设计，左侧为智能电源控制区，右侧为开放式实操平台，结构紧凑，布局科学。平台遵循人体工程学原理，桌面高度750mm，底部配备万向福马轮，移动与固定灵活便捷。

核心功能特点：

1. 模块化灵活设计：实操区核心为700x600mm大型网孔板，采用先进椭圆孔工艺，支持360度全方位元器件安装。网孔板倾斜度可调，适配不同操作习惯，充分满足个性化、项目式教学需求，体现了电气自动化实训装置的高扩展性。

2. 智能化电源管理：电源模块集成刷卡取电、急停保护等功能，提供AC380V/220V、DC0-24V可调及多组直流稳压电源。具备接地、短路、过载、漏电（动作电流≤30mA）等多重安全保护，确保实训过程绝对安全，符合国家级实训室安全标准。

3. 一体化储物空间：设计合理的储物区域，可分类存放各种电气元件、工具及耗材，保持工作环境整洁，培养学生规范管理的职业素养。

二、全面覆盖的电气自动化技术实训项目

本平台旨在通过系统的、递进式的实训项目，扎实培养学生的综合职业能力。

（一）低压电器认知与检测实训

• 低压熔断器、开关、主令电器、接触器、继电器等常用元器件的识别、安装、检测与维修。

（二）电气线路工艺安装实训

• 学习导线路径规划、端子压接、线束捆扎、线槽布线等规范工艺，培养扎实的电气装配基本功。

（三）电机与拖动控制线路实训

本平台作为核心的电力拖动控制实训平台，可完成十余种经典控制线路的安装、调试与故障排查，包括：

• 三相异步电动机点动、连续运行及正反转控制

• 顺序控制、多地控制与自动往返控制

• Y-△降压启动控制与反接制动控制

• 三相双速异步电动机控制

• 基于电气原理图的控制系统设计与调试

三、完善的技术指标与配置清单

主要技术参数：

• 工作电源：三相五线制 AC 380V ±10% 50Hz

• 整机功耗：≤500W

• 安全保护：漏电保护（≤30mA, ≤0.1s）、过载保护、急停按钮

• 外形尺寸：约1300mm（长）×800mm（宽）×1000mm（高）

核心配置清单：

本电气自动化综合实训装置提供“桌、板、机、具、材”一站式解决方案：

1. 主体实训台：1套，集成电源、实操、储物功能。

2. 电力拖动实训挂板：1块，配备空气开关、交流接触器、热继电器、时间继电器、按钮、行程开关等全套低压电器。

3. 配电及照明电路实训板：1块，包含电度表、漏电保护器、开关插座、灯座等，可完成典型照明电路安装实训。

4. 实训电机：包含三相单速（60W）和三相双速（40/25W）异步电动机各一台。

5. 专业工具包：涵盖螺丝刀、尖嘴钳、剥线钳、斜口钳、电烙铁、数字万用表等常用电工工具。

6. 实训耗材包：提供多种颜色BVR导线、接线插针、号码管、焊锡丝等充足耗材。
