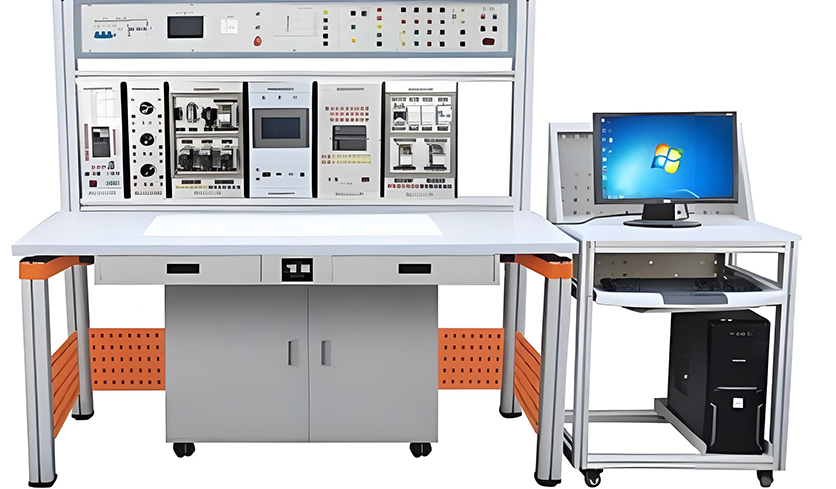

高级维修电工技能实训考核平台

高级维修电工技能实训考核平台

高级维修电工技能实训考核平台，是严格遵循国家劳动与社会保障部颁布的《工人技术等级标准》及《职业技能鉴定规范》要求，进行专业化设计与生产的教学考核设备。本平台全面覆盖了从《初级维修电工》到《高级维修电工》、《维修电工技师》等各级教材所要求的电气控制线路与核心技术，深度融合了可编程控制器（PLC）、变频调速、工业组态及智能考核等先进技术模块。它不仅为学员提供了从基础到高级、从理论到实操的全方位高级维修电工技能实训支持，更是各类劳动职业技能鉴定中心、大中专院校、职业技工学校进行中、高级维修电工与技师技能鉴定、考核、竞赛的理想实训考核装置。

一、平台核心优势与特点

本高级维修电工技能实训考核装置的设计秉承针对性、实用性、科学性与先进性原则，具备以下显著特点：

1. 模块化结构，灵活扩展：所有电气控制线路元器件均安装于独立挂板，操作与更换极其便捷。此设计不仅便于日常教学实训，更支持功能的快速扩展与新实训项目的开发，确保高级维修电工技能实训考核平台的长期适用性。

2. 安全可靠，保障有力：装置配备电压型与电流型双重漏电保护系统，确保操作者人身安全。所有元器件的接线均引至专用接线端子，学生在端子上进行接线练习，有效保护核心元件。专用走线槽设计，规范布线工艺，培养学员良好的职业习惯。

3. 贴近实战，模拟性强：采用特殊设计的微型电机与典型控制线路，能够高度模拟工厂中各类真实的电气拖动系统，可完全满足学员在电气设备安装、调试、故障分析与排除等方面的维修电工技能实训要求。

4. 供电简便，环境适应强：整套高级电工实训装置只需接入标准三相四线制交流电源即可投入使用，对实训场地要求低，工作环境适应范围宽。

二、先进的技术性能规格

• 输入电源：三相四线（或五线）380V ±10%，50Hz

• 工作环境：温度-10℃ ~ +40℃，相对湿度＜85%（25℃），海拔＜4000m

• 装置容量：＜1.5KVA

• 安全保护：漏电保护动作电流 ≤30mA，动作时间 ≤0.1s

• 外形尺寸：2080×700×1630mm

三、高级维修电工技能实训考核装置的核心配置与功能

本平台集成了电源控制、电气实训、智能考核、PLC/变频控制及虚实结合仿真等多项功能，构成一套完整的维修电工实训考核系统。

（一）电源控制与智能电源管理系统

电源控制机箱采用优质结构，提供交直流电源。其核心亮点是集成实验室智慧用电安全控制系统，具备过温、短路、过流、过压、欠压、失压、功率限定等七大保护，支持一键锁定、故障锁定，并通过4G/以太网与手机APP、PC云平台通讯，实现远程监控、用电数据分析、故障报警和权限管理，极大提升了实训管理的安全性与智能化水平。

（二）全套维修电工实训组件

包含三块核心实训挂板，囊括交流接触器、继电器、断路器、按钮、行程开关、电磁阀等所有常用低压电器元件，满足基本电气控制线路的安装、接线、调试实训。

（三）智能化无线故障考核系统

系统采用无线联网技术，实现教师端与学员端的分离。教师可通过PC或手持终端随机设置多达192路的线路断路、短路、接触不良等故障；学员则在高级维修电工技能实训平台上进行故障排查与修复。系统自动记录考核过程与成绩，实现了考核的公正、高效与智能化。

（四）可编程控制器（PLC）与变频技术实训单元

• PLC主机：配备主流三菱FX3U-48MR可编程控制器及编程电缆。

• PLC实训模块：提供包含三层电梯、机械手、自动生产线、机床电路改造等不少于36个经典实训项目的演示模块，面板采用3D立体设计，形象直观。

• 工业自动化数字孪生仿真软件：本高级维修电工技能实训平台的突出亮点。软件通过数字孪生技术，在3D虚拟环境中构建了与实物模块对应的30多个工业场景。学员可通过PLC编程控制虚拟模型运行，实现“虚实结合”的深度实训，极大拓展了实训边界，降低了耗材损耗。

• 变频器实训挂箱：配置三菱FR-D720S变频器，可完成变频调速、多段速控制、通讯控制等高级电工实训项目。

（五）电机导轨与测速系统

含高精度光码盘测速系统与平整电机导轨，可用于各类电机特性测试实训。

（六）工控组态软件

配套组态软件，学员可学习组态监控画面的开发，实现对实训项目的动态图形化监控，贴近工业现场应用。
