智能化电工职业技能等级考核平台
智能化电工职业技能等级考核平台，通常也称为智能化电工职业技能等级考核装置，是一款专为现代电工技能培训、实训与等级考核设计的综合性、智能化教学设备。本平台严格遵循国家职业技能标准与鉴定要求，深度融合了传统电气控制技术、现代PLC可编程控制技术、变频调速技术、人机交互（HMI）技术以及智能故障诊断技术，构建了一个高度仿真、安全可靠、功能完备的一体化实训与考核环境。它不仅适用于职业院校、应用型本科的日常教学，更是企业职工技能提升、社会培训评价组织及职业技能鉴定机构开展初、中、高级电工（维修电工）职业技能等级培训与认证考核的理想设备。
一、 平台核心设计理念与突出特点
本智能化电工考核平台秉承“模块化、安全化、智能化、实战化”的设计理念，旨在全面提升学员的电气系统安装、调试、维护与故障排查的综合职业能力。
模块化安全设计：所有电气控制元器件均集成于标准化实训模块上，通过高安全性插孔引出。学员使用专用防误插安全导线进行连接，彻底杜绝高低压误接风险。模块化设计使得元器件更换、实训项目扩展及新功能开发极为便捷，显著降低了设备维护成本与实训耗材。
高度仿真的工业现场：平台要求学员根据实训线路自行规划布局、选择并安装实训元器件，独立完成全部接线与调试工作。这种开放式、自主式的实训模式，高度模拟了真实电气柜的安装现场，能有效锤炼学员的工程实践能力、规范操作习惯和排故思维。
智能化考核与评估（核心优势）：平台集成先进的智能化考核系统，可模拟数十种典型的机床电路（如CA6140车床、X62W铣床）及电机控制线路故障。教师可通过后台设置断路、短路、接触不良等多种故障类型，学员需运用仪器仪表和理论知识进行分析、诊断与排除。系统可自动或半自动记录考核过程与结果，实现客观、高效、标准化的技能评价，是名副其实的智能化技能等级考核装置。
集约高效，即接即用：整套装置仅需接入三相四线制交流电源即可投入运行，占地面积小，对实训场地要求低，有效节约基建投资，具备显著的经济效益。
二、 主要技术规格与设备组成
智能化电工职业技能等级考核平台结构坚固，性能稳定，技术参数符合工业标准。
技术性能：
输入电源：三相五线制 AC380V ±10% 50Hz
工作环境：温度-5℃～+40℃，相对湿度＜85%(25℃)
整机容量：＜1.5KVA
外形尺寸：约1600mm（长）×750mm（宽）×1690mm（高）
设备结构组成：

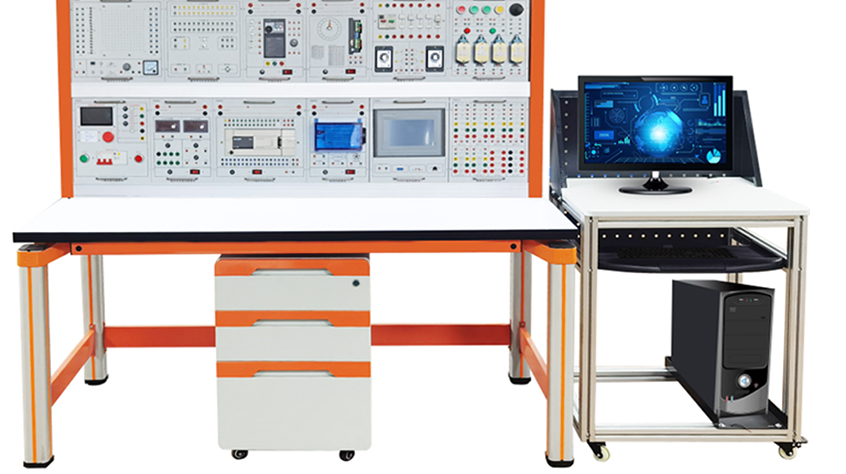

平台由实训桌、实训挂件（模块化单元）、实训储物柜三大部分构成，采用工业级标准制造。
高强度实训桌：主体采用70×70mm工业铝型材立柱支撑，搭配C字形压铸铝合金联接件，结构稳定，承载能力强。桌面采用25mm厚麻灰色高密度防火绝缘层压板，安全性高。底部装有导向轮，便于移动定位。
模块化实训挂件：集成各类低压电器、PLC、变频器、触摸屏接口等，采用安全插座形式，是学员进行线路连接与调试的核心区域。
多功能储物柜：采用一体成型钣金工艺，表面静电喷涂。配备大容量抽屉与储物空间，用于存放工具、导线及备用元器件，底部带刹车万向轮，方便整体移动。
三、 核心实训与考核项目体系
本平台提供从基础到高级、从传统到智能的完整电工职业技能培训项目体系，完全覆盖国家电工职业技能等级标准的考核要求。
（一） 基础与中级电气控制技能实训
涵盖经典电机控制线路的安装、接线与调试，是电工技能的基石。包括：
三相异步电动机的点动、自锁、正反转（接触器/按钮/双重联锁）、星三角降压启动、顺序控制、两地控制、自动往返等。
电动机的能耗制动、反接制动、双速控制等进阶技能。
典型机床电气控制线路：CA6140车床、电动葫芦控制电路等。
（二） 高级自动化与智能化技术实训
集成现代工业自动化核心技术，培养学员的系统集成与编程调试能力。
PLC可编程控制器应用：
基础编程：逻辑指令、定时器/计数器、数据处理等。
综合应用：完成三层电梯、机械手、自动售货机、全自动洗衣机、邮件分拣、多种液体混合等超过30个经典案例的编程与调试。
技术改造：对CA6140、X62W、T68、M7120、Z3050等传统机床进行PLC改造控制，实现控制系统升级。
触摸屏（HMI）组态技术：学习指示灯、开关、数据输入/显示、报警、棒图、表针等对象的组态，实现人机交互界面设计，并与PLC联合控制电机（如Y/△启动）。
变频器调速技术：掌握变频器功能参数设置、外部端子控制、多段速选择、模拟量调速、PID控制（如温度PID控制）及与PLC的通讯控制。
（三） 智能化故障诊断与考核（核心功能）
平台内置机床电路智能考核系统，可模拟CA6140车床、X62W万能铣床等复杂设备的典型电气故障，例如：
全部或部分电机缺相。
控制回路失效、变压器无输出。
主轴无法启动、制动失效。
工作台进给控制、快速进给功能失效等。
学员需在不通电情况下，通过原理图分析、电阻测量等方式，定位并排除故障。此功能专门针对电工职业技能等级认定中的故障排查环节设计，极大提升了考核的规范性、效率与公正性。
（四） 步进电机控制与高级过程控制
提供步进电机的驱动器与控制器，可进行步进电机的点位、速度控制实训，并拓展温度PID闭环控制等高级过程控制项目，满足更高层次的技能拓展需求。
