智电综合实训考核装置

智电综合实训考核装置

智电综合实训考核装置，亦称智电综合实训系统或智电综合实训平台，是一款高度集成、功能强大的现代化教学与培训设备。它深度融合了电工技术、电子技术、PLC可编程控制、变频调速、触摸屏（HMI）组态、数字孪生仿真及智能考核等多项核心技术，构建了一个集“教、学、做、考、评”于一体的综合性技能训练环境。本装置专为职业院校、应用型本科高校、技工学校及企业职工技能培训中心设计，旨在通过模块化、项目化的实操训练，全面提升学生在电气自动化、智能制造等领域的综合应用能力与工程实践素养。

一、 装置核心设计理念与特点

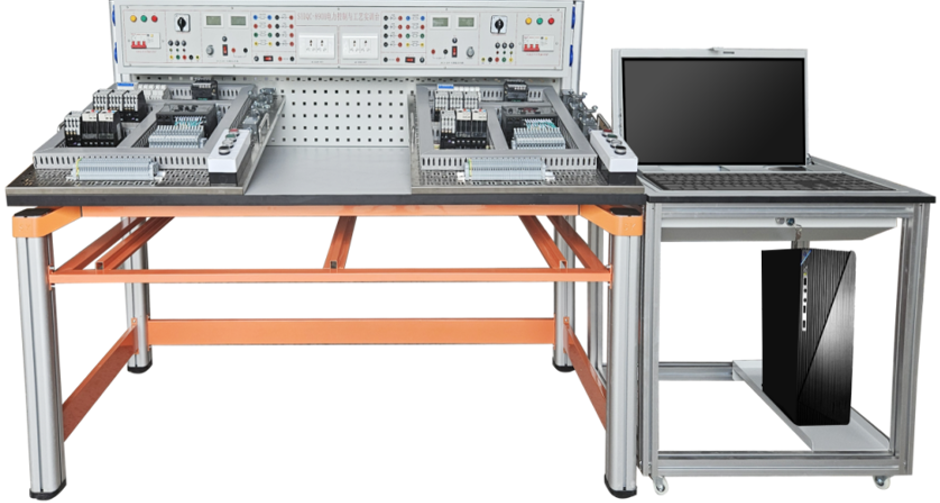

本智电综合实训系统采用“模块化、开放式、可扩展”的先进设计理念，主要由网孔板实训套件、智能控制技术操作平台、电脑桌及电子实训模块四大部分构成。其核心优势在于：

1. 模块化自由组合：核心采用坚固的不锈钢网孔板作为安装基板，学生可如同在真实工业现场，自由规划布局、安装及接线各类低压电器、PLC、变频器等元器件。这种开放式设计极大地培养了学生的电气系统设计、安装工艺及工程实施能力，使智电综合实训装置的适用范围极广，实训项目可自由定义与扩展。

2. 技术高度集成：装置集成了当前工业主流控制设备，包括三菱FX3U系列PLC、FR-E840变频器、触摸屏等。支持从传统继电器控制到现代PLC控制、变频调速、人机界面（HMI）组态的平滑过渡与深度融合，是理想的PLC变频器综合实训平台。

3. 虚实结合，创新教学：配备工业自动化数字孪生仿真软件（正版）与配套硬件接口，支持超过35个经典PLC控制项目的虚实结合实训。学生可在3D虚拟环境中仿真调试，再通过物理I/O模块驱动真实指示灯与模拟机构，实现“虚拟仿真”与“实体控制”的无缝对接，大幅提升学习兴趣与教学效率。

4. 智能考核与评估：集成先进的无线智能考核系统。教师可通过手持终端或PC机，在数十个预设故障点中（支持断路、短路、接触不良等多种故障类型）随机设置故障，学生在不改变硬件接线的情况下，通过分析、测量排除故障。系统可自动记录排故过程与结果，实现客观、高效的技能考核，完美满足“以考促学、以考促训”的需求。

二、 系统组成与关键技术参数

智电综合实训平台结构稳固，配置齐全，技术指标先进，确保长期稳定运行。

• 整体结构：实训台主体尺寸1640mm×750mm×1200mm，采用工业铝型材与钢制框架，坚固耐用。桌面为E1级环保板材，配有工具挂板与网孔板存放空间，设计人性化。

• 电源系统：

• 输入电源：三相五线制 AC 380V ±10% 50Hz。

• 输出电源：提供多组固定380V/220V交流输出，以及0~24V/2A连续可调直流电源、固定DC24V电源，满足不同实训模块用电需求。

• 安全保护：配备急停按钮、自动空气开关、漏电保护器（动作电流≤30mA）、过载与短路保护，全方位保障实训安全。

• 核心控制单元配置（每台）：

• 可编程控制器（PLC）：三菱FX3U-48MR（继电器输出）1台。

• 变频器：三菱FR-E840 (0.75KW) 1台。

• 虚实结合接口模块：1套，用于连接数字孪生仿真软件。

• 智能考核答题器：1套，含无线故障设置系统。

• 实训模块与器件：

• 电工/电气模块：配备全套低压电器（断路器、接触器、热继电器、按钮、行程开关等）、三相异步电动机、网孔板等，可完成所有基础电力拖动线路安装。

• 电子技术模块：提供系列磁吸式电子实训电路板，涵盖模拟电路（晶体管放大、集成运放、功率放大、振荡调制解调等）与数字电路（逻辑门、组合/时序电路、计数器等）经典实验，模块化设计，更换便捷。

• 配套工具：包含编程电缆、全套接线端子、线槽、导轨及常用电工工具。

三、 核心实训项目概览

本装置支持从基础到高级、从硬件到软件、从实操到虚拟仿真的全系列实训，是名副其实的多功能综合实训系统。

（一）电工与电气控制技能实训

包括三相异步电动机的直接启动、点动/自锁、正反转、星三角降压启动、能耗制动、双速电机控制等十余种经典控制线路的安装与调试。

（二）PLC可编程控制器应用实训

1. PLC基础与电机控制：PLC改造实现上述电机控制逻辑。

2. PLC综合应用实训：通过数字孪生系统，完成三层电梯、机械手、自动售货机、全自动洗衣机、邮件分拣、多种液体混合等超过35个经典案例的编程与调试。

3. PLC改造机床电路：针对CA6140车床、X62W铣床、T68镗床等传统机床进行PLC控制系统改造。

（三）变频调速技术实训

涵盖变频器面板操作、参数设置、多段速控制、外部端子控制等核心应用。

（四）触摸屏（HMI）组态技术实训

可进行触摸屏画面编辑、通信设置，并与PLC、变频器进行联网通讯控制实训。

（五）智能考核与故障排除实训

利用无线智能考核系统，对三相异步电动机正反转、星三角启动、双速电机控制等典型线路进行故障设置与排除训练，考核学生的电路分析与检修能力。

（六）模拟与数字电子技术实训

提供完整的模电、数电实验体系，从单管放大电路、集成运放到组合逻辑电路、时序逻辑电路设计，夯实学生的电子技术基础。
