电工PLC变频器实训考核装置

电工PLC变频器实训考核装置

电工PLC变频器实训考核装置，也常被称为电气控制与PLC技能实训装置或电工PLC变频器实训考核平台，是一款集教学、实训、考核于一体的现代化综合实训设备。本装置以国际通用的万能网孔板为核心平台，创新性地采用自由组合式设计理念，深度融合了西门子S7-1200系列可编程控制器（PLC）、V20变频器、伺服运动控制、触摸屏（HMI）、三相异步电动机等工业主流控制技术。它配套专业的编程软件、仿真实训教学软件及电脑，可全面开展从基础电工布线到高级自动化系统集成（PLC实训、变频器实训、触摸屏组态实训）的全方位技能训练，完美实现“教、培、考”一体化的教学目标，是职业院校、技工学校及企业培训中心进行电工电气与自动化技能人才培养的理想PLC变频器综合实训台。

一、 装置核心设计特点

1. 网孔板自由组合设计：本电工PLC变频器实训考核设备的核心创新在于其模块化、开放式结构。采用高强度钢板精加工而成的标准网孔板（尺寸≥700mm×600mm），网孔分布均匀。学生可根据不同的实训项目需求，像在真实电气柜中一样，自由规划布局、安装并接线各种低压电器、PLC、变频器及触摸屏。这种设计极大地锻炼了学生的电气系统规划设计、安装工艺及动手实操能力，设备组合灵活、布局美观、升级扩展极为方便。

2. 工业级技术集成：装置集成了当前工业自动化领域的核心控制单元，包括主流的西门子S7-1200 PLC、支持通讯的SINAMICS V20变频器以及7英寸昆仑通态触摸屏。通过完成触摸屏、PLC、变频器通讯控制等高级综合实训，学生能够掌握现代电气控制系统的集成、编程与调试全流程技能。

3. 全面安全保护与独立电源：装置采用双工位设计，每个工位配置完全独立。输入为三相五线制380V电源，提供多组固定及可调的交流/直流输出。系统集成多重安全保护，包括电压/电流型漏电保护（动作电流<30mA）、过压、过流、过载保护及急停按钮，确保电工实训全过程的安全可靠。

二、 设备结构与技术指标

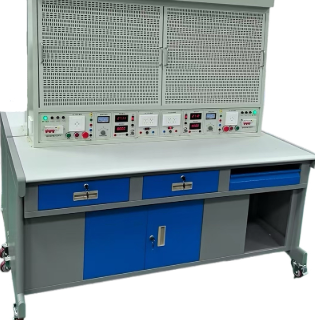

本电气控制与PLC技能实训装置为双工位、单面双组型结构，外形尺寸约为1700mm×600mm×1600mm，结构稳固，功能分区明确。

• 主体结构：由实训桌、实训屏（内置电源）和网孔板三大部分组成。

• 实训桌：桌体采用优质钢材制造，双层亚光密纹喷塑。桌面为25mm防火防水高密度板，边缘PVC高温密封。桌体坚固耐用，绝缘性能优良，底部配备带刹车万向轮，移动定位方便。配备抽屉与储物柜，便于存放工具与元器件。

• 实训屏：集成全部电源控制、指示仪表（指针式电压表、直流数显表）及保护单元，界面清晰，操作集中。

• 网孔板：挂件式设计，实训时悬挂于屏上，可轻松拆装，方便进行元器件的布局与接线练习。

• 主要技术参数：

• 工作电源：三相五线制 AC 380V ±10% 50Hz。

• 安全保护：设有急停、自动空气开关、多重漏电与过流保护。

• 直流可调电源：0～24V/2A连续可调两组；固定DC24V电源两组。

• 配置整流二极管、制动电阻等，支持电机能耗制动、降压启动等实训。

三、 核心实训功能与项目

该电工PLC变频器实训考核平台支持从电工基础到自动化高级应用的阶梯式实训，主要项目包括四大类：

1. 电工基础与照明控制实训

• 电工基本布线工艺、日光灯线路、单/三相电度表安装接线。

• 两地、三地照明控制、声光控开关电路等室内照明配电项目。

2. 电力拖动与电气控制实训

• 三相异步电动机的直接启动、点动、自锁、正反转（按钮/接触器/双重联锁）、星三角降压启动、能耗制动、顺序控制、自动往返等十余种经典控制线路。

3. 可编程控制器（PLC）应用实训

• PLC基本指令与编程：完成电机启停、正反转、星三角的PLC改造控制。

• PLC通信控制：实现PLC与变频器通讯控制、PLC与触摸屏通讯控制。

4. 高级自动化综合技术实训（核心特色）

• 变频器技术：变频器参数设置、BOP面板控制、外部端子控制、多段速控制。

• 触摸屏（HMI）组态：画面编辑、通讯参数设置、动态对象设计。

• 系统集成：触摸屏、PLC、变频器通讯控制联网调试，构建完整的工业自动化监控系统。

四、 基本配置清单（每套）

本装置配置齐全，确保每个工位都能独立完成所有实训。核心元器件包括：

• 控制单元：西门子S7-1200 PLC (CPU 1212C)、SINAMICS V20变频器、7英寸昆仑通态触摸屏各2套。

• 低压电器：空气开关、接触器、热继电器、时间继电器、行程开关、按钮指示灯等齐全。

• 执行机构：三相鼠笼式异步电动机（单速、双速）多台。

• 工具与附件：万用表、剥线钳、螺丝刀等常用电工工具，以及专用导线、接线端子、走线槽、安装卡件等耗材。
