中高级电工PLC变频器综合实训考核装置

中高级电工PLC变频器综合实训考核装置

中高级电工PLC变频器综合实训考核装置，通常也称作中高级维修电工实训考核设备，是专为现代电类及自动化专业教学与技能鉴定设计的综合性实训平台。本装置严格依据劳动和社会保障部颁发的“工人技术等级标准”与“职业技能鉴定”规范要求进行开发，深度融合了电气控制、可编程控制器（PLC）应用、变频调速、触摸屏组态等核心技术，完美满足《初级维修电工》、《中级维修电工》及《高级维修电工》教材与考核大纲的各项要求。它不仅是机电一体化、电气自动化、机械制造与自动化等专业的核心电工实训设备，更是各职业院校、技工学校及职业技能鉴定机构开展中高级维修电工培训、实操与技能认证的理想综合实训考核装置。

核心设计特点

1. 模块化安全设计：所有电气控制线路元器件均集成于独立的实训模块上，通过高品质安全插座引出接线端子。学生实训时采用插拔式专用安全导线连接，操作便捷且极大降低了元器件损耗率。装置严格遵循高低压电气隔离原则，采用防误插安全插座，从根本上保障了实操安全。

2. 高仿真工业环境：中高级维修电工实训考核平台要求学生根据实训线路自行选择并连接元器件，接线工艺与排布接近真实工业现场，能有效训练学生的工程安装、调试与故障排查能力，强化动手能力与实操技能。

3. 灵活与经济性：本装置仅需接入三相四线制交流电源即可投入实训，占地面积小，显著节约实训场地与基建投资。实训项目可根据教学需求自由确定与组合，通过更换不同的实训模块即可快速扩展新功能或开发新实训课程，具备极高的教学灵活性。

主要技术性能参数

• 输入电源：三相五线制，AC380V ±10%，50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%(25℃)

• 装置容量：＜1.5KVA

• 整体尺寸：约1600mm（长）×750mm（宽）×1690mm（高）

装置组成结构

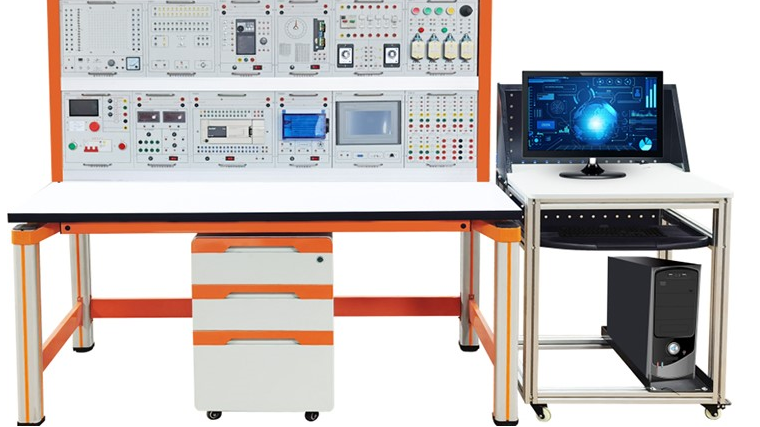

中高级维修电工实训考核平台采用模块化结构，主要由实训桌、实训挂件（模块） 及实训储物柜三大部分构成，坚固耐用，布局科学。

1. 工业级实训桌：主体采用高强度工业铝型材立柱（70×70mm）支撑，搭配C字形压铸铝合金联接件，结构稳定，承重强。桌面为25mm厚麻灰色高密度绝缘层压板，有效提升安全等级。底部配备移动导向轮，方便设备整体移位。

2. 多功能实训储物柜：采用一体成型冷轧钢板制造，表面静电喷涂，边角圆弧化处理，安全美观。柜体配备大承重三节导轨抽屉与联体锁，储物空间充足。底部装有带刹车万向轮，移动与固定便捷。

核心实训项目清单

本中高级电工PLC变频器综合实训考核装置可完成的实训内容覆盖从基础电气控制到高级综合应用的全程，具体包括四大模块：

（一） 电气控制基本技能实训

涵盖经典电机控制线路，如三相异步电动机的点动、自锁、正反转、星三角降压启动、顺序控制、制动控制等；并包含CA6140车床、X62W铣床、T68镗床、电动葫芦等典型机床与设备的电气控制线路安装、调试与维修。

（二） PLC可编程控制器综合实训

1. PLC基础编程实训：包括逻辑指令、定时器计数器、数据处理、移位寄存器等基本功能训练。

2. PLC经典应用案例实训：如三层电梯、机械手、自动售货机、全自动洗衣机、多种液体混合、邮件分拣等数十个模拟项目。

3. PLC改造机床电路实训：使用可编程控制器对X62W铣床、T68镗床、M7120磨床、Z3050摇臂钻床等传统机床电路进行现代化改造。

（三） 高级综合电气与变频调速技术实训

1. 触摸屏（HMI）组态应用实训：完成指示灯、开关、数据输入/显示、报警、棒图、表针等对象实验，并实现与PLC的联合控制，如触摸屏PLC控制电机Y/△启动。

2. 变频器技术应用实训：涵盖变频器参数设置、多段速控制、模拟量调速、正反转控制等。重点开展变频器与PLC的综合控制实训，包括通信控制、模拟量控制，并结合触摸屏实现三者的联网综合调速控制，是PLC变频器综合实训的核心。

3. 高级过程控制实训：如温度PID控制、步进电机的精确点位与速度控制等。

（四） 智能考核与故障排查实训

装置支持针对CA6140普通车床、X62W万能铣床等经典机床电路的智能化考核。可设置数十种典型的电气故障现象，如电机缺相、控制回路失效、制动失灵等，训练和考核学生分析原理图、快速定位并排除复杂故障的能力，这正是中高级维修电工考核的关键环节。
