电工综合技能实训考核设备

电工综合技能实训考核设备

在新时代产业升级与高技能人才培养的战略需求下，构建一个集教学、实训、考核、研发于一体的综合性平台至关重要。电工综合技能实训考核设备正是为此而生，它完美实现了“教、学、研、培、考”五位一体，深度融合了多媒体教学、电机拖动、PLC自动化及电气维修等核心技能。本装置不仅是学生进行电工基础到高级技能实操训练的电工综合实训考核平台，更是院校开展日常教学、技能竞赛集训、企业员工培训以及国家职业技能鉴定的权威基地，是打造高水平电工技能人才培训体系的核心装备。

一、设备核心定位与一体化设计优势

本一体化电工实训考核装置的设计超越了单一功能设备，致力于提供全流程、多层次的技能培养解决方案，其核心优势体现在：

1. 模块化安全实训设计：所有电气控制元器件集成于模块化挂板上，通过高安全性、防误插的专用插座引出。学生使用插拔式安全导线进行连接，最大限度地保障了人身安全并降低了元器件损耗。这种设计使得实训项目切换便捷，并能灵活扩展新功能模块，满足教学内容的持续更新。

2. 智能化安全与管理：装置内置实验室智慧用电安全控制系统，具备过温、短路、过流等七大智能保护与故障锁定功能。通过4.3寸触摸屏可实时监控所有电参数，并支持手机APP/PC端远程授权、预约管理，实现了实训教学的数字化、网络化与智能化，显著提升管理效率与安全等级。

3. “虚实结合”的先进教学模式：平台不仅提供真实的低压电器、电机、PLC、变频器，还标配PLC虚实结合控制实训模块。该模块可模拟电梯、机床、生产线等超过36个工业场景，学生可在虚拟调试与真实接线中无缝切换，深化对复杂系统逻辑的理解，实现低成本、高效率、高质量的技能内化。

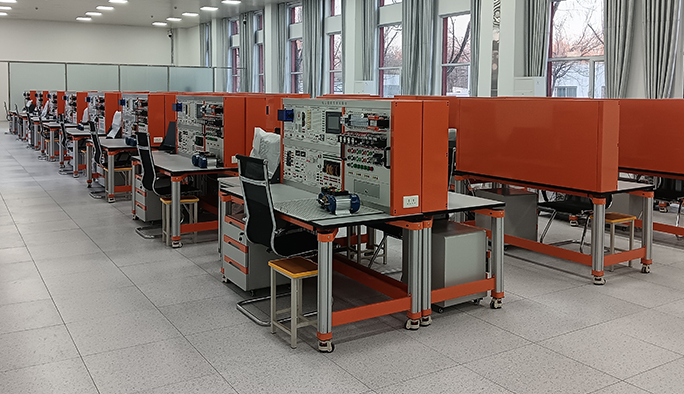

4. 坚固灵活的工业级结构：实训台主体采用高强度工业铝型材与冷轧钢板制造，结构稳固，承重能力强。桌面采用高密度绝缘板，标配移动轮与储物柜，既保障了操作安全与设备耐久性，又体现了空间利用的灵活性与人性化，是构建现代化电工实训室的理想选择。

二、技术规格与核心配置清单

本电工技能综合考核设备性能稳定，配置全面，严格遵循工业标准与教学需求。

主要技术参数：

• 输入电源：三相五线制 380V±10% 50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%(25℃)

• 装置容量：＜1.5KVA

• 外形尺寸：约1600mm×750mm×1690mm

核心系统配置详表：

三、系统化、分层次的实训项目体系

本装置支持超过60个实训项目，构建了从电工基础、电气控制到自动化集成的完整技能训练路径。

第一层级：电工基础与电气控制核心技能

夯实维修电工必备的经典线路安装、调试与排故能力。

• 电机基本控制线路：点动、自锁、多地控制、顺序控制。

• 电机正反转与制动：接触器联锁与双重联锁正反转、反接制动、能耗制动。

• 电机启动与调速：Y-△降压启动、串电阻降压启动、双速电机控制。

• 典型机床电路：CA6140普通车床、电动葫芦等设备的电气控制线路模拟与故障排查。

第二层级：可编程控制器（PLC）应用技术

掌握工业自动化核心，培养逻辑编程与系统设计思维。

• PLC基础编程实训：基本逻辑指令、定时器、计数器、数据处理指令应用。

• 典型模型项目实训：机械手控制、四层电梯、自动售货机、全自动洗衣机、邮件分拣系统。

• 高级综合与改造项目：多种液体混合、物料分拣、小车自动往返控制。

• 传统机床PLC控制系统改造：完成对CA6140、X62W、T68、Z3050等十余种经典机床的PLC控制改造，这是高级电工与技师考核的关键难点。

第三层级：变频调速与综合应用

集成现代驱动技术，实现工艺优化与节能控制。

• 变频器操作与调速：功能参数设置、多段速选择、模拟量（电压/电流）无级调速、PID控制初步。

• PLC与变频器联动控制：通过PLC数字量输出控制变频器启停与正反转，通过模拟量输出或通信实现调速。

• 变压器特性实验：单相变压器的空载与负载实验，同名端判别，深化对电机拖动基础元件的理解。
