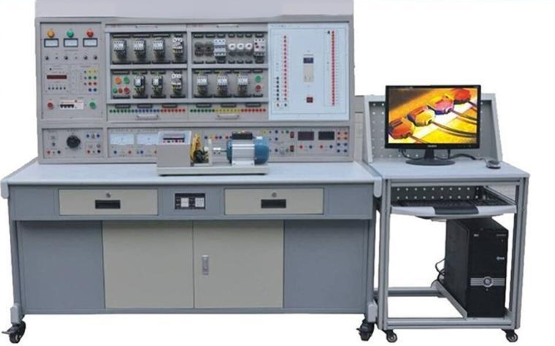

电工电气维修技能实训考核装置

电工电气维修技能实训考核装置

在制造业智能化升级与高技能人才需求日益迫切的大背景下，一套系统、先进且权威的实训考核平台至关重要。本电工电气维修技能实训考核装置严格依据国家“工人等级标准”与“职业技能鉴定”规范设计，全面覆盖《初级维修电工》、《中级维修电工》及《高级维修电工》教材与考核大纲要求。它集传统电气控制、现代PLC技术、变频调速、伺服/步进精确定位、工业触摸屏组态及工业网络通信于一体，不仅是学员掌握电气维修核心技能的理想电工技能培训设备，更是各大职业院校、技工学校、企业培训中心及职业技能鉴定机构开展教学、实训与权威认证的首选电工考核平台。

一、装置核心理念：安全、模块化、智能化、理实一体

本装置的设计深度融合了教学实践与工业现场需求，具备以下显著优势：

1. 模块化挂板设计，拓展性强：所有电气控制元器件均安装在独立的实训挂板上，采用开放式接线端子，学员可进行完整的器件安装、布线工艺训练。这种设计使得实训内容更换便捷，易于根据技术发展扩展全新的实训模块，确保了装置的长期适用性。

2. 全方位智能安全保护：装置集成电压型与电流型双重漏电保护。其核心的实验室智慧用电安全控制系统更为先进，具备过温、过流、短路、功率限定等七大保护功能，并支持手机APP、PC云端远程监控、故障锁定与授权管理，实现了实训管理的数字化与智能化，从根本上保障了实操安全。

3. “虚实结合”的先进教学模式：装置不仅配备真实的低压电器、多类型电机、工业级PLC、变频器与触摸屏，还创新性地集成了工业自动化数字孪生仿真软件与PLC虚实结合控制实训模块。学员可在3D虚拟环境中对数十个工业场景进行编程调试，再通过硬件接口与实物联动，实现“所见即所得”的学习效果，极大提升学习效率并降低设备损耗。

4. 紧跟工业前沿的技术集成：平台标配西门子S7-1200/S7-1500系列PLC、V20变频器、KTP700精智触摸屏，并创新性地集成了伺服控制系统与步进运动控制单元，可完成高精度的定位与速度控制实训。支持基于PROFINET、以太网的工业网络通讯综合实训，使技能训练与当前智能制造技术发展同步。

二、技术规格与高端配置详情

本电工电气维修考核装置结构坚固，性能卓越，为高强度实训提供可靠保障。

主要技术参数：

• 输入电源：三相五线制 380V±10% 50Hz

• 工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)

• 装置容量：＜1.5KVA

• 安全保护：漏电动作电流≤30mA，动作时间≤0.1s

• 外形尺寸：2180×700×1630mm（钢木结构，带储物功能）

核心系统配置清单：

三、系统化、全阶梯实训项目体系

本装置支持超过一百个实训项目，构建了从电工基础到智能制造应用的完整技能金字塔。

第一阶：电气控制基础与经典线路安装调试

夯实维修电工核心基本功，涵盖所有必考经典线路。

• 电机基本控制：点动、自锁、多地控制、顺序控制。

• 电机正反转与制动：多种联锁正反转、反接制动、能耗制动。

• 电机降压与变速启动：Y-△启动（手动/自动/时间继电器控制）、双速电机控制。

• 典型机床电路模拟与故障排查。

第二阶：可编程控制器（PLC）应用技术

掌握工业自动化大脑，培养逻辑设计与系统编程能力。

• PLC基本指令与功能指令实训。

• 典型模型控制：机械手、四层电梯、自动售货机、全自动洗衣机、邮件分拣系统等。

• 传统机床PLC控制改造：完成对CA6140车床、X62W铣床、T68镗床等十余种机床的PLC控制系统改造，这是高级维修电工与技师的核心技能。

第三阶：运动控制与交流调速技术

聚焦现代驱动与精密控制，适应高端制造需求。

• 变频器应用：参数设置、多段速控制、模拟量调速、PID过程控制、PLC通信控制。

• 伺服系统控制：伺服驱动器参数设置、精确定位控制、速度模式操作、与传感器联动控制。

• 步进系统控制：步进驱动器细分设置、定位与速度控制、PLC脉冲控制编程。

第四阶：工业组态与网络通信综合应用（系统集成）

培养解决复杂工程问题的高级技师综合能力。

• 触摸屏（HMI）组态：画面设计、数据录入与显示、报警系统创建、与PLC/变频器集成。

• 工业网络通讯：实现PLC与触摸屏、PLC与变频器、多台PLC之间的工业网络通讯综合实训（如PROFINET、以太网通信）。

• 数字孪生与系统调试：利用3D仿真软件，对复杂自动化系统进行虚拟调试与优化，再连接实物进行联调，完成“数字孪生”全流程实践。
