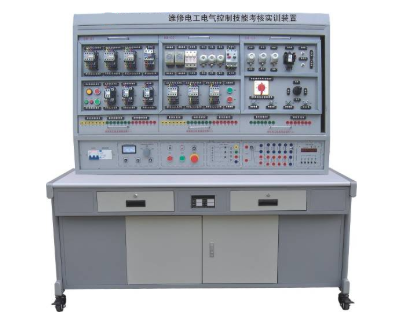

KCWXG-E型维修电工电气控制技能实训考核装置
在工业自动化领域，扎实的电气控制技能是维修电工的核心能力。为满足职业院校、技工学校及企业培训中心对电气控制技能实训的迫切需求，KCWXG-E型维修电工电气控制技能实训考核装置应运而生。本装置严格依据国家职业技能鉴定标准，专注于继电器-接触器电气控制线路的教学、实训与考核，是培养学员电路分析、安装调试、故障排查等综合实践能力的理想设备。
一、 产品概述
KCWXG-E维修电工电气控制技能实训考核装置是一款高度仿真、安全可靠的教学实训设备。它紧密围绕维修电工（初、中级）职业资格考核大纲中要求的经典电气控制线路而设计，摒弃冗余，专注于电机拖动与控制技术的精髓。通过在该实训考核装置上的一系列操作练习，学员能够快速、系统地掌握工厂电气控制系统的原理与应用技能，实现从理论到实践的完美过渡。本装置是进行维修电工技能鉴定和日常教学的权威平台。
二、 装置核心特点
模块化挂板设计：所有用于电气控制实训的元器件，如接触器、继电器、断路器等，均安装在独立挂板上。这种设计使得元件更换、功能扩展及新实训项目开发极为便捷，体现了教学的灵活性与前瞻性。
全方位安全保护系统：装置集成电压型与电流型双重漏电保护，确保学员操作安全。独有的三相电源输出短路软截止保护功能，可有效防止因误操作导致的元器件损坏，保障电气控制技能训练过程连续、安全，同时节约实训成本。
工业级元器件配置：关键电气控制元件，如交流接触器、热继电器等，均选用国内外知名品牌，确保设备运行的稳定性与耐久性，使实训环境贴近工业现场实际。
规范化工艺训练：所有元器件的接线点均引至专用端子排，学员在端子上进行接线操作，有效保护元件本体。配合线槽进行工艺布线，着重培养学员符合行业标准的电气安装习惯与工艺水平。
智能化考核管理：内置定时器兼报警记录仪（服务管理器），不仅可作为时钟和定时器使用，还能自动记录操作过程中的漏电、短路等故障次数，为维修电工考核提供客观、量化的评价依据，实现考核标准统一。
专用电源与负载：提供用于能耗制动的整流二极管（5408）和制动电阻（10Ω/25W），以及用于电机降压启动的电阻（75Ω/75W），并配备专用控制变压器，为多样化的电机控制实训（如能耗制动、降压启动）提供完备的硬件支持。
三、 主要技术参数
输入电源：三相五线制 380V±10% 50Hz
工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m
装置容量：＜1.5kVA
外形尺寸：1305mm × 700mm × 1630mm（长×宽×高）
四、 系统基本组成
本电气控制技能实训考核装置由电源控制屏、实训桌、功能挂箱及电机负载等部分组成。
DW02电源控制屏：作为装置核心，提供三相电源、急停控制、电压指示。特别集成低压交流输出（26V用于能耗制动整流，6.3V用于指示灯），并配备能耗制动专用整流电路元件。
实训桌：坚固的钢木结构，桌面防火防水，配备带锁抽屉和储物柜，用于存放挂箱、工具及资料，保持实训现场整洁。
实训组件挂箱：
DW-01维修电工实训组件（一）：装有热继电器、交流接触器、按钮及指示灯。
DW-02维修电工实训组件（二）：装有各类熔断器、断路器、时间继电器、交流接触器。
DW-03维修电工实训组件（三）：装有转换开关、行程开关、电磁阀等主令电器。
电机负载：提供三相鼠笼式异步电动机（Y/△接法）、带速度继电器的电动机（用于反接制动实训）及双速异步电动机，满足多种控制需求。
五、 核心电气控制实训项目
本装置可完成涵盖初级至中级维修电工技能的数十个经典实训，主要包括：
（一） 基础电机控制电路
三相异步电动机的直接启动、点动、自锁控制电路。
三相异步电动机的按钮、接触器及双重联锁正反转控制电路。
三相异步电动机的两地控制与顺序控制（手动/自动）电路。
（二） 电机启动与制动控制电路
三相异步电动机的星-三角（Y-△）降压启动控制电路。
三相异步电动机的定子串电阻降压启动（手动/自动）控制电路。
三相异步电动机的能耗制动控制电路与反接制动控制电路。
（三） 复杂运动与机床控制电路
工作台自动往返循环控制电路。
双速异步电动机的调速控制电路（接触器控制、时间继电器控制）。
典型机床电气故障排除实训：C620-1普通车床、CA6140车床、Z3040摇臂钻床、电动葫芦等控制电路。
六、 增值软件支持（可选）
为构建“虚实结合”的现代化教学体系，装置可配套功能强大的维修电工仿真教学软件。该软件拥有软件著作权，通过三维仿真实训环境，可对上述大部分电气控制线路进行原理认知、元件检查、虚拟接线、仿真运行及故障排除训练。这极大地扩展了实训时空，提升了学习效率和趣味性，是理论教学与实操训练之间的重要桥梁。
