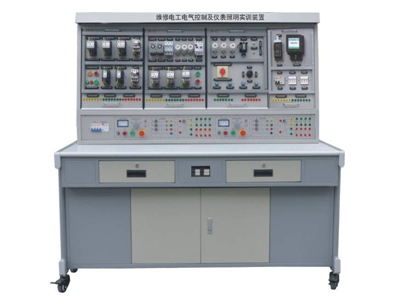

KCWXG-F 维修电工电气控制及仪表照明电路综合实训考核装置
在电工电子与自动化技术快速发展的今天，拥有一套专业、全面且安全的实训设备对于培养高素质技能人才至关重要。KCWXG-F电气控制及仪表照明电路实训考核装置正是基于这一需求，严格依据国家职业标准设计，集教学、实训、考核于一体，是职业院校、技工学校及企业培训中心开展维修电工实训的理想选择。
一、 产品概述：定义专业实训新标准
KCWXG-F维修电工电气控制及仪表照明电路综合实训考核装置是一款多功能、模块化的教学设备。它紧密结合劳动部门颁发的维修电工（初、中级）技能鉴定考核大纲，将经典的电气控制电路与常见的仪表照明电路完美融合。该装置不仅能够帮助学生和学员系统掌握电气控制原理、设备安装、线路调试与故障排除等核心技能，还能通过丰富的实训项目，全面强化其职业素养和动手能力，是提升维修电工综合技能的必备实训平台。
本装置适用于高等院校、职业院校、技工学校的机电、电气、自动化等相关专业的教学实训，同时也是技能鉴定部门、企业培训中心进行维修电工技能考核的理想设备。
二、 核心特点：安全、高效、全面的实训体验
模块化设计，灵活扩展：所有电气控制线路元器件均安装在独立的挂板上，形成模块化维修电工实训组件。这种设计使得操作便捷、维护简单，并可根据教学需求灵活增加新模块，轻松开发新实训项目，极具实用性和科学性。
双重安全防护，实训无忧：装置配备电压型与电流型双重漏电保护器，确保操作者人身安全。同时，设有电源输出短路软截止保护功能，能有效防止因误接线或操作错误导致的元器件损坏，保障实训课程顺利进行，降低耗材成本。
工业级元器件，品质卓越：装置所用交流接触器、热继电器、断路器等核心电气控制元件均采用国内外知名品牌，性能稳定，耐用性强，确保实训考核装置长期可靠运行，营造贴近工业现场的真实环境。
实训项目丰富，覆盖全面：装置支持超过50个实训项目，涵盖从基本的电机启停、正反转控制，到复杂的机床电路、双速电机控制，以及全面的单相/三相电能表接线、日光灯、声光控照明等仪表照明电路实训。能够满足维修电工从初级到中级的全部技能训练与考核需求。
工艺与理论并重：实训线路采用接线端子外引和走线槽设计，学生可在端子排上进行规范接线，锻炼电气控制线路的安装与工艺布线能力，有效保护元器件，培养良好的职业习惯。
智能管理，考核标准化：控制屏集成定时器兼报警记录仪（服务管理器），可设定实训时间、定时报警，并自动记录操作过程中的安全告警次数，为技能考核提供了客观、统一的量化标准。
三、 技术性能参数
输入电源：三相四线制 380V±10% 50Hz
工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜1.5KVA
外形尺寸：1305mm × 700mm × 1630mm（长×宽×高）
四、 装置基本配置
装置主要由电源控制屏、实训桌及一系列实训组件挂箱构成。
DW02电源控制屏：铁质结构，配备三相电源输入、漏电保护、急停按钮、450V交流电压表以及核心的定时报警记录仪。
实训桌：采用铁质喷塑结构，桌面为防火防水耐磨高密度板，配备带锁抽屉和储物柜，坚固美观，实用性强。
实训挂箱：包括维修电工实训组件（一）至（三），以及仪表照明实训考核组件（一）至（六），涵盖所有低压电器、仪表及照明器件。另配有多台三相鼠笼式异步电动机（包括双速电机、带速度继电器电机等），满足多种拖动控制实训需求。
五、 主要实训项目列表（部分）
本电气控制及仪表照明电路综合实训考核装置可完成以下大类实训：
（一） 电气控制电路实训项目
三相异步电动机的直接启动、点动、自锁控制。
三相异步电动机的正反转控制（按钮联锁、接触器联锁、双重联锁）。
三相异步电动机的星-三角（Y-△）降压自动启动控制。
三相异步电动机的能耗制动与反接制动控制。
工作台自动往返循环控制、多台电机顺序启动控制。
双速异步电动机的调速控制。
经典机床电气故障排除实训：C620-1车床、Z3040摇臂钻床、电动葫芦等控制电路。
（二） 仪表照明电路实训项目
日光灯、白炽灯照明电路接线（单控、双控、多控）。
声控、触摸延时、人体感应开关控制电路。
单相、三相有功电度表的直接接线及经电流互感器接线。
电压表、电流表、电压转换开关的测量电路接线。
功率因数表测量电路。
六、 强大的数字化教学资源支持（增值亮点）
为辅助教学，本装置可选配功能强大的仿真教学软件，构成“软硬结合”的完整教学体系：
电力拖动仿真教学软件：提供三维沉浸式实训环境，涵盖30多个维修电工核心实训项目。具备电路原理动态演示、元件布局、虚拟接线、通电仿真、故障排除等全流程交互功能，将抽象原理可视化、复杂操作仿真化，极大提升课前预习和课后复习效果。
安全用电仿真软件：系统讲解人体触电方式、安全防护措施、接地接零保护及急救知识，并模拟常用电工工具的使用和导线连接工艺，夯实学员的安全操作基础。
维修电工仿真软件：以国家职业标准为核心，覆盖电工基础、电机变压器、低压电器、电子技术、电力拖动、PLC等12个实训单元超过100个技能点。通过三维交互式训练，强化理论认知与技能要点。
