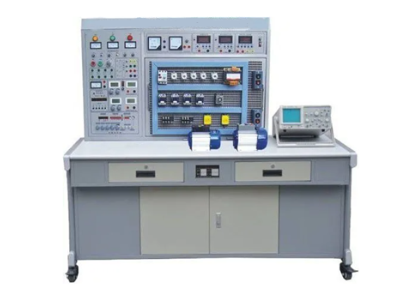

SHKC-332H型电工综合实训考核设备

SHKC-332H型电工综合实训考核设备

面对智能制造时代对复合型电气人才的迫切需求，传统单一功能的实训装置已难以满足教学需要。本电工综合实训考核设备是一款集电气控制、PLC编程、工业网络、智能传感、运动控制及数字孪生仿真于一体的高端综合性教学平台。设备创新性地融合了智能物联网模块与数字孪生仿真系统，不仅能够完成从基础电工技能到复杂自动化系统集成的高级实训，更能实现数据的云端管理与虚实结合的交互式教学，是职业院校、应用型本科开展高水平电工电子、电气自动化专业教学、技能鉴定与竞赛训练的终极综合实训考核装备。

一、电工综合实训考核设备核心构成与功能

本设备采用模块化、平台化设计，主要由以下六大核心部分构成，形成一个完整的“训、考、评、管”一体化环境：

1. PLC电气控制综合应用平台

作为设备的大脑，该平台集成西门子S7-1200 PLC、昆仑通态触摸屏、汇川变频器与伺服驱动器、步进驱动器等工业级核心控制器。所有器件端口开放，学生可在此完成控制系统的主电路接线、通信网络组建与综合编程调试，是学习现代工业控制系统集成的核心平台。

2. 电力拖动安装平台（开放式网孔板）

平台采用全开放网孔板设计，配备独立的机电传动控制实训模块箱（内含数十种低压电器元件）。学生可根据项目要求，自由选型、布局、安装与接线，完成各类经典电力拖动线路的工艺实现，极大锻炼电气装配与系统设计能力。

3. 立式注塑机控制回路故障诊断实训平台

该平台模拟真实的注塑机工艺流程（上料、加热、冷却、卸料），预置多种电气故障点。学生需根据工艺要求，使用万用表、示波器等仪表进行逻辑分析与测量，最终定位并排除故障，是培养高级电工电气故障诊断与维修能力的专项平台。

4. 环形输送分拣任务模型

这是一个高度仿真的微型自动化产线，包含环形输送带、搬运机械手、龙门搬运机构、分拣单元等。模型集成了变频电机、伺服电机、步进电机及光纤、光电、RFID等多种传感器。通过与PLC控制平台的连接，可进行物料输送、识别、搬运、分拣等完整的自动化项目编程与调试实训。

5. 直流调速控制模块

模块采用测速发电机反馈构成闭环直流调速系统，核心电路板采用插拔式设计，方便学生进行原理测量与故障分析。该模块专注于传统的电力电子与直流调速技术教学，是理解闭环控制原理、掌握晶闸管调速系统调试与排故的重要载体。

6. 智能物联网与数字孪生仿真系统（核心特色）

• 智能物联网模块：设备内置物联网关，支持4G/以太网上云。可将PLC数据、设备状态实时上传至云平台，实现远程监控、数据分析和微信/APP预警，让学生掌握工业物联网（IIoT）的初步应用。

• 数字孪生仿真系统：配备3D数字孪生仿真软件及仿真IO控制器。学生可在电脑中运行与实物模型完全一致的3D虚拟产线，并通过同一套PLC程序同时控制虚实两套系统。此功能实现了教学资源的无限扩展，支持离线编程、虚拟调试与教学展示，有效解决实体设备数量不足、耗材损耗等问题。

二、电工综合实训考核设备关键技术参数

• 工作电源：三相五线 AC380V ±10%， 50Hz

• 整机功耗：≤1.5kW

• 安全保护：具备漏电、过流、短路、接地等多重保护

• 核心控制器：

• PLC：西门子S7-1200 CPU 1214C DC/DC/DC (14DI/10DO) + SM1223 数字量模块 (16DI/16DO)

• 触摸屏：昆仑通态 TPC7062Ti (7英寸)

• 变频器：汇川 MD200系列

• 伺服系统：汇川 IS620P (0.1kW)

• 单站尺寸：约W800D700H1830mm

• 实训区域尺寸：推荐5000mm*3000mm（包含所有平台及操作空间）

三、电工综合实训考核设备可完成的典型实训项目

本设备支持多层次、跨领域的综合实训项目，全面覆盖现代电工所需技能：

（一）工业自动化与PLC高级应用

1. 西门子S7-1200 PLC硬件组态、博途（TIA）软件编程与应用。

2. 触摸屏组态工程设计与PLC通信调试。

3. 变频器多段速、模拟量调速及PLC通信控制。

4. 伺服/步进驱动器的参数设置、单脉冲与脉冲串定位控制。

5. 环形输送分拣模型的传感器应用、多轴协调控制编程。

（二）数字孪生与虚拟调试技术

1. 基于数字孪生模型的离线编程与仿真调试。

2. 虚实联动控制：同一PLC程序控制3D虚拟模型与实物模型的同步运行。

（三）传统电气控制与工艺

1. 使用网孔板平台完成数十种继电器-接触器控制线路安装与调试（如正反转、星三角、双速电机控制等）。

2. 典型机床电气线路（如CA6140车床、电动葫芦）的仿真接线与故障分析。

（四）高级故障诊断与维护

1. 立式注塑机模型的工艺流程分析与电气故障诊断排除。

2. 直流调速模块的闭环系统原理测试、波形分析与故障检修。

（五）工业物联网（IIoT）初步应用

1. 设备数据通过物联网模块采集并上传至云平台。

2. 手机APP/Web端远程监控设备运行状态与参数。

四、电工综合实训考核设备主要配置清单（摘要）
