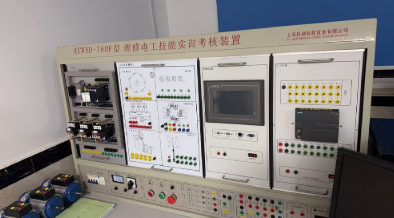

KCWXD-760F型维修电工技能实训考核装置

KCWXD-760F型维修电工技能实训考核装置

在电工技术飞速发展的今天，企业对维修电工的要求已从简单的线路安装扩展到对复杂自动化系统的调试、维护与故障诊断。为应对这一挑战，功能全面、技术先进的维修电工技能实训考核装置应运而生。本装置集成了从传统电气控制到现代工业自动化（PLC、变频器、触摸屏、伺服驱动、电力电子）的全套实训模块，不仅适用于职业院校、技工学校的系统性技能教学，更是进行维修电工职业技能鉴定、高级工与技师培训考核的理想平台。本文将深入解析这款高端维修电工实训考核设备的技术性能、核心配置与全覆盖的实训项目。

一、维修电工技能实训考核装置概述与核心定位

KCWXD-760F型维修电工技能实训考核装置是一款设计先进、模块齐全的综合性实训设备。其定位超越了基础技能训练，旨在全面提升学员的电工综合技能与复杂的电气故障诊断能力。装置采用台式结构，集成化设计，将电源、仪表、多种实训挂箱及驱动单元融为一体，能够模拟真实的工业电气环境。它不仅是日常教学的得力助手，更能满足维修电工技能大赛的备赛训练、职业技能等级认定的标准化考核以及相关科研项目的研发需求，是一款真正意义上的“教学-实训-考核-研发”四位一体平台。

二、维修电工技能实训考核装置关键技术性能参数

• 输入电源：三相四线/五线制 ~380V ±10%， 50Hz，符合工业标准。

• 工作环境：温度-10℃～+40℃，相对湿度＜85% (25℃)，适应大多数实验室环境。

• 装置容量：＜1.5kVA，能耗低，效率高。

• 安全保护：配备电流型与电压型双重漏电保护器、电源短路保护、急停按钮，全方位保障操作者与设备安全，符合国家级电工实训考核装置的安全标准。

• 参考尺寸与重量：1600mm × 800mm × 1600mm，结构稳固；重量约100kg。

三、维修电工技能实训考核装置核心功能与模块化配置

本装置采用“主台+模块化挂箱”的先进设计，配置灵活，扩展性强。核心配置如下：

1. 一体化实训电源主台

提供多组安全可靠的交流、直流电源输出，包括三相380V、单相220V、安全电压（110V、36V）等，满足不同电路实训需求。桌面采用防火耐磨材料，并设有抽屉，方便存放工具与资料。

2. 五合一综合实训平台（核心挂箱模块）

这是实现维修电工高级技能培训的关键，具体包括：

• 基础电气控制模块：包含DW-05至DW-09系列组件，提供全套低压电器（断路器、接触器、继电器、按钮等），可完成数十种经典机床电路（如C620、电动葫芦、Y3150滚齿机）的接线、调试与故障排除实训。

• 可编程控制器（PLC）模块：核心采用西门子S7-200 SMART ST40 PLC，集成数字量I/O及以太网口，配套多种实物模型挂箱（交通灯、洗衣机、机械手等），可进行从基本指令到复杂流程控制的全面编程实训。

• 交流变频调速模块：集成西门子V20变频器（0.37KW），可完成参数设置、多段速控制、模拟量调速、PLC通讯控制等现代调速技术实训。

• 工业人机界面与运动控制模块：

• 触摸屏单元：配备7寸昆仑通态触摸屏，可学习组态软件编程，实现触摸屏与PLC、变频器的综合监控与通信。

• 伺服/步进驱动单元：包含交流伺服电机与步进电机驱动器，可进行电机参数设置、精准定位控制（如小车位置控制）等高端运动控制技术实训。

• 高级电力电子与自动控制模块：

• 电力电子变流技术组件：提供完整的晶闸管触发电路（TCA785、KC系列）和三相整流主电路，可开展单相/三相可控整流、触发电路调试等高级实训。

• 直流调速系统组件：采用单相桥式半控结构，集成电压负反馈、电流正反馈等闭环控制环节，可用于晶闸管-直流电机调速系统的调试与故障检修研究。

四、维修电工技能实训考核装置全覆盖实训项目列表

该装置支持从电工入门到高级技师级别的全系列技能训练与考核，项目丰富且深入：

（一）低压电气控制与故障检修

涵盖电动机所有经典控制线路（直接启动、正反转、星三角、制动、调速等）及典型机床电气线路的安装、调试与排故，夯实维修电工基础技能。

（二）PLC应用技术

从基本逻辑控制到顺序控制、过程控制（如液体混合、邮件分拣），再到与变频器、触摸屏的组网通信，全面培养工业自动化编程与调试能力。

（三）变频调速与伺服控制技术

深入学习变频器参数化功能、多种调速方式，掌握伺服/步进系统的接线、参数设置及精准位置控制编程，契合智能制造岗位需求。

（四）电力电子与直流调速技术

涉及晶闸管触发电路、三相可控整流电路、直流调速系统各单元调试与故障检修，属于高级维修电工和技师必须掌握的核心内容。

（五）工业组态与监控技术

通过触摸屏组态软件，设计人机交互界面，实现对上述PLC、变频器等设备的监控与操作，完成“电-控-屏”一体化项目实训。

五、维修电工技能实训考核装置标准清单（摘要）
