在电工电子、电气自动化等专业的实践教学中，一款设计科学、功能全面的实训设备是提升学生核心技能的关键。网孔型电工综合实训考核平台正是为此而设计的经典教学设备。它采用开放式、模块化的网孔板结构，集成了丰富的电气元件与工业级控制器，支持从基础电路安装到复杂控制系统调试的全系列实训项目。本文将为您详细解析这款网孔型电工实训装置的构造、功能与教学应用，展现其作为电工综合实训考核核心装备的卓越价值。

一、网孔型电工综合实训考核平台概述与设计理念

网孔型电工综合实训考核平台是一种广泛应用于职业院校、技工学校的标准化实训设备。其核心设计理念在于“开放、灵活、安全”。平台主体采用优质钢板与木柜结构，坚固耐用。最显著的特征是配备了一块大尺寸、角度可调的嵌入式网孔实训板，学生可在此板上自由布局、安装各类低压电器元件，进行真实的电气线路装配练习。所有元器件通过端子排安全引出，有效保护器件寿命。该平台完美实现了“教、学、做、评”一体化，既能用于日常的电工技能实训，也能通过不同的元件组合完成标准化的技能考核，是培养电气安装与维修技术人才的理想网孔型实训装置。

二、网孔型电工综合实训考核平台核心技术指标

• 整体尺寸：1200mm（长）× 850mm（宽）× 1000mm（高），结构紧凑，适合实验室布局。

• 材质工艺：主体采用钢制钣金结构，表面经高温喷塑处理，防锈绝缘，美观大方。

• 输入电源：三相五线制 AC 380V ±10%，50Hz，符合工业现场标准。

• 固定输出：提供多组380V与220V的接插式、插座式电源输出接口，满足不同实训模块的用电需求。

• 安全保护：设有电源指示、断路器过载保护、熔断器短路保护及漏电保护开关（动作电流≤30mA），全方位保障网孔型电工实训平台操作中的人身与设备安全。

• 整机容量：＜1.5 kVA，节能环保。

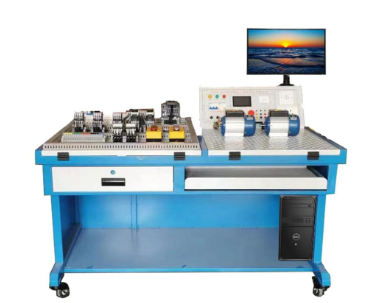

三、网孔型电工综合实训考核平台结构与核心功能

本设备采用模块化结构，主要由三大部分构成，功能明确，操作便捷：

1. 实训屏（电源控制中心）：位于设备后部，集成电源保护、指示与输出单元。上方可通过支架安装电脑，方便进行PLC编程与变频器调试。

2. 主体实训桌：桌体左侧固定有一块角度可调的嵌入式电气考核平台，所有元器件已安装并接入专用端子排，专用于接线训练与故障排除考核。右侧则是一块可灵活安装元器件的核心网孔板，这是网孔型电工综合实训考核平台的灵魂所在，支持学生自主进行电气线路的设计与安装。

3. 储物柜与移动装置：桌下设有多抽屉储物柜，便于存放工具、耗材及资料。底部装有四个万向导向轮，使这台网孔型实训装置能够灵活移动，适应不同的教学场景需求。

四、网孔型电工综合实训考核平台核心实训项目

该平台配置灵活，可完成数十项经典的电气控制与自动化实训，全面覆盖中高级电工所需技能：

（一）继电器-接触器控制系统实训

利用网孔板安装元件，完成包括电动机点动/连续运行、正反转（按钮/接触器/双重联锁）、顺序启动、Y-△降压启动、能耗制动、反接制动等经典控制线路的安装、接线与调试。

（二）可编程控制器（PLC）应用实训

平台标配三菱FX3U-48MR PLC，可开展：

• PLC基本指令与顺控指令编程。

• PLC控制电机正反转、Y-△启动、多地控制等。

• PLC与外部设备的编程与联调。

（三）变频调速技术应用实训

平台集成三菱D720S变频器，可完成：

• 变频器面板操作与参数设置。

• 多段速、外部端子控制、模拟量调速（电压/电流）。

• PLC与变频器的通讯控制调速。

• 变频器保护与故障诊断实训。
