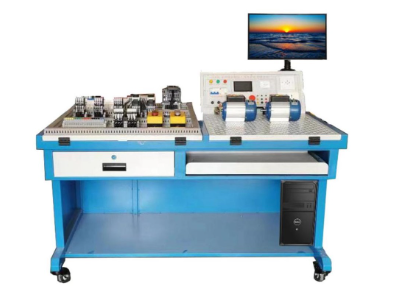

KCWDG-02N型机电装配技术综合实训平台
在当前制造业向着智能化、自动化深度转型的背景下，企业对技术人才的需求发生了根本性变化。企业急需的不再是单一技能的操作工，而是具备机电设备装配、调试、维护、管理全流程能力的复合型人才。如何系统性地培养和科学评价这类人才的综合技能，已成为职业院校和企业培训体系面临的核心课题。机电装配技术综合实训平台正是为应对这一挑战而生的综合性教学考核装置，它深度融合了实训、考核与信息化管理，是培养合格现代机电工匠的理想载体。
一、机电装配技术综合实训平台核心价值与应用场景
机电装配技术综合实训平台是一款高度集成化、智能化的教学设备。它以学生综合职业能力发展为核心，严格遵循技能人才的成长规律，在覆盖机电专业通用技能实训的基础上，创新性地融入了智能化技能评价系统、信息化考核管理平台以及机械装配虚拟仿真等先进功能。该平台不仅能全面锻炼学生的动手实践能力，更能通过其客观、高效的考核系统，对学生的技能掌握水平进行精准评估，完美解决了 “如何教” 与 “如何评” 两大难题，是提升机电装配技术教学质量的革命性工具。
二、机电装配技术综合实训平台的系统构成
一套完整的机电装配技术综合实训平台由硬件与软件系统协同构成，形成一个闭环的教学-实训-考核生态系统：
实验室智慧用电安全模块：平台的安全与能源管理核心，具备远程控制、故障诊断与用电数据分析功能。
电气考核模块：平台的主实训区，集成三菱FX3U系列PLC、FR-E740变频器及多种一线品牌低压电器元件，支持组合搭建数十种典型电气控制电路。
电气实训模块：采用开放式网孔板设计，为学生提供自由的电气安装与布局练习空间，强化电气装配基本功。
电气接线智能检测软件平台：可自动识别接线正确性，实现错误可视化提示与安全联锁保护。
PLC程序智能检测软件平台：能自动验证学生所编PLC程序的逻辑功能，实现编程能力的即时反馈与评价。
三、机电装配技术综合实训平台关键产品参数
输入电源：三相五线制 AC 380V ±10%，50Hz，满足工业标准用电环境。
工作环境：适应温度-10℃ ~ +50℃，湿度≤90%（无凝露），环境适应性强。
整机尺寸：1400mm（长） × 860mm（宽） × 1010mm（高），结构紧凑，布局合理。
整机功耗：≤1.8 kVA，节能高效。
安全保护：具备多重硬件与软件安全保护机制，包括接地、漏电、过流、过压、欠压及功率限制等，完全符合国家相关安全标准，确保机电装配技术实训过程绝对安全。
四、机电装配技术综合实训平台五大核心功能详解
1. 实验室智慧用电安全与管理模块
此模块超越了传统电源概念，是一个集安全、管理与数据于一体的智能化电力中枢。它通过4.3寸触摸屏智能终端、手机APP及PC端云平台，实现远程开关机、用电状态实时监控、故障预警与锁定、用电能效分析等功能。管理员可远程管理所有机电装配技术综合实训平台设备，分时预约启停，并获取详细的用电与故障日志，极大提升了实验室管理效率和安全性。
2. 多功能电气考核模块
该模块是学生进行电气控制线路装配与调试的核心区域。其核心特点包括：
电路高度灵活：可通过选配元件自由组合多种实训考核电路。
人机工程学设计：安装板支持0-90°无级调节，并配备自由刹车系统，轻松按压即可实现任意角度悬停，极大优化操作体验。
智能化考核集成：接线结果可实时反馈至检测软件，为自动化考核提供数据基础。
3. 开放式电气实训模块
专为强化学生电气装配基础技能而设计。采用标准网孔板，支持学生在上面自由规划布局、安装元件和接线，完成从电路图到实体电路的完整实现过程，是培养电气装配工艺素养的关键环节。
4. 电气接线智能检测平台
该软件平台实现了考核过程的“无人化”与“智能化”。
自动诊断：系统自动统计接线次数、正确率，并快速定位错误点。
可视化反馈：在界面中以高亮红色直观显示错误接线，帮助学生快速理解错误。
安全联锁：与硬件联动，仅在接线完全正确时才允许供电，从根本上杜绝因误操作导致的设备损坏和安全事故。
5. PLC程序智能检测平台
专注于PLC编程与调试能力的评价。学生完成PLC程序下载后，该平台能自动检测程序的输入/输出点配置是否符合要求，并验证控制逻辑功能是否完美实现，为PLC教学提供了即时的、客观的成效反馈。
五、机电装配技术综合实训平台典型实训项目
利用该平台，可系统开展以下核心技能的训练与考核：
（一）电气装配与控制系统调试项目
低压电器元件的识别、选型与安装规范训练。
三相异步电动机的经典继电器-接触器控制线路装配与调试（如：直接启停、正反转、Y-△降压启动、顺序控制等）。
基于变频器的电机调速控制系统安装与参数设置。
（二）PLC与自动化技术综合应用项目
三菱FX系列PLC基本指令、步进顺控指令的编程与应用实训。
PLC控制电机多种运行模式的程序设计与调试（如：自动往返、多地控制）。
PLC与变频器、触摸屏的通讯与组态技术综合应用。
完整的机电系统联调与故障排查项目实战。
