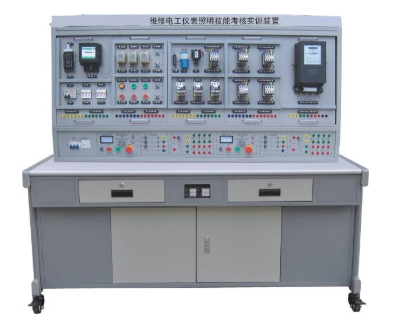

KCWXG-D型维修电工仪表照明实训考核装置

KCWXG-D型维修电工仪表照明实训考核装置

在现代化电工技能人才培养体系中，仪表与照明电路的安装、调试与检修是维修电工必须掌握的核心技能之一。KCWXG-D型维修电工仪表照明实训考核装置应运而生，它严格按照国家“工人等级标准”与“职业技能鉴定”要求设计，集教学、实操、考核功能于一体，是进行仪表照明技能实训与鉴定的权威平台。

一、 产品定位：一体化实训考核解决方案

本装置专为维修电工仪表照明专项技能的训练与鉴定而开发。它不仅能全面覆盖电工仪表使用、照明电路安装、电能计量接线等维修电工初、中、高级相关考核要点，更能通过真实的操作环境，强化学生的动手能力和故障排查思维。该装置是职业院校、技工学校、企业培训中心及职业技能鉴定机构开展照明电路接线考核与电度表接线实训的理想设备，真正实现了“学、练、考”的无缝衔接。

二、 装置核心特点与优势

1. 双组型设计，高效实训：装置采用创新的双组型结构，控制屏左右两侧电源独立供电、互不干扰，可供两名学员同时进行独立的仪表照明实训操作。此设计极大提高了设备利用率和课堂效率，非常适合分组教学与同步考核。

2. 模块化挂板，灵活易用：所有用于照明电路和仪表接线的元器件，如开关、电度表、互感器、灯座等，均安装在模块化挂板上。这种设计使得元器件更换、维护及实训项目扩展异常便捷，教学内容可根据大纲灵活调整。

3. 全方位安全保障体系：装置配备电压型与电流型双重漏电保护器，确保学员在操作单相220V及三相380V电路时的绝对安全。所有接线通过端子排引出，配合高可靠安全插座连接，有效防止触电风险，是维修电工安全实训的重要保障。

4. 工艺标准化训练：装置设计强调职业规范养成。通过专用走线槽进行布线和工艺训练，引导学员形成整洁、规范、安全的接线习惯。这种针对照明电路安装工艺的专项训练，对培养学员的职业素养至关重要。

5. 工业级真实元器件：装置配置的漏电保护器、各类开关、电度表、电流电压互感器、日光灯套件等，均选用市场主流、可靠耐用的产品，营造真实的工程环境，确保仪表照明实训内容与行业实际应用接轨。

三、 主要技术性能参数

• 输入电源：三相四线（或三相五线制） 380V±10% 50Hz

• 工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)

• 装置容量：＜1.5kVA

• 安全保护：漏电保护动作电流 ≤30mA；动作时间 ≤0.1s

• 外形尺寸：1680mm × 700mm × 1630mm（长×宽×高）

• 装置重量：约100kg

四、 装置基本配置与功能

实训台为本装置核心，设有独立的两组电源系统，配有电源启停按钮及急停按钮，输出端具备短路保护功能。

• 交流电源：提供线电压380V和相电压220V两种电源输出，并设有多个单相、三相电源插座，满足不同照明与仪表电路的供电需求。

• 辅助元件：提供整流二极管、大功率电阻等，可用于扩展能耗制动等关联电路实训（如需配合电机控制）。

• 实训桌：坚固的钢木结构，桌面防火、防水、耐磨，两侧配备抽屉，便于存放工具、挂箱及资料，保持实训场地整洁有序。

五、 核心仪表照明实训项目清单

本维修电工仪表照明实训考核装置支持以下三大类数十个实训项目，全面覆盖考核大纲要求：

（一） 常用照明电路安装与接线

• 白炽灯、荧光灯（日光灯）的基本控制电路（一灯一控、一灯两控、一灯三控）。

• 智能照明控制电路：声控开关、触摸延时开关、人体感应开关控制白炽灯电路。

• 日光灯线路的完整接线（包括镇流器、启辉器）。

（二） 电能测量仪表接线与应用

• 单相电度表的直接接线与经电流互感器的接线。

• 三相三线有功电度表、三相四线有功电度表及无功电度表的直接接线。

• 三相电度表经电流互感器的接线（包括三相三线、三相四线制）。

• 电压表、电流表的安装与接线电路。

• 利用万能转换开关配合电压表测量三相电压。

（三） 电流互感器应用电路

• 单只电流互感器用于单相回路的接线。

• 三只电流互感器的星形（Y形）与三角形（△形）连接电路。

• 三相功率因数表的测量电路接线。

六、 实训组件挂箱详细配置

装置配备一系列专用的仪表照明实训考核组件挂箱，内容全面，针对性强：
