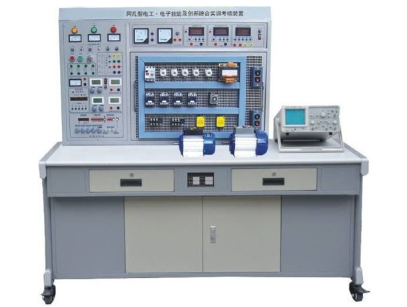

CWKD-860B网孔型电工电子技能及创新综合实训考核装置

CWKD-860B网孔型电工电子技能及创新综合实训考核装置

为全面契合我国职业教育与就业技能培训、鉴定的核心需求，上海科潮科教设备有限公司集多年研发经验，综合大中专院校、职业院校、技工学校在《电工技能训练》、《电工实训》、《电气控制技术》、《电力拖动控制线路与技能训练》及《电子技能训练》等核心课程的教学精髓，隆重推出网孔型电工电子技能及创新综合实训考核装置。本装置是专为强化学生电工电子基本技能、提升专业技能与激发创新综合能力而设计的现代化教学平台。

装置的电工实训单元采用开放式网孔板结构，实训环境与考核标准高度贴近真实工业现场，外形美观，结构坚固。其最大特点是实训方式灵活，支持用户通过增加不同的电气与电子元器件来无限拓展实训项目，具备卓越的可扩展性与二次开发能力，为课程改革与技能创新提供了坚实载体。集成多重智能化安全保护系统，确保操作者与设备绝对安全。本装置是各大中专院校、职业学院、技工学校及社会培训机构进行系统化教学、技能训练、电工等级考核和技能鉴定的理想选择，也是现代化实训室建设的标志性产品。

该网孔型电工电子实训考核装置通过系统化的项目设计，可完成从安全用电、工具仪表使用、电机控制线路装调，到复杂电子产品制作与调试的全流程训练。学生不仅能熟练掌握经典电气控制工艺，更能通过三十余类实用电子电路的制作，全面提升识图、焊接、调试与创新能力，切实达到劳动部门职业技能鉴定中级及以上水平。

一、 装置核心特点与优势

1. 工业级开放式平台：采用经典的网孔板结构，提供高度自由的实训环境，元器件布局、线路敷设完全模拟工程实际，有效培养学生的工程规范与动手能力，是电工电子创新实训的理想基础。

2. 电工电子深度融合：本装置创新性地将强电控制（电工）与弱电应用（电子）技能训练融为一体。学生可在同一平台上完成从电力拖动控制到智能电子小系统制作的全系列实训，实现技能的综合应用与创新拓展。

3. 智能化教学管理：装置集成高精度智能测量仪表（功率因数表、数显电压电流表）及实验管理器。管理器具备时钟、定时报警、密码考核、误操作记录等功能，为标准化技能训练与客观公正的技能考核提供了强大支持。

4. 完备的安全与电源系统：设有电压型、电流型双重漏电保护及单片机全程监控，安全可靠。提供丰富的可调电源，包括双路0-30V直流稳压电源、+5V固定电源、函数信号发生器等，满足各类实训的供电与信号需求。

5. 模块化与可扩展性：作为一款综合实训考核装置，其功能模块划分清晰。用户可根据教学进度，灵活选配或自行开发新的实训模块，添加到网孔板上，轻松实现教学内容的更新与升级。

二、 详细技术性能规格

• 工作电源：三相四线（或三相五线）～380V±5% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.0KVA

• 外形尺寸与重量：约200Kg（结构稳固）

三、 实训屏核心构成与功能详解

1. 坚固机箱：铁质双层亚光密纹喷塑结构，铝质面板，工业级品质。

2. 电源控制与指示：三相电源输入带指示灯，通过开关锁、按钮控制输出，配有三只450V指针式电压表监测线电压。

3. 智能化保护系统：配备电压/电流型漏电保护器及智能监控单元，实现过载、短路自动保护与记录。

4. 高精度测量仪表：

• 智能功率/功率因数表：自动判别负载性质，存储数据。

• 直流数显电压表/毫安表：多量程，精度0.5级，具数据存储与查询功能。

• 指针式交流电压、电流表。

5. 多功能信号与电源：

• 双路0-30V/1.5A可调稳压稳流电源。

• +5V直流稳压电源。

• 函数信号发生器（正弦波、三角波、方波，5Hz-550KHz）。

• 单次脉冲源。

6. 配套器件：提供整流二极管、大功率负载电阻、单三相电源插座等，满足扩展实训需求。

四、 实训操作桌与实训室配置

• 操作桌：铁质双层喷塑结构，桌面为防火、防水、耐磨高密度板，配备抽屉与元件柜，坚固美观。

• 标准实训室配置（示例：1台教师台+12台学生台，25座）：

• 教师台1套：集成演示屏与学生电源总控系统，可统一管理。

• 学生实训台12台：每台配操作桌一张，构成独立实训工位。

• 全室器材：提供完备的电工工具、测量仪表（万用表、兆欧表、钳表等）、低压电器（接触器、继电器、开关等）、电机（三相/单相异步电机）、电子实训套件（30种以上）等，保障学生充分动手实践。

五、 系统化实训考核项目体系

本网孔型综合实训装置支持以下两大模块超过70个实训项目，构建了从基础到综合、从技能到创新的完整教学路径。

A. 电工技能与电力拖动控制模块

本模块依托网孔板，专注于电气安全、工艺规范及经典控制线路。

1. 安全与基础技能：安全用电、急救、工具仪表使用、导线连接、照明电路安装、配电板制作。

2. 电机与变压器：各类电机（三相/单相）的拆装、检测、维护与故障排除；小型变压器制作与检修。

3. 经典电力拖动控制：涵盖电机点动、自锁、正反转（多种联锁）、降压启动（Y-△、串电阻）、制动等所有经典线路的安装、调试与检修。

4. 典型机床线路：C620-1车床、X62-W铣床等模拟安装，连接理论与实际应用。

B. 电子技能与创新制作模块

本模块通过数十套特制实训电路板，改革传统实验模式，重在工艺与创新。

1. 工艺基础：电子元器件识别检测、焊接技能、PCB制作。

2. 模拟与数字电路制作：从三端稳压电源、音频放大器、信号发生器，到数字逻辑电路、计数器、译码显示电路等。

3. 实用创新电子制作：涵盖声光控灯、迷你彩灯、音乐门铃、调光台灯、防盗报警器、智力抢答器、收音机、助听器等三十余个趣味性与实用性兼备的项目，激发学生创新思维与综合调试能力。
