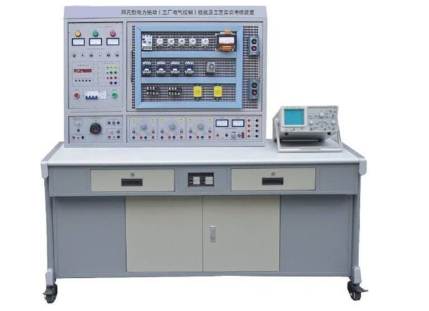

KCWKD-860C网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置

KCWKD-860C网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置

为精准对接大中专院校《电力拖动》、《工厂电气控制技术》、《继电接触控制》等核心课程的教学大纲要求，我们专为职业技能基础训练研发了这款网孔型电力拖动技能及工艺实训考核装置。本装置集经典性、实用性与安全性于一体，是顺应职业教育改革趋势，旨在强化学生电气控制基本技能与规范工艺的理想教学设备。

装置核心采用经典的“网孔板”结构，提供了高度灵活、贴近工业现场的实训环境。其外形美观，结构牢固耐用，配备多种常用电机及完善的配套工作电源。实训内容丰富全面，覆盖从基础到复杂的各类继电器-接触器控制线路。通过灵活增加元器件，即可便捷扩展实训项目，具备优异的可扩展性。多重科学的安全保护措施，为师生安全操作提供了坚实保障。本装置特别适用于各类院校、技工学校及培训机构的实训设备升级换代，是快速、高效开设高质量电力拖动实训课程的首选方案。

一、 核心功能与定位

本装置专注于传统电气控制技术的核心技能传授，是培养学生扎实的电力拖动技能与规范电气装配工艺的专用平台。它不追求功能的过度集成，而是深度聚焦于继电器、接触器、时间继电器等低压电器的原理、应用与线路装调工艺，使学生能够熟练掌握经典控制系统的安装、布线、调试与故障排除，为学习更先进的自动化技术打下坚实基础。

二、 详细技术规格

• 工作电源：三相四线（或三相五线）制，AC 380V ±5%，50Hz

• 环境要求：工作温度-10℃ ~ +40℃，相对湿度＜85%（25℃时）

• 装置容量：＜1.0KVA

• 整机重量：约200Kg

三、 实训屏结构与性能详解

1. 坚固机箱设计：铁质双层亚光密纹喷塑结构，铝质面板，确保设备长期稳定运行。

2. 电源系统：三相四线输入，配备三色电源指示灯。电源通断由总开关、接触器及启停按钮组合控制，操作规范。设有三只450V指针式交流电压表，实时监测三相电压。

3. 智能化安全保护：配置电压型与电流型漏电保护器，并内置单片机智能监控模块，可对装置过载、短路等故障进行全程监控并自动切断总电源，故障排除后方可复位重启，全面保障实训考核过程的安全。

4. 智能实验管理器：具备时钟、定时报警、密码设置、考核时间管理及自动记录误操作告警次数等功能，为标准化技能训练与客观考核提供了统一、公正的管理工具。

5. 多功能可调电源组：

• 直流励磁电源：220V/0.5A

• 直流电枢电源：0-220V/2A连续可调

• 交流可调电源：0-240V连续可调

• 同步电机励磁电源：0-40V/2A连续可调

• 所有电源均具备短路保护功能。

6. 配套负载与器件：提供磁盘电阻（90Ω×4，900Ω×2）及IN5408整流二极管，满足电机启动、调速、制动等实验的负载需求。

四、 实训操作桌

操作桌主体为坚固的铁质双层喷塑结构，桌面采用防火、防水、耐磨的高密度板，配有元件储存柜和抽屉，便于工具与元器件的收纳管理，设计美观实用。

五、 全面的实训考核项目清单（涵盖四大电机类型）

本网孔型实训考核装置支持超过30个经典实训项目，构建了从易到难、从原理到应用的完整技能链。

（一）三相异步电动机控制（核心重点）

1. 基础控制：闸刀开关正转、接触器点动与自锁正转、具有过载保护的正转控制。

2. 正反转控制：倒顺开关控制、接触器联锁、按钮联锁、按钮与接触器双重联锁控制。

3. 降压启动控制：接触器控制串联电阻降压、时间继电器控制串联电阻降压、手动/接触器/时间继电器控制Y-△降压启动、QX3-13型自动Y-△启动。

4. 制动与特殊控制：半波与全波整流能耗制动、单相运行反接制动、多地控制、控制电路与主电路联锁。

5. 工业典型应用：工作台自动往返、C620车床、C6163车床、电动葫芦等经典机床与设备电气控制线路。

（二）双速异步电动机控制

1. 手动变速控制线路。

2. 时间继电器控制变速线路。

（三）三相同步电动机控制

1. 同步电动机的能耗制动控制线路。

（四）直流并（他）励电动机控制（全套技能）

1. 直流电动机的启动训练。

2. 直流电动机的调速训练。

3. 直流电动机的正反转控制训练。

4. 直流电动机的制动实验训练。

5. 拓展技能：直流电机的拆装训练与检修训练。

六、 单台装置标准配置清单（元器件）

本网孔型电力拖动技能及工艺实训考核装置是专为夯实电气控制基础而设计的经典教学设备。它摒弃繁复，回归核心，通过网孔板这一开放式平台，让学生在最接近工程实际的环境中，亲手完成从元器件布局、线路敷设到系统调试的全过程。装置支持的丰富实训项目与全面的电机类型，确保了教学的系统性与深度。选择本装置，即是选择了对学生电气控制基本功和规范工艺素养的扎实培养，是构建高水平、高质量电气类实训室的可靠基石。
