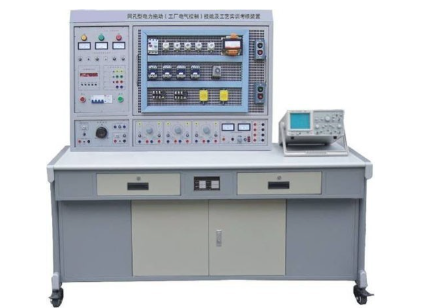

KCWKD-860D型网孔型电力拖动PLC变频调速综合实训考核装置

KCWKD-860D型网孔型电力拖动PLC变频调速综合实训考核装置

为积极响应并深度赋能我国职业教育改革与发展，满足对高技能、复合型人才的迫切需求，我们成功研发了这款网孔型电力拖动PLC变频调速综合实训考核装置。本装置不仅是传统的电力拖动实训装置的升级，更是融合了现代工业自动化核心技术的综合实训考核平台。它全面覆盖交流与直流电动机的电力拖动原理、低压电器及经典控制电路，并前瞻性地集成了基于PLC（可编程控制器）和变频器的现代电机控制技术，以及典型机床电气线路的学习与考核。

本装置以其美观的外形、合理的工业级结构、丰富的实训考核内容以及灵活的网孔板实训方法而著称，高度模拟真实工业现场环境，具备强大的可扩展性与二次开发能力。它完美适用于自动化、机电一体化、电气工程等专业开设的《电机及拖动基础》、《工厂电气控制技术》、《PLC原理及应用技术》等核心课程，是进行系统性技能训练与职业资格鉴定的理想设备。

一、装置核心优势与特点

1. 开放式工业设计：采用经典的网孔板结构，构建了一个开放、灵活的实训环境。学生可自由规划元器件布局与线路敷设，实训方法完全贴近工业现场，通过增加不同的控制模块即可轻松拓展实训项目，为教学创新与技能深化提供无限可能。

2. 模块化综合实训体系：装置集成了电机（含导轨与编码器）、测量仪表、PLC主机、变频器等核心单元模块。这种设计使得单一的电力拖动PLC控制变频调速实训装置能够支持从电机基础认知到复杂自动化系统调试的完整教学链条，实训内容丰富而深入。

3. 全方位的安全保障：配备科学合理的多重安全保护机制，包括电压型与电流型漏电保护器，并结合智能单片机系统实现过载、短路的全程监控与自动断电，复位后重启，最大限度保障设备与受训者的人身安全，外观设计豪华大气。

4. 先进的自动化技术整合：专注于基于PLC及变频器的电气控制实训，标配主流品牌的可编程控制器与变频器，并支持通过MCGS等组态软件与计算机通信，实现对实训过程的实时状态监控与数据采集，培养学生的工业系统集成与调试能力。

二、详细技术性能规格

• 输入电源：三相四线（或三相五线）制，AC 380V ±5%，50Hz

• 适用环境：工作温度-10℃ ~ +40℃，相对湿度＜85%（25℃时）

• 整机容量：＜1.0KVA

• 装置净重：约200Kg

三、实训屏主体结构与功能单元

1. 坚固机箱：采用优质铁质材料，双层亚光密纹喷塑工艺，搭配铝制面板，确保坚固耐用与良好的电磁屏蔽。

2. 电源控制与指示：三相电源输入配备红、黄、绿三色指示灯。电源通断由总开关结合接触器、启动/停止按钮控制，操作规范、指示清晰。设有三只450V指针式交流电压表，实时监测三相线电压。

3. 智能安全管理系统：集成电压/电流型漏电保护与智能实验管理器。管理器具备时钟、定时报警、密码保护、电源定时管理及误操作次数记录等功能，为标准化技能考核提供客观、统一的评判依据。

4. 多元化可调电源系统：

• 直流励磁电源：220V/0.5A

• 直流电枢电源：0-220V/2A连续可调

• 交流可调电源：0-240V连续可调

• 可调同步电机励磁电源：0-40V/2A连续可调

• 各电源均具备短路保护功能。

5. 负载与器件：提供多组磁盘电阻（90Ω×4，900Ω×2）及IN5408整流二极管，满足各类电机启动、调速及能耗制动实验需求。

四、配套实训操作桌

操作桌主体为铁质双层亚光密纹喷塑结构，桌面采用防火、防水、耐磨的高密度板材。设计配备抽屉与元件储存柜，兼顾了操作的便利性与器材管理的规范性，结构坚固，外观美观。

五、全面覆盖的实训考核项目清单

本网孔型综合实训考核装置支持五大模块、超过六十个实训项目，构成完整的技能培养体系。

（一）电机特性认知与测试基础实训

涵盖直流他励电动机、三相鼠笼异步电动机、三相同步电动机及三相双速电机的空载、工作特性等基础认知实验。

（二）经典电力拖动控制线路实训

1. 直流电动机控制：电枢串电阻启停调速、正反转与制动、减压启动与调速。

2. 三相异步电动机控制：从点动、自锁、正反转（按钮、接触器、双重联锁）到降压启动（电阻降压、Y-△启动）、制动（能耗制动、反接制动）及多地控制等数十个经典线路。

3. 同步与双速电动机控制：同步电机的启动与能耗制动；双速电机的手动、接触器及时间继电器控制变速。

4. 典型机床电气线路：C620、C6163车床控制线路，电动葫芦控制线路等工业实例。

（三）PLC控制技术应用实训

将传统继电器控制线路升级改造为PLC控制程序，完成对电机正反转、Y-△启动、降压启动、能耗制动以及典型机床线路的现代化控制。

（四）变频调速技术专项实训

完成对变频器的全面认知与操作，包括功能参数设置、多段速控制、外部端子控制（点动、正反转）、模拟量调速、以及开环调速等核心应用。

（五）PLC与变频器网络化综合控制实训（高级）

实现基于PLC通信控制的变频器多段速运行、开环与闭环调速，培养学生在工业自动化网络中对驱动设备进行高级集成与调控的能力。

六、标准配置清单（单台装置核心元器件示例）
