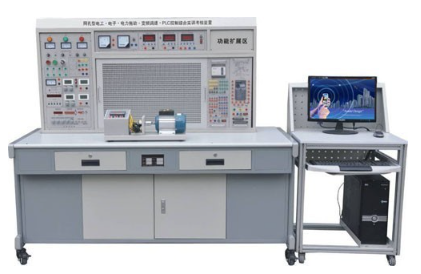

KCWKD-860E网孔型电工电子电力拖动变频调速PLC控制综合实训装置

KCWKD-860E网孔型电工电子电力拖动变频调速PLC控制综合实训装置

为深度契合我国现代职业教育和技能人才鉴定的迫切需求，我们倾力研发了这款网孔型电工电子电力拖动变频调速PLC控制综合实训装置。本装置综合提炼了各大中专院校、职业院校、技工学校在《电工技能训练》、《电工实训》、《电气控制技术》、《电力拖动控制线路与技能训练》、《PLC原理及应用技术》、《变频原理及应用技术》、《电子技能训练》等核心课程中的实验与实训精髓，是一款高度集成、功能强大的电工电子电力拖动综合实训平台。

本网孔板电工实训平台的核心部分采用开放式网孔板结构，实训环境无限接近真实工业现场，不仅外形美观、结构牢固耐用，更具备极高的灵活性。通过增加不同的电气元器件，即可轻松扩展实训项目，满足从基础到高级、从单一技能到复合技术的全阶段教学需求，体现了卓越的可扩展性与二次开发能力。装置集成多重智能化安全保护体系，全方位保障设备与受训者的人身安全，是各类院校及培训机构进行电工电子基本技能、专业技能以及变频器与PLC综合技能训练的理想选择，同时也是开展电工等级考核与技能鉴定的标准平台。

一、装置核心特点

1. 真正的工业现场体验：采用独创的网孔板结构，实训方法灵活多变，元器件布局与接线方式完全模拟真实工控环境，使学生技能训练与未来岗位需求无缝对接。

2. 模块化综合设计：作为电工电子电力拖动实验台，它集安全用电、工具仪表使用、电机控制、PLC编程、变频调速及电子工艺于一体。实训内容覆盖广泛，综合性强，极大节省实训场地与设备投入。

3. 智能安全与豪华工艺：配备电压、电流双重漏电保护及全程监控的智能实验管理器，安全措施严密科学。整体外观豪华气派，是院校现代化实训室建设的标志性产品。

4. 先进的自动化技术集成：深度融合PLC控制与变频调速技术，标配三菱FX系列PLC与FR变频器，并支持MCGS组态软件通信监控，开展基于PLC及变频器的电气控制实训，培养工业自动化核心技能。

5. 智能化教学管理：标准配置的教师台兼具实训演示与电源集中控制功能，可统一管理全室学生台电源，大幅提升教学管理效率与整体用电安全参数。

二、技术性能指标

• 工作电源：三相四线（或三相五线）～380V±5% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)

• 装置容量：＜1.0KVA

• 整机重量：约200Kg

三、实训屏主体构成

1. 坚固结构：铁质双层亚光密纹喷塑机箱，铝质面板，经久耐用。

2. 电源系统：三相四线输入，设有电源指示、启动控制及线电压指示（三只450V电压表）。

3. 智能保护系统：设有电压型、电流型漏电保护器，配合单片机监控系统，能自动诊断过载或短路故障并切断总电源，确保实训装置与操作者绝对安全。

4. 高精度电源：

• 双路0-30V/2A可调稳压稳流电源。

• +5V直流稳压电源。

5. 实验管理器：具备时钟、定时报警、密码设置、电源管理、误操作记录等功能，为标准化考核提供统一依据。

6. 测量仪表：

• 智能功率/功率因数表（自动判别负载性质）。

• 直流数显电压表、毫安表（具备数据存储与查询功能）。

• 指针式交流电压表、电流表。

7. 核心功能模块：

• PLC实训组件：三菱FX1N-24mR主机及配套器件。

• 变频实训组件：三菱FR-S520SE-0.4KW变频器及外围器件。

• 函数信号发生器、单次脉冲源。

• 整流二极管、大功率负载电阻、不锈钢电机导轨及光电编码器。

四、全面实训项目清单

本网孔型综合实训装置支持以下三大模块上百个实训项目，助力学生达到中高级职业技能水平。

A. 电工基础与工艺技能模块

涵盖低压电工作业所有核心技能，包括：安全急救、工具仪表使用、导线连接、照明电路安装、配电板制作、电度表接线（直接与经互感器）、变压器绕制、电机的拆装与检测、以及各类经典电力拖动控制线路的安装与调试，如正反转、Y-△降压启动、能耗制动等。

B. 电子技术应用模块

通过数十套特制实训电路板，训练电子元件的识别检测、PCB制作、焊接工艺及实用电路的调试。项目包括：直流稳压电源、信号放大器、振荡器、声光控开关、智力抢答器、收音机、助听器等，全面培养电子产品的制作与维修能力。

C. 高级电气控制与自动化综合模块

此模块是本电力拖动变频调速PLC控制实训台的核心价值体现。

1. 电力拖动深化：完成对三相异步电动机、双速电机的各类复杂控制线路实训。

2. PLC编程控制：实现电机正反转、降压启动、能耗制动及典型机床（如C620）的PLC改造与控制。

3. 变频调速技术：完成变频器参数设置、多段速控制、外部端子控制、开闭环调速等实训。

4. PLC与变频器网络化综合控制：进行基于通信的多段速控制、开环与闭环调速等高级综合实训，掌握现代工业自动化系统的集成技术。

五、标准实训室配置方案（示例：25座）

• 学生实训单元：12张双人座防水耐磨操作桌，每桌配1台学生实训台。

• 教师控制单元：1套教师演示台，集成电源总控系统。

• 全室器材配备：提供详尽的电工、电子、电拖、PLC及变频器全套实训元器件、工具及仪表（详见原文清单），保障一人一岗，充分动手。
