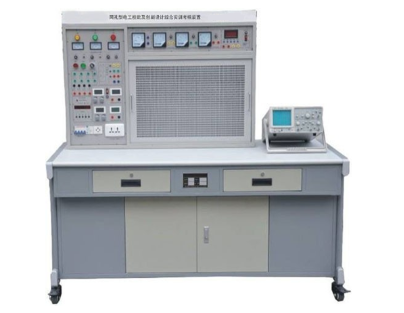

KCWKD-860A网孔型电工技能及创新设计综合实训考核装置

KCWKD-860A网孔型电工技能及创新设计综合实训考核装置

为精准响应我国职业教育发展与高技能人才培养的迫切需求，我们深入融合大中专院校、职业院校及技工学校在《电工技能训练》、《电工实训》、《电气控制技术》、《电力拖动控制线路与技能训练》等核心课程的教学精髓，正式推出这款网孔型电工技能及创新设计综合实训考核装置。本装置是专为夯实学生电工核心技能、激发工程创新思维、并实施标准化考核认证而设计的现代化综合训练平台。

本装置采用标志性的工业级网孔板结构，构建了一个开放、灵活、高度贴近真实生产现场的实训环境。其外形美观，结构坚固耐用，最大特色在于支持无限的创新设计与功能扩展——通过灵活增配元器件，即可快速开发新的实训项目，完美适配教学改革与技能进阶需求。集成智能化安全保护与管理系统，为操作者与设备提供全方位保障。它不仅非常适合各类院校及培训机构系统化训练学生的电工基本技能、专业技能和综合技能，更是进行国家电工等级考核与技能鉴定的权威平台，可助力学生达到职业技能鉴定中级以上水平。标准配置包含1台集成电源总控的教师台，用户可根据规模灵活增减学生台，构建豪华、规范、高安全性的现代化实训室。

一、 装置核心定位与优势

1. 开放式创新设计平台：核心采用网孔板结构，摒弃固定线路模式，为学生提供从元器件布局、线路规划、敷设到系统调试的完整工程实践机会。这种开放性极大地鼓励了创新设计与探索，使学生从“按图接线”升华为“自主设计”。

2. 技能训练与考核鉴定深度融合：作为一款综合实训考核装置，它集教学、训练、考核功能于一体。配备的智能实验管理器可设定考核时间、密码，并自动记录误操作，为职业技能鉴定提供客观、统一的标准化考核环境。

3. 模块化灵活扩展：所有电器元件均可自由在网孔板上安装组合。教学设计不再受限于固定功能，教师可根据行业发展或课程需要，轻松引入新的控制技术与元件，开发前瞻性实训项目，实现装置的可持续升级。

4. 工业级安全与智能化管理：设有电压、电流型双重漏电保护及单片机智能监控，故障时自动切断电源。高精度智能功率表、实验管理器等，不仅用于测量，更是培养学生规范化、数字化工作习惯的重要工具。

二、 详细技术性能规格

• 工作电源：三相四线（或三相五线）～380V±5% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 整机容量：＜1.0KVA

• 装置净重：约200Kg

三、 实训屏主体结构与核心单元

1. 坚固机箱：铁质双层亚光密纹喷塑结构，铝质面板，确保长期稳定运行。

2. 电源控制与指示系统：三相电源输入带指示灯，通过开关锁、按钮规范控制通断。输出端配有三只450V指针式电压表，实时监控三相线电压。

3. 高精度可调直流电源：提供两路独立的0-30V/1.5A稳压稳流电源，带数字表显示，满足控制电路、电子模块等多样化供电需求。

4. 智能安全与考核管理系统：

• 多重电气保护：电压型、电流型漏电保护器配合智能监控单元。

• 实验管理器：具备时钟、定时报警、密码考核、自动记录误操作次数等功能，是标准化技能考核的核心。

5. 先进测量仪表：

• 智能功率/功率因数表：自动判别负载性质（感L/容C），可存储数据，用于电能分析实训。

• 指针式交流仪表：交流450V电压表1只，5A电流表3只。

6. 实训配套器件：提供IN5408整流二极管、大功率负载电阻（用于电机降压启动与能耗制动）及外接仪器用的单三相插座。

四、 实训操作桌与实训室建设方案

• 学生实训操作桌：铁质双层喷塑结构，桌面为防火防水耐磨高密度板，配备元件储存柜与抽屉，坚固美观，功能实用。

• 标准实训室配置示例（1台教师台 + 12台学生台，25座）：

• 教师示教台1套：集成演示功能与全室学生电源智能管理。

• 学生实训单元12套：每套含实训操作桌及网孔型实训考核装置主机一台。

• 全室器材包：配备从人体复苏模型、全套电工工具（手电钻、钳子、电烙铁）、测量仪表（万用表、兆欧表、钳形表、电度表），到低压电器（接触器、继电器、各类开关）、电机（单相/三相异步电动机）等完备器件，满足分组及独立实训需求。

五、 系统化、阶梯式实训与创新考核项目体系

本装置支持涵盖安全、工艺、控制、检修四大领域的超过48个实训项目，构成从基础到综合、从模仿到创新的完整能力培养路径。

A. 电工安全、工艺与基础技能模块

1. 安全规范启蒙：低压验电、消防灭火、触电急救（口对口人工呼吸、胸外心脏按压）操作训练。

2. 基本工艺与识图：常用工具使用、导线连接与绝缘恢复、电工识图、规范布线工艺。

3. 照明与配电系统安装：日光灯电路、单相/三相电度表（直接与经互感器）接线、配电板制作、室内配线。

B. 电气控制与电力拖动核心技能模块

1. 低压电器拆装与检测：开关、交流接触器、启动器、小型变压器的拆装、结构与故障检测。

2. 电动机专项技能：三相/单相异步电动机的拆装、测试、运行维护、定期检修与典型故障排除。

3. 经典电力拖动线路安装与调试（创新设计的基础）：

• 基础控制：点动、自锁、过载保护。

• 正反转控制：接触器联锁、按钮联锁、双重联锁。

• 降压启动控制：Y-△启动（手动、接触器控制、时间继电器控制）、串联电阻降压。

4. 典型机床电气控制线路模拟安装：C620-1型车床、X62-W铣床的联锁控制线路安装，连接理论与工程实际。

C. 创新设计与综合考核应用模块（能力升华）

本模块鼓励学生在掌握经典线路后，进行迁移、集成与再创造。

• 项目拓展与系统集成：在完成基础线路基础上，设计并实现如“两地控制的Y-△降压启动系统”、“带定时功能的自动往返控制”等复合功能系统。

• 故障设置与检修考核：利用装置的开放性，教师可灵活设置隐蔽故障，考核学生的故障分析、诊断与排除能力，这是综合技能考核的关键环节。

• 针对电工技能鉴定的专项强化训练与模拟考核。
