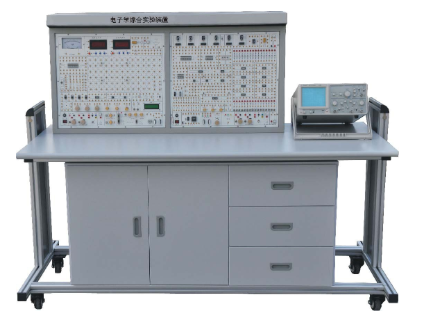

KCDM-1B型数字电路实验装置（双组）
产品概述
本数字电路实验装置是专为高等院校、职业院校电子、电气、自动化、计算机等相关专业设计的核心教学设备。它完美契合《数字电子技术》、《数字逻辑电路》等课程的教学大纲要求，为学生从理论认知到实践应用提供了完整的数字电路教学实验平台。装置采用双套系统设计，可同时支持两组学生独立进行实验，极大提升了实验室的利用率和教学效率。其开放式、模块化的架构不仅覆盖了所有基础数字电路实验，更为课程设计、毕业设计、电子竞赛及创新研究提供了广阔的拓展空间，是一款功能全面、安全可靠的数字电子技术实验箱。
核心功能与技术特点
双系统高效教学平台：装置集成两套独立的数字电路实验功能板，构成一个高效的数字逻辑实验设备。两组实验可同步进行，互不干扰，特别适合分组教学、对比实验和团队协作，有效解决了实验设备不足的问题，是构建现代化数字电路实验室的理想选择。
高可靠、多功能电源系统：
提供两路固定±5V/1A输出，其中+5V电源具备短路声光报警与自动保护功能。
配备两路0.0～18V/0.75A连续可调电源，通过灵活连接，可扩展获得0～±18V及0～36V的宽范围直流电源，满足各类芯片与电路的供电需求。
所有电源均配备短路软截止自动恢复保护，彻底杜绝因误操作损坏元件，确保实验过程安全无忧。
丰富的信号源与输入输出单元：
脉冲信号源：提供0.5Hz～300kHz连续可调的计数脉冲；输出四路BCD码（基频、1/20、1/4、1/8分频），基频分1Hz、1kHz、20kHz三档可调。
单次脉冲源：提供正、负极性各两路，便于触发电路与时序逻辑实验。
输入输出界面：设有16位逻辑电平输出开关、16位逻辑电平输入指示LED、六位十六进制译码显示器、拨码盘、复位按钮等，为组合与时序逻辑电路测试提供完备条件。
辅助功能单元：集成五功能逻辑笔、蜂鸣器、扬声器、音乐片、共阴数码管、LED指示灯及电位器等，支持综合性、趣味性实验开发。
开放式架构与强大扩展能力：
配备高可靠圆脚集成电路插座（包括40P、28P、24P、16P、14P、8P等多种规格），兼容性强，方便插接各种数字IC。
特别设有四个可装、卸固定线路实验小板的插座，支持定制化实验模块或选配数字EDA下载板（如Lattice ispLSI 1016），轻松升级为数字系统设计实验平台，实现从传统硬件实验到现代可编程逻辑设计的跨越。
详细技术规格
输入电源：单相三线 220V ±10% 50Hz
工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m
装置容量：＜200VA
外形尺寸：155cm × 80cm × 123cm（实验台）
丰富的实验项目体系
本装置配合详实的实验指导书，可完成从基础验证到综合系统设计的全系列实验，是功能强大的数字电子技术实训装置。
基础验证与核心单元实验：
晶体管开关特性、限幅与钳位电路
TTL与CMOS集成逻辑门功能及参数测试
集成逻辑电路接口与驱动技术
组合逻辑电路设计与测试（编码器、译码器、数据选择器）
触发器（RS、D、JK）功能与应用
计数器（同步、异步、N进制）设计与应用
移位寄存器功能及应用
脉冲信号产生与整形（多谐振荡器、单稳态触发器、施密特触发器）
555时基电路典型应用
D/A与A/D转换器原理实验
综合设计与创新应用实验：
智力竞赛抢答装置 – 综合运用编码、锁存、显示、报警电路
电子秒表 – 深入理解计时、译码、控制逻辑
三位半直流数字电压表 – 融合A/D转换、译码驱动与显示技术
数字频率计 – 综合时基、计数、锁存、显示系统设计
拔河游戏机 – 趣味性综合设计，涵盖计数、译码、状态判断
随机存取存储器(RAM) 2114A应用 – 了解存储器读写时序
在系统可编程(ISP)数字器件设计（需选配下载板）– 迈向现代数字系统设计前沿
装置核心优势与教学价值
本数字电路实验装置集教学性、实用性、安全性、扩展性于一体：
教学高效：双系统设计满足多人同时实训，配套实验项目由浅入深，助力学生系统掌握数字电路核心知识。
安全可靠：全方位的电源保护与高绝缘设计，保障师生人身与设备安全，可放心用于开放性、探索性实验。
开放创新：模块化插座与扩展接口支持学生自主设计电路，是开展课程设计、毕业设计和电子创新活动的优质数字电路创新实验平台。
经济耐用：一体集成多种功能，减少外置仪器依赖；结构坚固，元件经久耐用，显著降低长期运维成本。
