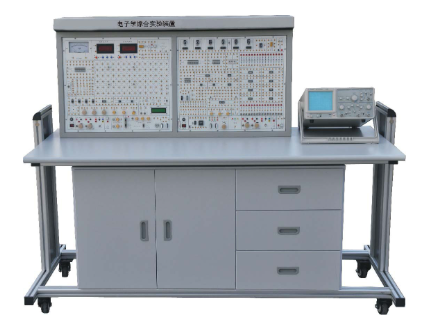

KCDM-1A型创新模拟电子电路实验装置（双组）
产品概述：重新定义模拟电子技术实践教学
在电子技术日新月异的今天，培养具备扎实电路分析与设计能力、敢于创新的工程人才至关重要。为此，我们精心打造了这款创新模拟电子电路实验装置。本装置不仅是传统《模拟电子技术》课程的实验设备，更是一个高度开放、功能集成、旨在激发学生设计思维与工程实践能力的模拟电路创新实验平台。其独特的双系统架构，允许两组学生同步独立开展实验，极大提升了教学效率和实验室利用率。通过将基础验证、单元设计、系统综合与创新应用有机结合，本装置为高等院校、职业院校的电子信息、通信工程、自动化等相关专业，提供了从理论到实践、从认知到创造的完整教学解决方案，是建设高水平模拟电子技术实验室的核心装备。
核心设计理念与功能特点
双系统高效实训平台：装置集成两套完整的模拟电路实验功能板，构成一个高效的模电教学实验台。支持对比实验、协作学习与分组竞赛，有效解决设备台套数不足的难题，是实现小班化、项目式教学的理想电子技术实训装置。
高性能、高安全电源与信号系统：
智能直流电源：提供两路固定±5V/1A（带短路报警）及两路0～18V/0.75A连续可调电源，可灵活组合为0～±18V、0～36V输出，满足从运放到功放的各种供电需求。全系列电源具备短路软截止自动恢复保护。
精密信号源：-5V～+5V连续可调直流信号源；多抽头交流电源（0V、6V、10V、14V、中心抽头17V）。
DDS函数信号发生器：采用直接数字频率合成技术，输出0.1Hz~3MHz高精度正弦波、方波、三角波，大屏幕LCD显示，配备数字键盘输入，支持内外测频，是电路测试与设计的优质信号源。
齐全的测量仪表与辅助单元：
配备0.5级精度直流数字电压表（200mV-200V）与直流数字毫安表（2mA-200mA），提供精确测量。
集成1mA镜面指针表、继电器、扬声器、蜂鸣器、可控硅、信号灯、功率电阻、桥堆、稳压块等丰富外围器件，为综合性、应用性实验提供完备条件。
模块化与开放式创新架构：
固定实验板与分立元件相结合：标配五块核心单元实验板（单管/负反馈放大器、射随器、RC振荡器、差动放大器、OTL功放），同时提供大量圆脚IC插座（40P、14P、8P等）及镀银管座，支持用分立元件自主搭建电路。
可扩展设计：设有四个可装卸实验小板的插座，并支持选配模拟EDA下载板（如Lattice ispPAC），轻松升级为在系统可编程模拟电路实验平台，实现从传统硬件实验到现代可编程模拟器件设计的跨越。
高可靠连接：所有测试点采用自锁紧防转叠插座，接触可靠，耐用性强。
详细技术规格
输入电源：单相三线 220V ±10% 50Hz
工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)
装置容量：＜200VA
外形尺寸：155cm（长）× 80cm（宽）× 123cm（高）
系统化、进阶式实验项目体系
本装置配套详实的实验指导书，支持完成从基础到前沿的全系列实验，完美体现模拟电子技术实训装置的教学价值。
基础理论与单元电路实验：
常用电子仪器使用技能训练
晶体管共射极单管放大器
场效应管放大器
负反馈对放大器性能的影响
射极跟随器（电压串联负反馈）
差动放大器性能研究
集成运算放大器主要参数测试
集成运放基本运算电路（比例、加/减、积分、微分）
综合应用与信号处理实验：
集成运放构成有源滤波器（低通、高通、带通）
集成运放构成电压比较器
集成运放构成波形发生器（方波、三角波）
RC桥式正弦波振荡器
LC变压器反馈式正弦波振荡器
函数信号发生器的组装与调试
压控振荡器（VCO）特性研究
功率放大与电源技术实验：
OTL低频功率放大器
集成功率放大器及其应用
串联型晶体管直流稳压电源
集成稳压器的应用与测试
晶闸管可控整流电路
系统设计与创新研究实验：
温度监测与控制电路 – 综合传感器、放大、比较、执行机构
万用电表的设计与调试 – 深度融合模拟电路与测量技术
在系统可编程模拟器件设计（需选配下载板）– 探索现代模拟电路设计前沿
产品核心优势与教学价值
本创新模拟电子电路实验装置集教学性、创新性、安全性、前瞻性于一体：
激发创新潜能：开放式架构鼓励学生突破实验指导书的限制，自主设计、搭建并调试电路，是开展电子设计竞赛、课程设计和毕业设计的优质模电创新实践平台。
提升教学深度：实验项目涵盖“器件-电路-系统”全链条，双系统设计支持探究式、对比式学习，助力学生深刻理解模拟电路的本质。
保障实验安全：全系统电源保护、电流型漏电保护器及高绝缘设计，为师生提供安全的探索环境，尤其适合开放性、研究性实验。
投资效益显著：一体集成电源、信号源、测量仪表及多种实验模块，功能强大，扩展灵活，有效降低实验室总体建设与维护成本。
