KCDYS-011型电工电子综合应用创新实训装置

KCDYS-011型电工电子综合应用创新实训装置

产品核心定位：面向未来的高阶工程教育平台

在当今产业升级与技术创新驱动下，培养具备扎实理论基础、卓越工程实践能力和突出创新精神的高素质技术技能人才已成为职业教育的核心目标。为此，我们隆重推出这款电工电子综合应用创新实训装置。本装置绝非传统验证性实验箱的简单升级，而是一个高度开放、功能集成、深度适配“新工科”教学需求的电工电子创新实训平台。它专为高等院校、职业院校的电气自动化、电子信息工程、机电一体化、智能制造及相关工科专业量身打造，完美支持《模拟/数字电子技术》、《电力电子技术》、《电气控制与PLC》乃至《创新综合实践》等核心课程的教学、实训、课程设计、毕业设计及科研开发，是构建高水平电工电子综合实训室的基石。

一体化设计理念：从基础验证到综合创新的无缝衔接

本装置采用“基础单元模块化、系统平台集成化、实训项目开放化”的先进设计理念，彻底打破了传统实验设备功能单一、扩展性差的局限。

1. 深度融合的实训内容：装置将电工基础、电子技术、电力电子及电气控制等多学科知识有机融合。学生可在同一平台上，完成从电路基本原理验证、模拟/数字电路设计，到电机控制、电力变换、智能系统开发等层层递进的综合训练，构建系统化的工程知识体系。

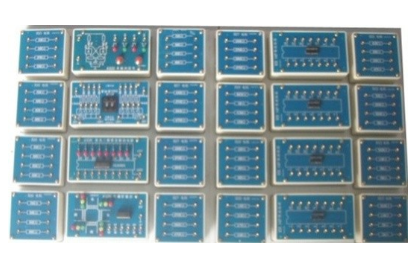

2. 完全开放的创新平台：告别“按图接线”的傻瓜式操作模式。我们提供超过156个透明创新电子模块（详见表1），所有电路元件、芯片布局一目了然。学生需像真正的工程师一样，根据任务要求，自主选型、设计电路、在通用PCB板或网孔板上搭建并调试系统。这种模式极大地激发了学生的主动性与创造性，是培养解决复杂工程问题能力的电气电子综合实验装置。

3. 强大的可扩展性：平台基础配置即可满足大纲要求。用户可根据专业发展前沿，轻松添置相应的PLC、变频器、单片机、物联网等功能扩展模块，将实训内容延伸至智能制造、工业互联网等新兴领域，确保教学设备十年不落伍，投资效益最大化。

核心技术参数与智能化配置

• 工作电源：三相五线制 AC 380V±10% 50Hz

• 工作环境：-10℃～40℃；湿度 ≤90%（25℃）

• 整机尺寸：1600×700×1100mm（电工电子实训台）

• 整机容量：≤1.5KW

• 安全保护：符合国标，具备接地、漏电、过流、短路全方位保护，采用高绝缘安全插座及导线。

核心部件功能详解：

1. 多功能电源控制屏：

• 交直流电源系统：提供三相380V、单相0～250V可调交流电源；0-30V/2A、0-220V可调直流稳压电源；以及±5V, ±12V, ±15V, ±24V多路固定直流电源，满足各类电路供电需求。

• 高精度智能测量仪表：

• 真有效值交流电压/电流表（0.5级），自动量程，频率范围宽。

• 直流数显电压表/毫安表（0.5级），具备超量程保护。

• 智能功率、功率因数表：采用DSP技术，可测量功率、功率因数，自动判别负载性质，并能存储测量数据，支持高级电路分析。

• DDS函数信号发生器/频率计：输出0.1Hz-3MHz高精度正弦波、方波、三角波，配备100MHz频率计，为模拟、数字电路实训提供优质信号源。

2. 模块化实训组件：

• 所有电子元件均封装于透明创新模块盒中，符号清晰，参数可见，兼作教具。

• 模块种类齐全，包含电阻、电容、电感、二极管、三极管、晶闸管、IGBT、场效应管、多种集成电路（运放、定时器、逻辑门、计数器、译码器、D/A、A/D等）及传感器、执行器模块。

• 配套专用实训导线，连接可靠，防短路。

覆盖全链条的实训项目体系

本电工电子综合应用创新实训装置支持数百个实训项目，旨在培养学生从认知、应用、综合到创新的全链条能力。

A. 电工技术与应用创新

• 电路基础：基尔霍夫定律、戴维南定理、一阶电路暂态过程、交流电路参数测量、功率因数提高。

• 磁路与变压器：自感互感研究、单相/三相变压器特性。

• 综合应用项目：直流稳流/稳压电源研究、调光台灯电路、铜电阻温度计设计。

B. 模拟电子技术综合与创新

• 基础放大电路：单管/多级放大、负反馈、功率放大（OTL、集成功放）。

• 集成运放应用：基本运算电路、有源滤波、波形发生（正弦波、方波、三角波）。

• 电源技术：整流滤波、集成稳压、DC-DC变换。

• 综合创新项目：助听器、恒温控制器、烟雾报警器、函数信号发生器的制作与调试。

C. 数字电子技术综合与创新

• 组合逻辑电路：编码器、译码器、数据选择器、加法器。

• 时序逻辑电路：触发器、计数器、寄存器。

• 综合系统设计：数字钟、交通灯控制器、电子密码锁、抢答器、彩灯控制器、数控波形发生器。

D. 电力电子技术与电机控制

• 功率器件应用：晶闸管、IGBT、MOSFET特性与驱动。

• 变流电路：可控整流、交流调压（调光台灯）、直流斩波。

• 典型应用：基于PWM的直流电机调速系统。

产品核心优势与教学价值

1. 培养创新能力：开放的模块化设计鼓励学生自主设计与调试，是进行电子设计竞赛、毕业设计、科研孵化的理想电工电子创新平台。

2. 提升教学效率：一体化设计节省实验室空间与设备投入，丰富的项目库支持分层、分模块教学，满足不同层次学生的学习需求。

3. 保障实验安全：多重电气安全防护与绝缘设计，确保师生在探索性实验中的人身与设备安全。

4. 赋能教师发展：为教师实施项目式教学、案例教学提供了强大支撑，助力“金课”建设与教学改革。
