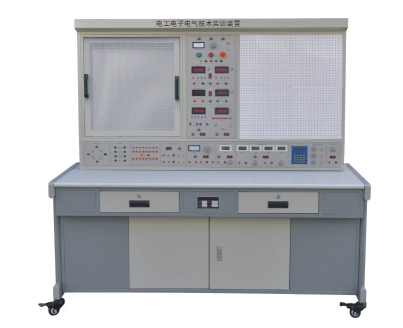

KCWDZ-A型电工电子电气技术实训装置
产品概述与核心优势
在当今强调实践能力的职业教育领域，一套高效、全面的实训装备是提升教学质量的关键。电工电子电气技术实训装置正是为此而生的综合性教学平台。本装置严格遵循国家职业技能鉴定标准，深度融合了电工技术与电子技术两大核心技能模块，旨在为高等院校、职业院校的电子、电气、自动化、机电一体化等相关专业，以及企业社会培训提供一站式的电工电子综合实训平台。
本电气技术实训设备的设计理念源于生产实践，充分吸收了各工种技能考核的丰富经验。它集成了高精度电源、智能测量仪表及多种功能模块，不仅为教学实训提供了坚实基础，更可为职业技能等级鉴定提供客观、精确的评估依据。装置采用人性化设计，结构坚固美观，操作安全便捷，是培养适应现代产业需求的复合型高技能人才的理想电工电子实训台。
核心功能特点：为什么选择我们的实训装置？
电工电子一体化深度融合：本装置首创性地将电工技能实训与电子技术实训完美融合于一体。学生可在同一平台上无缝切换或同步进行强电与弱电、硬件与软件的综合训练，彻底打破传统教学中学科割裂的壁垒，培养真正的“电-子”复合型思维与动手能力。
同步实训，高效教学：独特的系统设计允许电工实训与电子实训同时进行，互不干扰。这极大地提高了实验室的利用率和课堂教学效率，使分组教学、项目式教学等现代教学模式得以顺利实施，是电气电子综合实验装置的理想选择。
模块化创新设计，无限扩展：装置采用“透明创新电子模块”与“多功能网孔板”相结合的创新架构。透明模块直观展现电子元器件与电路原理，网孔板则支持自主布局安装各种电气控制元件。这种设计使得实训项目能够根据教学大纲、竞赛要求或新技术发展进行灵活扩展与定制，满足从基础认知到创新研发的全阶段教学需求。
详细技术参数与安全设计
输入电源：三相四线制380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
整机容量：＜1.5KVA
外形尺寸：1680×700×1630mm（实训台）
核心配置亮点：
1. 智能化电源控制屏：
控制屏是这套电工电子电气实验设备的心脏，配备双重安全保护（电压型、电流型漏电保护器），所有输出均具备监视与短路保护功能。其主要提供：
多路交直流电源：三相380V交流、可调交流（3-20V）、固定双14V交流、0-30V连续可调直流稳压电源、±5V/±12V固定直流电源。
精密信号与测量系统：0-500mA可调恒流源、0.5-300KHz连续可调脉冲源、高精度功率输出函数发生器（DDS技术，0.1Hz-3MHz）。
高精度测量仪表：真有效值交流数字电压/电流表、直流数字电压/电流表、交流数字毫伏表、智能功率/功率因数表（可存储数据）。八路逻辑电平输出与指示，满足数字电路实训需求。
全方位人身安全保护体系，确保实训过程绝对安全。
2. 灵活的实训操作平台：
实训桌：钢木结构，坚固耐用，设有多个储物空间，方便管理工具、仪表和耗材。
不锈钢网孔板：支持电气控制线路的元件安装、配线与调试，锻炼学生的电气布线工艺。
九孔万能电路插板：与透明电子技术实训模块配合使用，可快速搭建各种模拟与数字电路，模块透明直观，符号清晰，拆装便捷，极大激发学生的动手与创新兴趣。
丰富的实训项目配置
本装置配套的实训组件和模块，可支持完成数百个实训项目，全面覆盖教学大纲与职业技能鉴定要求。
A. 电工技能与工艺实训
电工基础：导线连接、电工布线、常用仪表（万用表、兆欧表、钳形表）使用。
照明电路：日光灯、调光台灯、室内配线安装。
电机与控制：三相异步电动机点动、自锁、正反转、Y-△降压启动、顺序控制等经典线路。
电力计量：单相/三相电度表直接与经互感器接线、功率因数测量。
B. 电子技术综合实训
模拟电子：晶体管放大器、运算放大器应用、功率放大器、直流稳压电源制作、振荡电路。
数字电子：门电路测试、组合逻辑电路（编码器、译码器）、时序逻辑电路（触发器、计数器）、脉冲信号产生。
综合应用：电子门铃、报警器、闪光灯、收音机组装、充电器等趣味性与实用性项目。
C. 电气控制与高级技术实训
机床电气排故：模拟X62W铣床、C620车床等经典机床电气控制线路。
可编程控制器（PLC）应用：可与PLC扩展模块配合，完成复杂逻辑控制。
变频调速技术：支持变频器控制电机调速实训。
为什么本装置是您的优选？
本电工电子电气技术实训装置不仅仅是一套设备，更是一套完整的教学解决方案。它通过：
一体化设计，节约实验室建设成本与空间。
项目化引导，紧扣实际应用，提升学生解决复杂工程问题的能力。
安全可靠保障，让教师安心教学，学生大胆实践。
强大扩展性，能够伴随课程改革不断升级，保护投资长期价值。
无论您是计划新建实验室，还是对原有实训室进行现代化升级，这款功能全面、安全高效、管理便捷的电工电子综合实训平台都是助力您培养高素质技术技能人才的得力伙伴。
