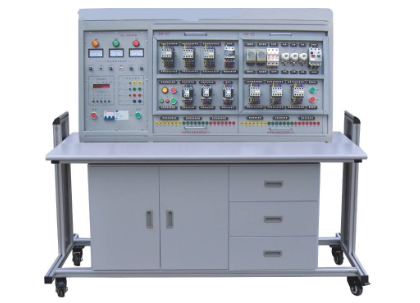

KCWKD-870B型电气控制技能实训装置

KCWKD-870B型电气控制技能实训装置

为全面满足我国职业教育与技能人才培养中对实践操作能力的迫切需求，我司综合了多所大中专院校、职业院校、技工学校在《电力控制技术》、《电力拖动控制线路与技能训练》、《工厂电气控制技术》、《继电接触控制技术》等核心课程中的实验与实训教学要点，成功研发出本系列模块化电气控制技能实训装置。本装置采用先进的挂箱式结构，所有电器元件触点均引至专用接线端子，通过工业标准线槽走线，营造逼真的工程环境，有效保护元器件。其强大的可扩展性支持后续升级加入PLC与变频调速等前沿技术模块，是一款面向现代电气控制的多功能电力拖动实训台。

核心产品优势与特点

1. 模块化设计，灵活高效：核心电气控制线路均集成于标准化挂箱上，更换便捷、操作方便。此设计不仅便于教学管理，更能轻松扩展功能或开发新实训项目（如PLC控制、变频调速），确保实训内容始终具备典型性、先进性与实用性，是理想的模块化电气控制实训装置。

2. 电源简易，节省投入：整套装置仅需接入三相四线交流电源即可投入教学使用，占地面积小，极大节约了实训室空间，降低了学校在基础建设上的投资成本。

3. 双重保护，安全可靠：系统集成电压型漏电保护器与电流型漏电保护器，构成双重安全防护网，确保操作者人身安全。所有电源输出均具备软截止过载与短路保护功能，安全系数高。

4. 智能考核，标准统一：控制屏内置定时器兼报警记录仪，可实现实训时间设定、自动报警、电源控制等功能，并能准确记录操作错误导致的告警次数，为学生的技能训练与考核提供了客观、统一的评价标准，是一款优秀的电工技能考核装置。

5. 工业标准，贴近实战：所有元器件通过导线连接至接线端子，学生直接在端子上进行规范接线，有效避免了元件损坏。采用线槽布线方式，高度接近工业现场的真实环境，培养学生良好的工程习惯。

详细技术性能参数

• 工作电源：三相四线（或三相五线制）AC380V ±5% 50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%(25℃)

• 装置容量：＜1.0kVA

• 外形尺寸：1300mm × 700mm × 1400mm（长×宽×高）

装置系统组成与配置

（一）电源控制屏

屏体为铁质双层喷塑结构，铝质面板。提供总电源控制、监测与保护。

• 采用无线遥控控制三相电源输入，经漏电保护器、总开关后，由接触器控制通断。

• 配备450V指针式交流电压表3只，实时指示三相输入电压；电源指示灯3只。

• 提供三相四线电源输出，具备单片机监控的过载/短路软截止保护与声光告警功能。

• 集成定时报警记录仪，兼具时钟、定时、报警、断电及记录操作错误次数功能。

（二）实训桌

桌体采用铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉与储物柜，便于存放工具与资料。

（三）核心实训挂箱组件

1. DW-71 电力拖动培训组件（一）：含交流接触器3只、中间继电器2只、热继电器2只、按钮3只、指示灯2只。

2. DW-72 电力拖动培训组件（二）：含时间继电器2只、熔断器、断路器、行程开关4只、整流桥等。

3. DW-73 电力拖动培训组件（三）：含转换开关、控制变压器、大功率电阻等。

4. DW-74 电力拖动培训组件（四）：提供0-240V可调交流电源、0-220V直流可调电源及直流调速电阻器。

（四）动力单元

• 三相鼠笼式异步电动机（380V，Y/△接法，带离心开关）2台

• 直流电动机（220V）1台

（五）连接线

采用高可靠封闭式护套手枪插连接线，内部为多股无氧铜丝，外披PVC绝缘层，插头接触性能优良，安全耐用。

可完成的实训项目列表

本电气控制技能实训装置可完成以下丰富多样的实训项目，全面覆盖经典电力拖动控制技术：

一、电动机基本控制线路

1. 闸刀开关正转控制线路

2. 接触器点动正转控制线路

3. 具有自锁的连续运行控制线路

4. 具有过载保护的连续运行控制线路

二、电动机正反转控制线路

1. 倒顺开关控制正反转线路

2. 接触器联锁的正反转控制线路

3. 按钮联锁的正反转控制线路

4. 按钮与接触器双重联锁的正反转控制线路

三、电动机位置与顺序控制

1. 工作台自动往返行程控制线路

2. 控制电路联锁控制线路

3. 主电路联锁控制线路

4. 手动顺序起动控制

5. 自动顺序起动控制

四、电动机降压启动控制线路

1. 接触器控制串联电阻降压起动

2. 时间继电器控制串联电阻降压起动

3. 手动Y-△降压起动

4. 接触器控制Y-△降压起动

5. 时间继电器控制Y-△降压起动

6. QX3-13型Y-△自动起动控制线路

五、电动机制动控制线路

1. 半波整流能耗制动控制线路

2. 全波整流能耗制动控制线路

3. 单相运行反接制动控制线路

六、典型机床电气控制线路仿真

1. C620型普通车床电气控制线路

2. C6163型车床电气控制线路

3. 电动葫芦电气控制线路

七、直流电动机控制线路

1. 直流电动机启动控制

2. 直流电动机调速控制

3. 直流电动机正反转控制

4. 直流电动机制动控制
