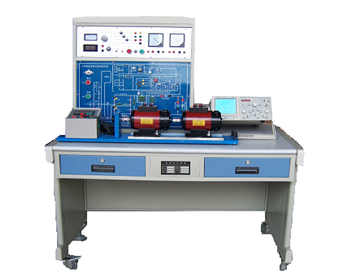

KCWTS-A型小容量晶闸管直流调速技术实验装置
在电力电子技术及电机调速控制领域的教学与技能鉴定中，一套经典、可靠且功能专一的实验平台至关重要。本款小容量晶闸管直流调速技术实验装置，正是严格依据国家最新《职业标准》与行业规范，为高等院校、职业院校及技能鉴定机构量身打造的专业教学实训设备。它专注于晶闸管直流调速系统的原理验证与故障分析，是学习单闭环直流调速控制技术的理想直流调速技术教学实验设备。
产品核心概述
本实验装置核心采用经典的小容量晶闸管直流调速电路，主电路为单相桥式半控整流结构。控制系统融合了电压负反馈、电流正反馈、电流截止负反馈等经典环节，并配有串联微分校正网络，完整再现了工业中常用的单闭环有静差直流调速系统。装置特别设计了故障设置箱与扩展接口，教师可根据教学与考核需求，灵活设置多种典型故障，有效锻炼学员对晶闸管直流调速系统的分析、调试与检修能力。其设计兼顾了教学演示与实操考核的双重需求，尤其适用于维修电工中、高级工的职业技能培训与鉴定。
装置核心特点与优势
体系经典，教学针对性强：以经典的小容量晶闸管调速系统为蓝本，涵盖触发、整流、反馈、保护等完整环节，是学习《电力电子技术》、《电机与拖动》、《自动控制系统》等课程的优质直流调速实验台。
安全规范，保护措施完善：内置隔离变压器，确保人员实验安全，并为示波器观测波形提供便利。配备电流型漏电保护装置及专用实训连接线，构建了完善的人身安全保护体系。
故障模拟，提升排故能力：专用的故障设置箱可设置不低于10个故障点，能模拟调速系统常见故障，使本装置成为高效的维修电工中高级考核设备，显著提升学员的工程实践与故障诊断技能。
测量精准，配置专业实用：配备镜面精密指针式直流电压表、电流表及智能数显转速表，结合高精度光码盘测速系统，可精确测量转速、电压、电流等关键参数，满足直流调速技术参数测量的实验要求。
结构坚固，配套完整：实训桌采用优质钢材与防火耐磨桌面，配套固定电机导轨保证电机同心度，提供直流并励电动机、直流发电机及负载电阻，构成完整的晶闸管直流调速实训平台。
详细技术性能参数
输入电源：单相 AC220V ±10%，50Hz
整流输出：直流电压 0~180V 连续可调，最大输出电流 2A
励磁电源：直流 180V 稳压输出
调速性能：调速范围 D ≥ 10，静差率 S ≤ 10%
驱动电机：直流并励电动机（185W，220V，1500r/min）
负载单元：直流发电机（240W，带制动装置模拟负载）
工作环境：温度 -10℃ ~ +40℃，湿度 <85%（25℃）
整机容量：< 1.5kVA
系统基本配置清单
电源控制屏 (DM01)
单相220V交流电源（带短路保护）。
直流220V励磁电源。
安全隔离变压器。
精密测量仪表：交流电压表、直流电压表(±300V)、直流电流表(±2A)。
故障设置箱：可设置多种系统故障。
电流型漏电保护装置及电源插座。
实训桌 (DM02)
铁质双层喷塑结构，防火耐磨桌面，带抽屉，底部配有万向轮与固定调节机构。
测速系统 (DQ03-1)
固定电机导轨、高精度光电编码器、智能数显转速表，确保转速测量准确稳定。
动力与负载单元
DQ09 直流并励电动机：185W，作为被控对象。
DQ07-1 直流发电机：240W，作为模拟负载，用于测定机械特性。
功率电阻箱：提供可调负载电阻。
专用实验连接线
强电部分采用高可靠护套手枪插连接线，安全防触电。
弱电部分采用弹性裸露插接线，接触可靠，专线专用，保障实验安全与便利。
可完成的核心实训项目
本小容量晶闸管直流调速技术实验装置可支持完成以下系列实验，全面覆盖从器件到系统的学习过程：
电力电子器件实验：熟悉单结晶体管的工作原理、特性及其在触发电路中的应用。
触发电路调试：单结晶体管触发电路的调试与波形观测，掌握同步电压、移相控制、脉冲输出等关键概念。
系统操作与调试：单闭环有静差直流调速控制系统的搭建、启动、调速与停机操作实训。
系统静特性研究：测量并分析具有电流截止负反馈环节的直流调速系统在不同反馈强度下的静特性曲线（转速-电流特性），理解反馈环节对系统性能的影响。
故障诊断与维修：利用故障设置箱，进行单闭环直流调速控制系统典型故障的排查与检修，强化对系统工作原理的理解和工程实践能力。
