KCKHS-760C型高级电工、电拖实训考核装置

KCKHS-760C型高级电工、电拖实训考核装置

在现代化电工技能人才培养体系中，一套专业、全面且可靠的实训设备至关重要。KCKHS-760C型高级电工电拖实训考核装置，正是严格遵循国家职业标准，专为高级电工培训与技能鉴定而设计的创新型综合教学平台。本装置完美融合了电力拖动控制与照明电路实训，是进行电拖实训考核、提升学员实操能力的理想选择。

产品核心概述：一体化设计，多功能集成

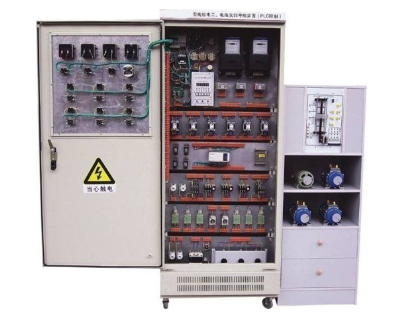

本高级电工电拖实训考核装置采用标准电气控制柜为主体，创新利用柜体双面空间，科学布局各类电器元件与实验器材。它并非简单的设备堆砌，而是一个集教学、实训、考核、鉴定于一体的高级电工电拖实训考核平台。其设计始终坚持理论联系实际，突出技能训练，兼具高度的针对性、实用性与科学性，已在全国众多职业院校、技工学校及职业技能鉴定中心得到广泛应用，以设计合理、实操便捷、节省空间的优质口碑，成为电工电拖实训领域的标杆设备。

为极大延长核心元件的使用寿命并降低实训耗材成本，装置内所有电器的接点均连接至专用接线端子。学员通过在端子排上进行规范接线，连接电机与电器来完成实验，有效避免了元件直接损耗，使得这款电工考核装置能够长期、稳定地服务于高强度培训与考核工作。

核心技术特点与优势

1. 规范标准，针对性强：严格依据《工人技术等级标准》和《职业技能鉴定规范》设计，实训内容直接对标高级电工认证要求，确保培训与考核的有效性。

2. 结构紧凑，功能全面：标准柜式设计集成度高，占地面积小。一面侧重照明与单相电路，另一面涵盖复杂的电力拖动控制，一机多能，满足电拖实训考核的全部核心项目。

3. 安全耐用，经济节能：独特的接线端子转接设计，保护了昂贵电器元件的触点，显著降低设备维护成本和实验材料消耗，体现了高级电工实训设备的卓越经济性。

4. 软硬结合，拓展先进：在涵盖传统继电器接触器控制的同时，集成可编程控制器（PLC），支持基础的PLC编程与控制实训，使电工电拖实训内容紧跟工业自动化发展趋势。

详尽实训功能与项目清单

该高级电工电拖实训考核装置能支持超过50项经典实训项目，全面覆盖初级至高级电工技能点：

一、照明与单相电路模块

包括触摸开关、声光控、人体感应控制白炽灯电路；日光灯安装；单相电度表直接与间接安装；单相电动机控制等。

二、电力拖动控制模块

这是电拖实训考核的核心，涵盖电机所有基本控制电路：

• 基础控制：点动、自锁、多地控制、顺序控制。

• 正反转控制：按钮联锁、接触器联锁、双重联锁。

• 降压启动控制：星三角（Y-△）启动、串电阻降压启动。

• 制动控制：反接制动、能耗制动。

• 调速控制：双速电机切换、直流电机调速。

• 典型机床电路仿真：C620-1车床、电动葫芦、Y3150滚齿机控制。

三、PLC电气控制模块

集成三菱PLC主机，可完成：

• PLC控制电动机启停、正反转、顺序启动。

• PLC控制电动机Y-△启动及转换时间调节。

• PLC控制工作台自动往返运动。

• 复杂的四层电梯控制系统仿真项目。

四、仪表与测量电路

包含各种电压表、电流表、功率表安装，以及电流互感器的星形、三角形、差动等多种接线电路实训，巩固学员在电气测量方面的技能。

核心装置配置清单（摘要）

本高级电工考核装置配置丰富，选用正泰、德力西等知名品牌工业级元件，确保实训的真实性与可靠性。

电工部分：配备日光灯组件、多种开关（单联、双联、调光、触摸、声光控、人体感应）、漏电开关、单相电度表、单相交流电机等。

电拖部分：核心包括三相漏电开关、交流接触器、热继电器、时间继电器、行程开关、电流互感器、三相四线有功/无功电度表。动力部分提供鼠笼式三相异步电机、双速异步电机、直流并励电动机各一台。

PLC与控制部分：集成三菱40点PLC主机及配套电源。提供交流电压表、电流表、按钮、指示灯、转换开关等。

仿真模型：独家配备四层电梯仿真模型一台，用于复杂的顺序控制与PLC综合应用实训。

主要技术参数

• 输入电源：三相四线AC380V±5%，50Hz

• 外形尺寸：700mm（宽）×500mm（深）×1700mm（高）

• 整体容量：<1.5KVA

• 安全保护：配备漏电保护、过载保护、外壳接地等多重安全措施
