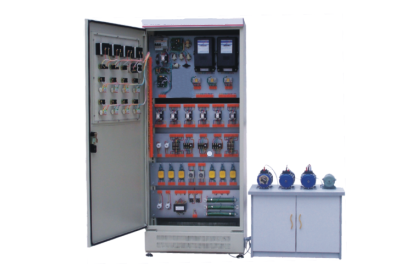

KCKHS-760B型中级电工、电拖实训考核装置(柜式)
在电工职业技能人才培养的进阶道路上，针对中级电工的专业化、系统化实训至关重要。本款中级电工电拖实训考核装置，严格依据国家《工人技术等级标准》与《职业技能鉴定规范》中的中级工要求进行设计与开发，是一款集教学演示、技能实训、能力考核与职业鉴定于一体的柜式多功能电工电拖实训设备。它专为夯实学员电气控制核心技能而打造，是各院校与鉴定机构开展中级电工资格认证的理想实训考核平台。
产品核心概述：专为中级电工技能进阶设计
本装置采用工业标准电气控制柜体，充分利用柜体双面空间进行模块化布局，一面专注于照明及单相配电电路实训，另一面则集成完整的电力拖动控制系统。这种设计使一台设备能够全面覆盖中级电工考核鉴定中要求的电力拖动与照明电路核心实操项目，实现了理论教学与技能实践的深度融合。作为一款经典的电拖实训考核装置，它坚持以能力为本位，突出中级电工必备的技能训练，具有极强的针对性、实用性与科学性，已在全国众多职业院校、技工学校及职业技能鉴定中心获得广泛应用，以其结构合理、操作便捷、节省空间的突出优点，成为中级电工培训领域的优选方案。
为保障设备在长期高频次实训中的稳定可靠，并有效控制实训耗材成本，装置内所有电器元件的接点均连接至高强度接线端子。学员通过在这些专用端子上进行规范布线，连接电机与负载来完成实验，这一设计极大保护了核心电器元件，显著降低了误操作损耗，确保了这款电工实训考核柜能够持久、经济地服务于教学与考核工作。
装置核心特点与优势
标准契合，目标明确：完全针对中级电工国家职业标准设计，实训项目与考核要求精准对接，确保培训内容与技能鉴定的一致性，是名副其实的中级电工认证考核设备。
结构紧凑，功能集成：标准柜式双面设计，将照明电路、电力拖动、仪表测量三大实训模块有机整合，占地面积小，实训功能全，充分满足中级电拖实训的综合性要求。
安全耐用，经济高效：独特的接线端子过渡保护设计，延长了接触器、继电器等关键元件的电寿命，大幅减少了因接线不当导致的器件损坏，体现了中级电工实训装置的高可靠性与低维护成本。
项目丰富，覆盖全面：提供从基础照明控制到复杂机床电路仿真的数十个实训项目，循序渐进地培养学员对典型电气控制系统的安装、调试与排故能力，全面支撑中级电工技能培训体系。
详细实训项目列表
该中级电工电拖实训考核装置支持完成以下四大类实训项目，系统提升学员技能：
一、照明与单相动力电路
涵盖触摸开关、声光控、人体感应等智能照明控制；日光灯电路安装与调试；单相电度表直接与间接接线；单相电动机启停控制等基础技能。
二、电力拖动控制电路（核心实训模块）
此模块是中级电拖实训考核的重点，包含电动机各类经典控制线路：
基础控制环节：点动、自锁、多地控制、顺序控制。
正反转控制：电气联锁、机械按钮联锁以及双重联锁正反转控制。
降压启动控制：电阻降压启动、星形-三角形（Y-△）降压启动。
制动控制：反接制动控制电路、能耗制动控制电路。
变速控制：双速电动机高低速切换控制。
典型生产机械电气仿真：C620-1型普通车床、电动葫芦、Y3150型滚齿机控制电路。
三、电气测量与互感器电路
包含电压表、电流表的直接接入法；电流互感器与电流表的配合使用；单相、三相四线制有功/无功电度表的直接与间接安装；电流互感器的星形、三角形、不完全星形及差动接线等多种测量电路。
四、自主设计与排故
在掌握标准电路基础上，支持学员进行自由电路设计，并可由指导教师设置隐蔽故障，用于训练和考核学员的电气控制系统故障分析与排除能力，这是中级电工考核的关键环节。
装置标准配置清单（摘要）
本中级电工考核装置配置齐全，所有电器元件均选用国内知名品牌，确保实训的工业真实性与操作手感。
电工部分：配置日光灯实训组件、各种开关（单联、双联、调光、触摸延时、声光控、人体感应）、单相漏电保护器、单相电度表、单相交流电动机等。
电拖部分：核心配置包括三相漏电断路器、交流接触器、热继电器、时间继电器、中间继电器、行程开关（限位开关）、电流互感器、三相四线有功及无功电度表。驱动部分提供鼠笼式三相异步电动机、双速异步电动机、直流并励电动机各一台，满足所有拖动实验需求。
控制面板部分：配备交流电压表、交流电流表、信号指示灯、控制按钮、万能转换开关等，用于监控与操作系统运行状态。
主要技术参数
工作电源：三相四线制 AC380V ±5% 50Hz
设备容量：＜1.5KVA
外形尺寸（宽×深×高）：700mm × 500mm × 1700mm（注：原文单位“cm”有误，应为“mm”）
安全保护：设有漏电保护、短路保护、过载保护及接地保护等多重安全机制，符合教学安全标准。
