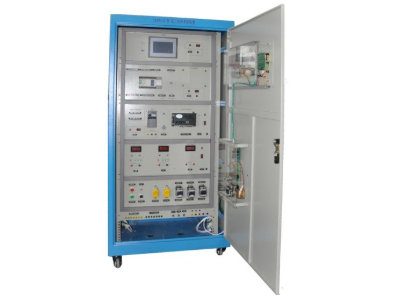

KCWXG-01A型电工实训考核柜（双面型）
在电气工程与自动化技术飞速发展的今天，培养具备综合应用能力的复合型技能人才是职业教育的核心目标。本电工实训考核柜正是为此精心设计的现代化教学装备。它采用标准工业配电柜为平台，创新性采用双面结构，高度集成了传统电工技能与先进工业自动化技术。柜体一面集中布置电源、仪表及低压电器，另一面则集成三菱PLC（FX1N-40MR）、FR-D720S变频器、7英寸工业触摸屏及直流调速模块，真正实现了电工技术、工厂电气控制、可编程控制技术与变频调速技术等多门课程实训的一体化融合。该装置资源开放，接线灵活，能充分锻炼学生的设计、安装、调试与排故能力，是高等院校、职业院校及培训机构开展高级电工实训与职业技能考核鉴定的理想平台。
核心优势：融合传统与先进，构建完整技能生态
本装置突破了传统实训设备的局限，将基础电气与前沿自动化技术完美结合，具备以下突出优势：
技术高度集成，一柜多用：作为一款工业自动化综合实训柜，它在一个平台上集成了从低压电气、交直流调速到PLC编程、触摸屏组态的全套技术。学生可在一个柜体上完成从基础照明与电气控制线路到复杂PLC与变频器综合控制的全链条技能训练，极大提升教学效率与设备利用率。
双面分区设计，布局科学：采用800×600×1800mm标准柜体的双面结构设计，科学划分功能区。一面专注基础电工与电力拖动，另一面聚焦自动化控制，布局清晰，互不干扰。内部采用走线槽分隔，所有元件接线端子均引至专用端子排，学生可自行接线布线，体验接近工业现场的规范流程。
工业级配置，安全智能：核心器件选用工业主流品牌，如三菱PLC与变频器，确保技术先进性与可靠性。装置提供全面的过压、过流、漏电保护电路，配备急停按钮，安全等级高。集成数字电压表、电流表及多功能电源，为各种电工电拖实训项目提供精准测量与安全供电。
模块化与可扩展性强：配置模块化，包含可编程控制器模块、变频器模块、触摸屏模块、直流调速模块及丰富的低压电器模块。这种设计不仅便于开展现有数十个电工与自动化实训项目，更为学生进行自主设计、系统集成与创新实验提供了广阔的扩展空间。
详细技术规格与核心配置
技术性能：
输入电源：三相四线制 380V±10% 50Hz
工作环境：温度-5℃～+40℃，相对湿度<85%（25℃）
装置容量：<1.5kVA
外形尺寸：800mm × 600mm × 1800mm（工业标准柜体）
核心功能模块配置：
交直流电源系统：提供直流励磁电源（220V）、可调电枢电源（0-220V）、多路直流稳压电源（5V/12V/24V/220V）及多组交流隔离变压器输出（6.3V-110V），满足各类电路供电需求。
测量仪表：配备高精度交流/直流数字电压表、电流表，支持自动量程切换，满足精密测量需求。
可编程控制器（PLC）模块：内置三菱FX1N-40MR主机（24DI/16DO）及FX0N-3A模拟量模块，配套编程软件与组态软件，支持逻辑控制、模拟量处理及通信应用。
变频调速模块：集成三菱FR-D720S-0.4KW变频器，支持面板操作、外部端子控制、模拟量调速及RS485通信控制，可完成复杂的变频器多段速与闭环调速实训。
人机界面（HMI）模块：配备7英寸昆仑通态彩色触摸屏，配套组态软件，可学习触摸屏与PLC、变频器通信控制技术，构建可视化监控系统。
执行与检测机构：提供带速度继电器的三相异步电机、直流电动机、不锈钢导轨、光电编码器及数显转速表，构成完整的运动控制系统，支持速度闭环反馈实训。
全面的综合实训项目体系
本电工实训考核柜支持超过40个实训项目，构建了从基础到高级、从电气到自动化的完整教学体系：
可编程控制（PLC）技术实训：
电机启停、顺序控制、点动自锁、正反转控制。
PLC控制三相异步电机Y-△降压启动（含时间调节）。
带限位的自动往返控制。
变频调速技术实训：
变频器面板功能参数设置与操作。
基于外部端子、PLC数字量/模拟量及PLC通信方式的变频调速。
变频器多段速选择与闭环定位控制。
触摸屏组态控制技术实训：
使用触摸屏组态控制三相异步电机的启停、正反转、运行时间。
触摸屏组态控制变频器与直流电机调速，实现现代化人机界面（HMI）监控。
直流电机调速技术实训：
直流电机启停控制、PWM调速、外部电位器调速。
基于PLC模拟量的直流电机闭环调速系统。
低压电气与电力拖动实训：
三相异步电动机的点动、自锁、多地控制、正反转（按钮/接触器/双重联锁）。
电动机降压启动（定子串电阻、Y-△）、制动（反接、能耗）控制。
顺序控制、工作台自动往返控制。
单相/三相电度表直接与经互感器接线、电流/电压表安装、万能转换开关测电压等电工仪表接线项目。
核心配置清单（摘要）
本装置配置丰富，完全满足综合实训需求：
控制核心：三菱FX1N-40MR PLC、FX0N-3A模拟量模块、三菱FR-D720S变频器、7英寸触摸屏。
低压电器：交流接触器、热继电器、时间继电器、行程开关、多种按钮与指示灯。
测量与电源：交直流数字电压/电流表、单相/三相电度表、电流互感器、多功能控制变压器。
执行单元：三相异步电动机（带速度继电器）、直流电动机、电机导轨与光电编码器。
安装辅材：齐全的接线端子、线槽及安装配件，支持学生自主布线。
