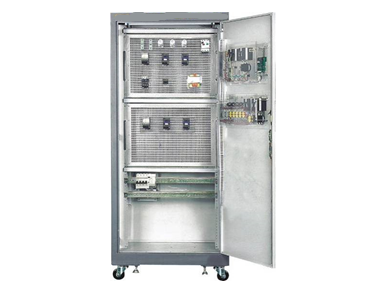

KCWXG-01B型维修电工技能实训考核柜（网孔型）
在电工职业技能培训与鉴定领域，一套标准、全面且安全的基础实训设备是教学成功的基石。本维修电工技能实训考核柜严格依据劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”中关于初级电工的要求设计，是一款集理论学习、技能验证、实际操作与考核鉴定于一体的柜式多功能实训装置。该设备以标准工业电气控制柜为主体，创新利用柜体双面空间，科学布局各类电器与实验器材，能够高效完成初级电工考核所要求的电力拖动控制与照明电路等所有核心实操项目。其设计坚持理论联系实际，突出技能训练，兼具针对性、实用性与科学性，已获全国多家职业培训机构、院校的广泛应用与验证，是开展初级电工上岗培训与职业技能鉴定的理想设备。
设备核心优势：规范、安全、高效
本装置专为初级电工技能培养与考核打造，具备以下显著特点：
规范标准，紧扣考纲：设备严格按照国家初级电工考核鉴定大纲要求设计，实训项目全面覆盖劳动部门职业技能鉴定的实操考点。坚持理论验证与实操考核相结合，确保培训内容与认证标准无缝对接，是名副其实的电工技能鉴定装置。
工业情景，真实再现：柜体按生产现场实际电气控制柜规格设计制造，选用与工业生产、生活中完全一致的常用元件（如交流接触器、热继电器、各类开关仪表），创设真实的工作情景。学生在此柜式电工实训台上进行的布线、接线、排故训练，与真实工作过程高度一致，技能掌握牢固，职业能力形成效果好。
结构紧凑，功能齐全：采用800×750×1800mm的标准柜体，充分利用双面及内部空间，布局合理紧凑，占地面积小。柜内配置网孔板，学生可亲自动手布置、固定元器件并连线，充分锻炼电工布线工艺与实践能力。一套设备即可满足数十个实训项目，极大提高教学与考核效率。
多重保护，安全可靠：配备完善的漏电保护、过载保护及电路保护功能，全面保障实操过程中的人身与设备安全。柜体采用1.2mm厚冷轧钢板制造，坚固耐用，为电工安全实训提供了坚实的硬件基础。
详细技术参数与电源配置
输入电源：三相五线制 380V±5% 50Hz
输出电源：
单相交流：220V / 10A
三相交流：380V / 5A
高压直流：220V / 3A
低压直流：24V / 1A
(多电压输出满足不同电路实训需求)
外形尺寸：800mm × 750mm × 1800mm（工业标准柜式结构）
整机容量：≤3.0 kVA
工作条件：环境温度-10℃～+40℃，相对湿度≤85%(25℃)
全面的初级电工实训考核项目体系
本维修电工技能实训考核柜支持超过40个实训项目，构建了从基础照明到复杂机床控制的完整技能链条：
电工基础与照明控制电路：
触摸开关、人体感应、声控开关控制白炽灯电路
日光灯控制电路
单相电动机控制电路
仪表安装与计量电路：
单相/三相四线有功电度表直接与间接安装接线
三相四线无功电度表直接与间接安装接线
电压表、电流表安装电路
电流互感器与电流表配用及多种接线方式（V形、星形、三角形、差接）
直流电动机控制电路：
并励直流电动机调磁调速、电枢串电阻调速
并励直流电动机电枢串电阻二级起动
并励直流电动机电枢反接法正反转控制
交流电力拖动控制电路：
三相异步电动机点动、自锁控制
具有过载保护的自锁控制
电动机两地控制、联锁与双重联锁正反转控制
工作台自动往返控制
异步电动机星三角（Y-△）降压起动控制（手动与自动）
串电阻降压起动、反接制动、能耗制动控制
双速电动机切换控制
手动/自动顺序起动控制
典型机床电气模拟电路：
C620-1型车床控制电路
电动葫芦电气控制电路
Y3150型滚齿机控制电路
…（支持自由设计项目）
主要设备配置清单（摘要）
本装置配置丰富，完全满足初级工实训与考核所需：
测量仪表：交流电压表、电流表、三相有功/无功电度表。
控制电器：交流接触器、热继电器、时间继电器（气囊式与数显式）、中间继电器、行程开关、按钮、信号灯。
保护元件：漏电断路器、熔断器。
电源与转换：控制变压器、整流桥、电阻器。
执行电机：并励直流电动机（50W）、三相鼠笼异步电动机（Y-△接法 180W）、双速异步电动机（180W）。
安装辅材：齐全的接线端子排，方便学生自行布线安装。
