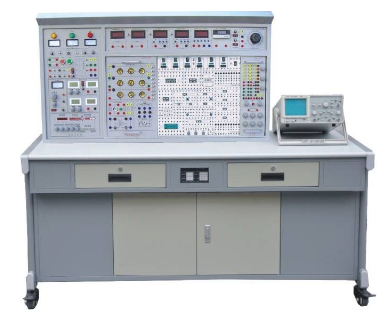

KCKHK-990B型高性能电工电子实训考核装置

KCKHK-990B型高性能电工电子实训考核装置

在职业教育与工程教育高度重视实践能力培养的今天，一套设计科学、功能完备、安全可靠的基础实训设备是教学成功的基石。上海科潮科教公司推出的这款高性能电工电子实训考核装置，正是为满足这一根本需求而匠心打造的新一代综合性教学设备。它严格遵循教育部职业教育课程改革方向，全面覆盖“电路分析”、“电工基础”、“电工学”、“模拟电子技术”、“数字电子技术”及“电机控制”等核心课程的教学与实训大纲要求。本装置作为一款模块化、高性能的电工电子实训考核设备，是各类高等院校、职业院校、技工学校及职业培训中心用于实验室新建、扩建或设备升级换代的理想选择，能助力学校快速构建高水平的电工电子技术实训体系。

一、 产品核心优势与突出特点

本高性能电工电子实训考核装置集全面性、灵活性、安全性于一体，其显著特点确保了基础教学实训的高效与扎实。

1. 基础实训全覆盖，综合性强：装置深度融合了当前国内院校电工电子类基础课程的全部实训内容，从直流电路到交流电路，从模拟电子到数字电子，从元件认知到综合设计，提供了一站式的高性能电工电子教学平台解决方案，避免了课程切换带来的设备繁琐。

2. 模块化设计，灵活可扩展：采用先进的挂箱式结构，所有实训模块均可便捷更换与自由组合。教师可根据教学计划的深度与广度灵活调整实训内容，通过添加不同的功能挂箱，即可轻松扩展实训项目或开发创新性实验，使这套基础电工电子实训考核设备始终保持教学前瞻性。

3. 高精度智能测量，契合现代标准：装置配备全套数字化、智能化测量仪表，如真有效值交流数字表、直流数显仪表及智能功率因数表等，测量精度高，响应迅速。这为学生提供了接触现代工程测量技术的窗口，符合电工电子技术实训设备的发展趋势。

4. 多重安全防护，操作安心可靠：安全是实训的生命线。实训屏的380V交流输出端设有由单片机智能监控的过流保护系统，能对相间、线间短路及过载进行实时监测与快速保护，自动切断电源并告警。强弱电采用不同规格的高可靠安全连接线与插座，彻底杜绝误插，为师生操作这台高性能电工电子实验台提供了坚实的安全保障。

5. 工艺精湛，结构坚固耐用：装置整体采用优质钢材配合双层亚光密纹喷塑工艺，铝质面板美观大方。桌面为防火防水耐磨高密度板，结构设计合理，配套完整，外观彰显专业品质。实训桌下设储物柜并配备带刹车万向轮，便于实验室的布局调整与管理。

二、 详尽技术性能规格

• 工作电源：三相四线（或三相五线）～380V ±5% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：约1600mm×700mm×1500mm

• 装置净重：约200Kg

三、 系统化配置与功能解析

这套高性能电工电子实训考核装置主要由功能强大的实训屏、系列化的实训挂箱及稳固的实训桌组成，构成一个完整的电工电子基础技能训练中心。

（一）多功能电源与测量实训屏

实训屏作为系统的供电与控制核心，集成以下功能：

• 智能交直流电源系统：提供三相固定380V、单相0～250V可调交流电源，以及0-240V可调直流电源。配备双路0-30V连续可调直流稳压电源、固定低压直流电源（+5V, ±12V, +24V）及0-500mA可调恒流源，满足所有基础实训的供电需求。

• 高级函数信号发生器与频率计：采用直接数字频率合成（DDS）技术，可输出高精度的正弦波、方波和三角波，频率范围0.1Hz~3MHz，并内置高精度频率计。

• 全套智能测量仪表：包括智能型真有效值交流电压/电流表、直流电压/毫安表、智能功率/功率因数表以及交流数字毫伏表，均具备数显、数据存储和超量程报警功能，构成一个专业的电工电子测量平台。

（二）系列化实训挂箱套装（模块化实训核心）

装置提供丰富的实训挂箱，全面支撑基础技能教学：

• 电工基础实训系列（DGJ-10/11/12等）：完成电路基本定律验证（欧姆定律、基尔霍夫定律、叠加原理、戴维南定理等）、动态电路研究、交流电路特性（RLC串联谐振、功率因数提高）、变压器与互感器实验等。

• 继电接触控制实训挂箱（DGJ-17）：提供交流接触器、热继电器、时间继电器、按钮等元件，可完成三相异步电动机的点动、自锁、正反转、顺序控制等经典电气控制线路实训。

• 电子技术实训系列（DZJ-20/21）：

• 模拟电子技术实训：提供分立元件与集成电路插座，可进行晶体管放大器、场效应管电路、集成运算放大器应用、功率放大器、振荡器等数十个实训项目。

• 数字电子技术实训：配备逻辑电平开关、指示灯、译码显示器、脉冲信号源及多种IC插座，可完成门电路、触发器、计数器、寄存器、555定时器及A/D、D/A转换等全套数字电路实训。

• 配套器材：包含三相鼠笼式异步电动机（380V/180W）、高可靠安全实训连接线等，保障实训完整开展。

（三）稳固实训桌

钢制主体结构坚固，美观大方，配备储物空间与移动轮，优化实训环境。

四、 丰富的实训项目体系

本装置支持超过140个实训项目，构建了从认知、验证到设计、应用的完整基础教学链条：

1. 电工基本技能与电路分析实训（50余项）：涵盖电工仪表使用、直流/交流电路定理验证、网络分析、谐振电路、变压器测试、互感现象研究等。

2. 电机与继电控制实训（10余项）：包括三相电动机使用、点动与自锁控制、多种正反转控制线路等，衔接理论知识与工业基础应用。

3. 模拟电子技术实训（40余项）：从二极管、三极管检测到基本放大电路、集成运放应用、信号产生与处理电路、直流稳压电源设计等。

4. 数字电子技术实训（40余项）：包括逻辑门功能测试、组合逻辑与时序逻辑电路设计、脉冲波形的产生与整形、模数混合电路应用等。

5. 电工电子综合设计实训（多项）：如运算放大器设计应用、电压电流表设计、报警保护电路设计等，培养学生综合运用知识解决实际问题的能力。
