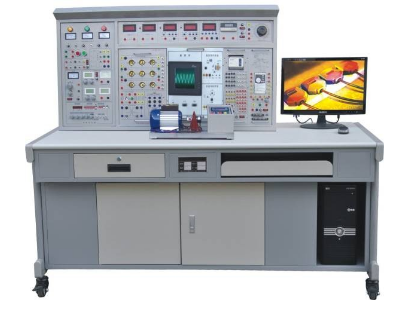

KCKHK-990D型高性能电工电子电拖及自动化技术实训考核装置

KCKHK-990D型高性能电工电子电拖及自动化技术实训考核装置

在当今高等教育与职业培训飞速发展的时代，寻求一套功能全面、安全可靠且技术先进的实训设备至关重要。本款高性能电工电子电拖及自动化技术实训考核装置，正是为满足这一核心需求而精心研发的综合性教学平台。它深度整合了电工技术、电子技术、电力拖动控制、PLC可编程控制、变频调速、单片机应用及工业触摸屏等多元化学科内容，构成一个模块化、可扩展的电工电子电拖及自动化技术实训设备，完美适用于高等院校、职业院校、技工学校及相关培训鉴定机构，助力培养符合现代工业需求的复合型技术人才。

一、 产品核心优势与突出特点

本高性能电工电子电拖及自动化技术实训考核装置集安全性、先进性、综合性于一体，其显著特点确保了教学实训的高效与卓越。

1. 卓越的安全防护体系：装置秉持安全第一的理念，实训屏的380V交流输出配备单片机智能监控过流保护系统，可实时监测并在线间或相间发生短路、过载时迅速报警并切断总电源。同时集成漏电保护装置与急停按钮，为师生操作这台电拖自动化综合实训平台提供了全方位的安全保障。

2. 高精度智能测量仪表：装置采用全数字化、智能化测量仪表，包括真有效值交流数字电压/电流表、直流数显仪表及智能功率因数表等，测量精度高，符合现代工业测量标准，为学生提供了真实的工程实践环境。

3. 高度集成与综合性强：本装置创造性地将电工基础、电子线路、电力拖动、PLC控制、变频器应用及自动化技术有机融合。这种一体化设计使电拖与自动化技术实训考核能够在同一平台上完成，支持从基础电路到复杂控制系统的小型工程化项目实训，实现了教学资源的极致共享与一机多用。

4. 灵活的模块化扩展能力：采用挂箱式结构设计，所有实训功能模块均可自由组合与便捷更换。用户可根据教学大纲的深度与广度灵活调整实训内容，通过添加不同的实训挂箱，即可轻松扩展功能或开发新的实训项目，使这台高性能PLC变频器实训装置始终保持技术前沿性。

5. 坚固耐用与人性化设计：实训台主体采用优质钢材配合双层亚光密纹喷塑工艺，桌面为防火耐磨高密度板。结构合理，配套完整，强弱电连接线及接口独立分明，使用安全可靠。实训桌下设储物柜并配备带刹车万向轮，移动固定两便。

二、 详尽技术性能规格

• 工作电源：三相四线（或三相五线）～380V ±5% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：约1680mm×700mm×1500mm

• 装置净重：约220Kg

三、 系统化配置与功能解析

这套高性能电工电子电拖及自动化技术实训考核装置主要由实训屏、丰富多样的实训挂箱及稳固的实训桌组成。

（一）多功能实训屏

实训屏作为供电与测量核心，提供：

• 智能交直流电源系统：包括三相380V、单相可调交流电源、多路固定与可调直流稳压电源（0-30V双路）、低压电源（+5V，±12V等）及连续可调恒流源。

• 高级函数信号发生器与频率计：采用DDS技术，可输出正弦波、方波、三角波，频率范围0.1Hz~3MHz，配备高精度频率计。

• 全套智能测量仪表：涵盖真有效值交流数字电压表/电流表、直流电压表/毫安表、智能功率/功率因数表及交流数字毫伏表，均具备数显、存储与超限报警功能。

（二）全方位实训挂箱套装（模块化电拖自动化实训核心）

装置提供超过20种实训挂箱，全面覆盖实训需求：

• 电工电拖基础系列（DGJ-10/11/12等）：完成电路定理验证（基尔霍夫、戴维南等）、交流电路、变压器、互感器、继电接触控制（正反转、Y-△降压启动、能耗制动等）各类基础与综合技能实训。

• 电子技术系列（DZJ-20/21）：包括模拟电子与数字电子实训挂箱，可进行晶体管放大电路、集成运放应用、数字逻辑门电路、触发器、计数器、A/D与D/A转换等上百个实训项目。

• 自动化技术核心系列：

• PLC实训挂箱：配备三菱FX1N-40MR主机及多种实训模块（如交通灯、水塔水位、机械手、四层电梯等），完成逻辑控制、顺序控制、运动控制等实训。

• 变频器实训挂箱：配置三菱FR-D720变频器，实训内容涵盖参数设置、多段速控制、PID调速、通讯控制等。

• 触摸屏实训挂箱：7英寸昆仑通态触摸屏，学习人机界面组态、与PLC/变频器通信控制。

• 单片机实训挂箱：支持51/96/8088等系列CPU的单片机与微机软硬件实训。

• 驱动与执行机构：包含电机导轨、光码盘测速系统、三相鼠笼式异步电动机（220V/380V）等。

（三）辅助教学软件

• PLC工控组态软件：用于创建动态监控界面，实现实训过程可视化跟踪。

• PLC仿真实训软件：提供虚拟实训环境，辅助程序编写与调试，方便课前预习与课后复习。

（四）稳固实训桌

钢制结构，美观大方，配备储物空间与移动轮，打造专业实训环境。

四、 丰富的实训项目体系

本装置支持超过150个实训项目，构建了从基础到高级、从验证到创新的完整教学链条：

1. 电工基本技能实训（50余项）：涵盖仪表使用、直流/交流电路、定理验证、变压器、电动机基本控制线路等。

2. 模拟与数字电路实训（40余项）：包括元器件检测、放大电路、运算放大器应用、数字逻辑电路、时序电路等。

3. 电力拖动控制实训（20余项）：涉及各种正反转控制、降压启动控制、制动控制及典型机床电路仿真。

4. PLC、变频器与触摸屏综合应用实训（30余项）：这是自动化技术实训考核的关键，包括PLC基本指令与模拟控制、变频调速技术、触摸屏组态、以及三者之间的网络通信与联动控制（如PLC控制变频器多段速、触摸屏监控温度PID系统等）。

五、 标准配置清单概览
