KCKHK-990E型高性能电工电子电拖及自动化技术实训与考核装置
在工程教育领域，培养适应现代工业需求的复合型技能人才，离不开先进、全面且贴近生产实际的实训平台。KCKHK-990E型 高性能电工电子电拖及自动化技术实训与考核装置 正是为此目标而设计的终极教学解决方案。本装置创造性地将电工基础、电子技术、电力拖动、PLC可编程控制、变频调速、单片机应用及工业触摸屏技术深度集成于一体，采用模块化挂箱结构，实现了教学资源的极致共享与灵活配置。它不仅是一台设备，更是一个微缩的“教学工厂”，完美融合了教学管理、教材教案、技能实训、认证考核等环节，为高等院校、职业院校及培训机构提供了高效、经济且安全的 综合性自动化技术实训与考核平台。
装置核心优势与创新设计
本 模块化电工电子电拖实验台 汇聚了多项创新设计，确保其在教学应用中的领先地位：
顶级安全保障系统：实训屏核心采用单片机全程监控的智能过流保护装置，对相间、线间短路或过载实现毫秒级响应并切断电源，配合多重漏电保护，构建了业界领先的 电工电拖实训安全保护体系。
高度集成与模块化：独特的设计使电工、电子、电拖、PLC、变频器、单片机等多学科实训在同一台设备上有机进行。采用挂箱式结构，实训内容深度广度可自由调整，通过更换或添加挂箱即可扩展新功能，满足课程改革与前沿技术教学需求。
智能化高精度测量：配备全数字化、智能化测量仪表，包括真有效值交流数字电压电流表、智能功率因数表、DDS函数信号发生器等，精度高达0.5级，契合现代工业测量发展趋势。
工厂化实训流程：能按工厂现场操作规程进行小型工程设计与调试，使学生提前适应工业环境，培养其系统工程思维与解决复杂问题的能力。
技术规格与主体配置
该 电拖及自动化考核装置 严格遵循工业标准，确保长期稳定运行：
工作电源：三相四线/五线380V±5%，50Hz。
装置容量：<1.5KVA。
外形尺寸：1680×700×1500mm，结构坚固，移动方便。

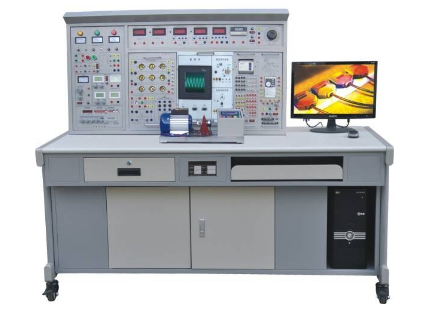

装置主体由实训屏、实训挂箱和实训桌构成。实训屏 提供所有必需的电源与信号源：包括三相/单相可调交流电源、多路高精度直流稳压电源与恒流源、DDS功率输出函数发生器、以及全套智能数字测量仪表。实训桌 为钢木结构，带有储物柜和移动轮，实用便捷。
模块化实训挂箱系统详解
装置的核心是丰富的 可组合实训挂箱，覆盖从基础到高级的所有技能点：
电工与电拖技能挂箱系列（DGJ-10/11/12/14/15/16/18, ZKC-04/05/06）：涵盖电路基本定理验证（基尔霍夫、戴维南）、交流电路分析、变压器与互感器应用、日光灯电路、以及完整的继电接触器控制系统（包括正反转、Y-△降压启动、能耗制动等），完成 电力拖动控制技能 的全面训练。
电子技术实训挂箱系列（DZJ-20, DZJ-21）：
模拟电子挂箱：提供从分立元件（单管放大、差分放大）到集成运放（比例、积分、微分电路）及集成功放、稳压电源的全套实验电路。
数字电子挂箱：配备逻辑电平开关/指示、数码管、脉冲源、频率计及开放实验区，支持从门电路测试到计数器、寄存器、555时基电路等所有数字电路实验。
自动化核心技术挂箱系列：
PLC主机及实训挂箱：标配三菱FX1N-40MR PLC主机，配套11个经典实训模块挂箱（如交通灯、电梯、机械手、自动售货机等），并集成工控组态与仿真软件。
变频器实训挂箱：配置三菱FR-D720变频器，支持多段速、模拟量调速、PID控制及PLC通信控制等高级应用实训。
触摸屏挂箱：配备7英寸昆仑通态触摸屏，学习人机界面设计与PLC、变频器的综合组态控制。
单片机实验挂箱：支持51/96/8088等多种CPU的开发与实验。
执行机构：提供三相鼠笼异步电机（220V/380V）、电机导轨及光电编码器测速系统，用于所有运动控制实训。
五位一体的全能实训项目体系
本装置支持超过150个实训项目，构建了从认知到创新的完整技能金字塔：
（一）电工基本技能与综合设计（55项）：从仪表使用、电路定理验证，到交流电路、三相电路、变压器实验，最终完成电流表/电压表设计、运算放大器应用等综合设计项目。
（二）模拟与数字电子技术（45+40项）：系统覆盖晶体管特性、放大电路、运算放大器应用、波形发生、数字逻辑门、组合及时序逻辑电路、A/D与D/A转换等核心内容。
（三）电力拖动控制技能（24项）：完整训练从基本点动、自锁控制到正反转、降压起动、制动控制及典型机床电路（如C620）的安装与调试。
（四）PLC、变频器与触摸屏综合应用（22+9项）：
PLC技能：完成从基本指令、典型电机控制到复杂模拟对象（多种液体混合、邮件分拣）及实物控制（步进电机、温度PID）的全流程训练。
高级综合：深入进行变频器参数设置、多段速控制、PLC与变频器通信、触摸屏组态以及 PLC、触摸屏与变频器网络通信控制 等现代自动化核心技术实训。
标准配置清单（摘要）
该装置提供开箱即用的完整配置，核心组件包括：
主体框架：实训控制屏、钢木结构实训桌。
全套实训挂箱：电工/电拖挂箱9块、PLC及变频器相关挂箱4块（含主机、变频器）、触摸屏挂箱1块、模拟/数字电子实验箱各1只、单片机实验箱1只。
软件与执行机构：PLC组态与仿真软件、三相异步电动机、电机导轨测速系统。
附件：全套高可靠实训连接线、实验指导书及常用工具。
