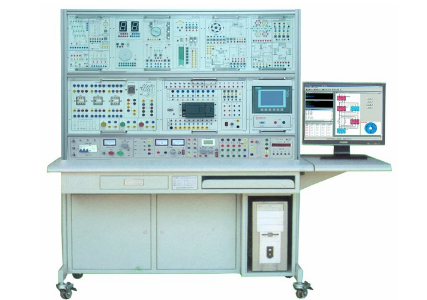

KCPLC-02D型PLC变频器实验装置

KCPLC-02D型PLC变频器实验装置

在工业自动化教学与技能培训领域，一套功能全面、安全可靠的实训设备至关重要。本文深度解析一款集PLC、变频器、触摸屏于一体的综合实验装置，详细阐述其核心特点、技术性能、配置功能及丰富的实训项目，为院校实验室建设与企业培训中心选型提供权威参考。

一、PLC变频器实验装置的核心特点与优势

本PLC变频器综合实验台采用模块化挂箱式设计，充分体现了开放性、灵活性与安全性。

1. 高度集成与开放自主：装置集控制屏、实训桌、PLC主机、变频器模块、工业触摸屏、编程实验模块、网孔板及低压电气元件于一体。其开放式结构不仅支持配套课程的标准化实验，更能激发学生的动手与创新能力，允许学生自由组合模块，自主设计并搭建电路，完成从基础到进阶的各种PLC变频器控制实验。

2. 模块化功能单元：装置包含开关量、模拟量、变频调速、控制对象仿真、触摸屏人机界面等多个独立单元。这种设计使其能够完美支持逻辑控制、过程控制、运动控制及变频调速等多元化的实训教学需求，是掌握PLC与变频器综合应用技术的理想平台。

3. 全方位安全保护：设备集成电压型与电流型漏电保护器，各电源输出均配备状态监视与短路保护功能，测量仪表均设有可靠保护措施。严格符合国家安全标准，确保实训过程的人身与设备安全。

二、PLC变频器实训装置的关键技术性能

• 输入电源：三相四线（或三相五线）~380V ±10%， 50Hz。

• 工作环境：适应温度-10℃～+40℃，相对湿度＜85%（25℃），海拔低于4000m。

• 装置容量：总容量＜1.5KVA，节能高效。

• 外形尺寸：约长1600mm×宽720mm×高1600mm（工艺持续改进，尺寸可微调）。

• 安全标准：具备漏电压、漏电流双重保护，符合国家标准。

三、实验装置详细配置与功能说明

本套PLC变频器实验装置由以下核心部件构成，确保实训内容的深度与广度。

（一）智能控制屏

采用铁质亚光喷塑结构，面板为铝材质。配备三相电源进线，由空气开关、电网电压表、带灯保险丝及钥匙开关控制。提供一路24V直流电源。核心测量仪表包括：

• 交直流电压表：量程0-500V，四档可调，具备自动滤波与超量程报警。

• 交直流电流表：量程0-5A，四档可调，功能同电压表。

• 智能功率表：量程宽，自动切换W/kW单位，可设置倍率，测量精准稳定。

（二）核心实训模块组件

1. PLC主机：可选配西门子S7-200-224CN或三菱FX1N-24MR，I/O端口已引至面板。

2. 变频器模块：集成三菱D720S-0.4K-CHT变频器，面板引线，便于参数设置与接线操作。

3. 人机界面：配备7英寸威纶通工业触摸屏，用于学习HMI组态与通讯。

4. 执行机构：包含三相鼠笼异步电机、步进/直流电机模型等。

5. 经典实训挂箱：涵盖抢答器、交通灯、水塔水位、流水线、多种液体混合、机械手、电梯模型等十余种工业场景模拟对象。

6. 电气安装板：提供网孔板，配备继电器、接触器、按钮、行程开关等真实低压电器，用于电气控制线路的安装与调试。

（三）坚固耐用实训桌

铁质结构，桌面为高密度板。设计有带锁抽屉、元件储存柜及电脑桌位。底部配备四个带刹车万向轮，移动灵活，固定稳固。

四、全面的PLC变频器实验实训项目清单

本装置支持三大类实训项目，由浅入深，全面覆盖核心技能点。

（一）PLC基础与模拟对象实训

涵盖基本指令编程、数码管显示、抢答器、交通灯控制、天塔之光、机械手模拟、四节传送带、装配流水线、电梯模型控制、步进电机控制、水塔液位、电机星三角启动、混合装置、邮件分拣、自控轧钢机、成型机控制等近20个经典模拟实验。

（二）PLC控制工业电气实训练习

包含电动机的点动、自锁、两地控制、正反转联锁、自动往返、位置控制、星三角降压启动等十余种标准电气控制电路的PLC改造与实现，衔接传统继电器控制与现代PLC控制技术。

（三）PLC、变频器、触摸屏高级综合应用实训

此为PLC变频器实验装置的核心优势项目，包括：

1. 变频器功能参数设置、报警保护与无极调速。

2. 变频器控制电机正反转、多段速与模拟量调速。

3. PLC通过外部端子、模拟量及通讯方式控制变频器。

4. 基于PID和通讯的闭环调速控制。

5. 触摸屏与PLC、变频器的通讯集成，实现人机界面数字量、模拟量调速监控。
