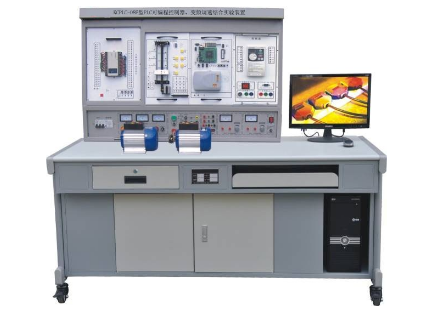

KCPLC-02C型PLC可编程控制器.变频调速综合实验装置

KCPLC-02C型PLC可编程控制器.变频调速综合实验装置

在工业自动化教育与技能培训领域，一套集成度高、功能完备的实训平台是教学成果的关键保障。本文深入介绍一款集PLC可编程控制器、变频调速技术、通信编辑、工控组态于一体的综合实验装置。该PLC变频调速综合实验台综合性强、功能齐全，不仅满足基础指令与模拟控制训练，更为高级设计与开发提供优越条件，是院校及培训机构开展自动化教学的理想选择。

一、PLC可编程控制器变频调速综合实验装置概述

本PLC可编程控制器实训装置深度融合了变频控制、PLC编程逻辑控制器、通信接口、编程与仿真软件、工控组态软件及多种模拟控制挂箱。装置参考国内主流教材，精选经典实训项目，配备三菱FR-D720S 0.4KW变频器（带RS485接口）及三相鼠笼异步电机等实物，能全面支持电气控制、PLC编程及变频调速技术课程的教学与实训需求。这款PLC综合实验装置真正实现了理论教学与实操训练的无缝衔接。

二、PLC可编程控制器综合实验装置的突出特点

1. 模块化灵活设计：装置采用组件化多结构，实验模块更换便捷。用户可根据需要扩展功能或开发新实验，只需增配相应实验挂箱即可，确保设备永不过时，大幅提升PLC可编程控制器实验装置的可持续利用价值。

2. 创新双口接线模式：PLC主机与实验挂箱连接支持两种方式。既可选用自锁紧接插线进行单点逐线连接，以锻炼学生动手能力并深入理解PLC结构功能；也可通过排线快速一次性连接，显著提高实验效率。这种双模式设计在同类PLC实训设备中具有显著优越性。

3. 高度仿真工业现场：所有PLC实训对象形象逼真，紧密贴近工业实际应用。通过在此PLC变频调速实验台上训练，学生能快速积累现场工作经验，缩短就业适应期。

4. 核心控制器性能卓越：装置采用三菱FX系列可编程控制器，以模块化设计提供强大功能与灵活组合，确保PLC编程实训的先进性与可靠性。

5. 可视化组态教学：集成MCGS工控组态软件，为所有实验配套开发了形象直观、动感强的组态棒图，实现实验过程的动态跟踪教学，极大提升教学效果与学习兴趣。

三、PLC与变频调速综合实验装置的系统构成

（一）PLC可编程控制器部分

1. PLC实训主控台：提供三相电源、直流稳压电源及完善的安全保护系统。

2. 系列化实训挂箱（规格：40×24×6 cm³）：包含交通信号灯控制、搅拌器自动控制、LED数码管显示、四层电梯模型、加工中心刀具库、艺术彩灯、电机控制、步进电机控制、模拟电视塔、自动送料装车、自动售货机、自动成型系统、水塔供水、邮件分拣、自动洗衣机、电镀系统、继电器控制及基础实验装置等近二十个实训模块。挂箱与三相鼠笼电动机配合，可完成大量电气控制项目。

3. 专用PLC操作桌。

4. 全套软件系统：

• 编程与仿真软件：支持PLC编程训练、程序测试及运行状态模拟，并能检查错误逻辑。

• 工控组态软件：提供开放编程环境，允许为任何实训项目编辑动态组态画面，进行跟踪教学。

5. 硬件核心：三菱FX3U-48MR可编程控制器（I/O点已引至面板）及配套通信电缆。

6. 编程设备：需用户自备或代购电脑或手持编程器。

（二）变频调速部分

配备业界广泛使用的三菱FR-D720 0.4KW变频器及相关接口附件，支持全面的变频调速技术实训。

（三）配套执行机构

包括电机导轨、光电编码器一套及180W三相异步电动机一台，为运动控制与调速实验提供实物基础。

四、PLC变频调速实验装置的关键技术性能

1. 输入电源：三相四线制电源，输入指示灯指示。

2. 电源输出与保护：

• 提供三相380V输出（带电压表指示）及～220V安全插座输出。

• 集成漏电保护器、过载及短路保护装置。

• 程控直流电源：0-30V/2A可调，液晶显示，具有恒流、短路软保护及上位机监控功能。

• 固定直流电源：提供±5V/5A、±12V/2A、±24V/2A等多路输出，带过载提示与上位机监控。

3. 核心控制器：三菱FX3U–48mR PLC（24点输入，24点输出）。

4. 物理规格：重量约100Kg，外形尺寸168×70×150 cm³。

五、PLC可编程控制器变频调速综合实验项目清单

（一）PLC可编程控制器基础与模拟实训

包括逻辑功能测试、定时计数器应用、跳转分支、数据移位处理、微分位操作等基础练习，以及交通灯、搅拌器、数码管显示、电梯控制、刀具库、艺术彩灯、电机控制、步进电机、电视塔模拟、自动送料、自动售货、自动成型、水塔供水、邮件分拣、自动洗衣、电镀控制等近二十个模拟实训。同时涵盖电动机点动、自锁、正反转、Y/△启动等实物控制项目。支持MCGS组态棒图动态教学与学生自主组态设计。

（二）PLC、变频器、触摸屏高级综合应用实训

1. 变频器功能参数设置与操作实验。

2. 变频器报警与保护功能测试。

3. 外部端子点动与多段速控制。

4. 变频器实现电机正反转及无级调速。

5. 基于外部模拟量的变频调速控制。

6. 瞬时停电再启动与PID闭环调速控制。

7. PLC通过外部端子控制变频器启停与运行时间。

8. PLC采用数字量多段速控制与开环调速。

9. PLC通过通信方式实现变频器开环调速与监控。

10. 变频器恒压供水系统模拟实验。

六、PLC综合实验装置标准配置清单
