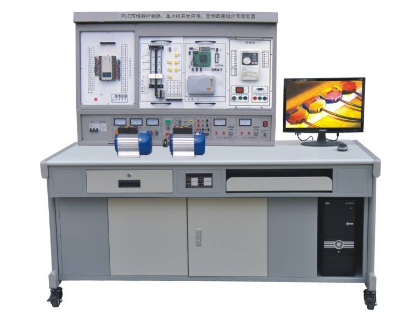

KCPLC-02E网络型PLC可编程控制器、变频调速综合实验装置

KCPLC-02E网络型PLC可编程控制器、变频调速综合实验装置

一、产品核心概述

本产品是一款高级集成化的网络型PLC可编程控制器、变频调速综合实验装置。该装置完美融合了可编程逻辑控制器（PLC）、变频调速驱动、工业网络通信、编程与组态软件及仿真教学系统，并配备了大量模拟控制实训挂箱与实物执行机构，构建了一个功能全面、贴近工业现场的综合实训平台，尤其突出了PLC与变频器的网络化综合控制能力。

装置设计充分考虑了教学的系统性与进阶性：

• PLC核心实训部分：提供直观的PLC基础指令训练、多样化的工业应用模拟及实物控制。精选国内权威教材中的经典案例，结合三相鼠笼异步电机及继电器等元器件，能系统化完成从基础到高级的电气控制项目，为学员进行PLC可编程控制器的创新设计与深度开发奠定坚实基础。

• 变频调速技术部分：标配工业界广受认可的三菱FR-D720变频器（0.4KW），该设备集成RS-485通信接口，支持强大的网络化控制功能。用户也可根据需求选配其他品牌变频器（价格另议），确保本变频调速综合实验装置能全面满足《电机与拖动》、《变频器技术》等课程的教学与实训要求。

二、核心装置特点与优势

1. 模块化灵活结构，可持续升级：采用先进的组件式结构设计，实验模块更换便捷。院校可根据学科发展，随时添加新实验挂箱以扩展功能或开发前沿实验项目，确保本网络型PLC实验装置技术持续领先，永不淘汰。

2. 独创双模式接线，教学效率倍增：PLC主机与实训挂箱的连接，支持两种模式：一是使用自锁紧接插线进行单点精密连接，深度锻炼学员的实操能力与对PLC I/O结构的理解；二是通过专用排线进行快速整体连接，大幅提升实验准备效率。这一设计是单一连接法无法比拟的优势。

3. 实训场景高度仿真，无缝对接工业现场：所有PLC控制对象均模拟真实工业设备，形象逼真。通过本综合实验装置的强化训练，学生能迅速掌握工业现场的核心技能，实现从学校到岗位的平滑过渡。

4. 核心控制器性能卓越，支持网络扩展：采用主流的三菱FX3U系列可编程控制器（FX3U-48MR，24点输入/24点输出），功能强大，稳定可靠。其模块化设计为构建PLC网络通信系统（如N:N网络、并行链接）提供了极大灵活性，也可按需选配西门子、欧姆龙等品牌PLC。

5. 工控组态与网络化动态教学：集成MCGS工控组态软件，为所有实训项目配套开发了形象直观、动态效果出色的上位机监控画面。支持实验过程的实时跟踪与网络化教学，生动演绎数据流与系统逻辑，显著提升“网络型”教学平台的教学效果与互动性。

三、系统化装置构成

本网络型PLC与变频调速综合实验装置由三大核心系统模块化集成：

（一）PLC可编程控制器实训系统

1. 智能电源控制实训台：提供三相380V动力电源、多路直流稳压电源（+24V/2A, +5V/1A, ±12V/1A）及完备的漏电、过载、短路安全保护系统。

2. 系列化实训挂箱组：包含基础指令、四节传送带、电机自动控制、步进电机控制、四层电梯、交通灯、天塔之光、水塔供水、液体混合、运料小车、数码显示、机械手等十二个经典实训模块，覆盖绝大部分工业控制场景。

3. 专业实训操作桌：符合人体工学的钢木结构。

4. 全套软件资源包：

• PLC编程与仿真软件：支持程序编写、调试、虚拟接线及错误检查。

• MCGS工控组态软件：用于构建高级人机界面（HMI），实现实验数据的可视化监控与网络化管理。

5. 网络化控制核心单元：三菱FX3U-48MR PLC主机，所有接口面板化，并标配SC-09编程通信电缆及关键的FX3U-485BD通信模块，为开展PLC并行链接及N:N网络通信实验提供硬件基础。

（二）变频调速控制系统

配备三菱FR-D720（0.4KW）变频器实验挂箱，包含完整的外部控制端子与通信接口，专门用于变频器各项功能的参数设置、调速控制及网络通信实验。

（三）动力执行机构

配备180W三相鼠笼异步电动机一台，作为PLC逻辑输出与变频器速度调节的共同负载，完成真实的运动控制实训。

四、主要技术性能

• 输入电源：三相四线制 ~380V，50Hz，带电源输入指示灯。

• 安全输出：具备多重保护，输出包括：

• 三相380V（带电压表指示）、单相220V交流电源。

• +24V/2A， +5V/1A， ±12V/1A 多档直流稳压电源。

• 核心PLC：三菱FX3U-48MR（24DI/24DO），支持网络通信扩展。

• 装置重量：约100 Kg。

• 外形尺寸：1680mm × 750mm × 1500mm。

五、综合性实验项目体系

本装置支持三大类、超过40个实验项目，形成完整的教学闭环：

（一）PLC可编程控制器基础与网络通信实验（18项）

涵盖逻辑运算、定时器/计数器、移位寄存器、数据处理等基础功能，以及交通灯、液体混合、电梯控制、机械手等经典应用编程。其高级特色在于包含并行链接及N:N网络通信实验，深入训练多台PLC之间的数据交换与协同控制。

（二）变频调速技术专项实验（9项）

包括变频器认知、参数设置、面板/电位器/电压/电流控制、多段速运行、状态信号采集及开环调速等，全面掌握变频器独立运行的各项技能。

（三）PLC与变频器网络化综合控制实验（6项）— 核心教学亮点

此为 网络型PLC可编程控制器、变频调速综合实验装置 的核心价值体现，重点训练基于RS-485网络的深度集成控制：

1. 基于PLC通信的变频器正反转与多段调速。

2. 通过网络实时读取变频器的运行参数（电压、电流、频率）。

3. 实现PLC对变频器的网络化启停、加减速及频率设定等一体化综合控制。

   这些高级实验精准模拟了现代智能工厂中控制器与驱动设备通过工业网络实现数据互联与智能协同的真实工作模式。
