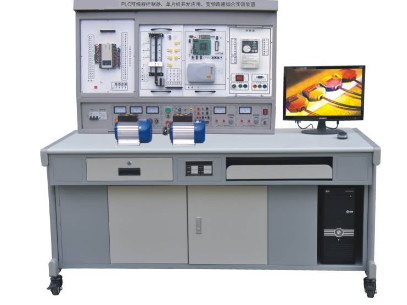

KCPLC-02F网络型PLC可编程控制器、变频调速综合实验装置
一、产品核心概述
本产品是一款高度集成化的 网络型PLC可编程控制器、变频调速综合实验装置，它将可编程逻辑控制器（PLC）技术、变频调速控制、工业通信网络、编程软件、工控组态软件及仿真教学软件有机融合于一体，并配备了丰富的模拟控制实训挂箱与实物执行机构，构建了一个功能强大、综合全面的高级自动化教学与实验平台。
装置充分兼顾了基础教学与高阶开发的双重需求：
PLC核心部分：可直观完成基本指令训练与多种经典工业应用的模拟控制。精选国内主流教材中的典型实训项目，配备三相鼠笼异步电机及继电器等元器件，能完成从简单到复杂的电气控制项目训练，为学员掌握PLC可编程控制器的深度设计与开发提供了卓越条件。
变频调速部分：采用工业界广泛应用、性能可靠的西门子MM420变频器（0.37KW），该变频器内置RS485通信接口，支持网络化控制，可全面支撑《变频调速技术》及相关课程的教学与实训任务，完美实现PLC与变频器的综合控制。
二、核心装置特点与优势
模块化组件式设计，永续升级：装置采用灵活的组件式结构，实验模块更换便捷。学校可根据教学发展需求，轻松添加新的实验挂箱以扩展功能或开发新实验项目，确保设备技术常新，永不淘汰。
独创双模式接线法，教学高效：PLC主机与实训挂箱的连接，既可采用自锁紧接插线进行单点连接，深度锻炼学员的动手能力与对PLC I/O结构的理解；也可通过排线进行快速一次性连接，极大提升实验效率。这种双模式设计兼顾了教学深度与效率。
仿真实训贴近工业现场：所有PLC实训对象模拟均形象逼真，高度还原工业现场的实际应用场景。通过本装置的强化训练，学员能迅速适应未来工作岗位的技术要求。
核心控制器性能卓越：采用经典的西门子S7-200系列可编程控制器（CPU226，24输入/16输出），功能强大，性能稳定，其模块化设计为网络化控制提供了灵活的组合方案。
工控组态网络化动态教学：集成MCGS工控组态软件，为所有实验项目配套开发了形象直观、动感十足的组态监控画面。教师可通过网络进行动态跟踪教学，生动展示系统运行状态与数据流，显著提升教学效果，体现了 “网络型”教学平台的先进理念。
三、系统化装置构成
本 网络型PLC可编程控制器、变频调速综合实验装置 主要由以下三大系统构成：
（一）PLC可编程控制器实训系统
多功能实训控制台：提供三相电源、多种直流稳压电源（+24V， +5V， ±12V）及完备的安全保护装置。
系列化实训挂箱组：包含基础实验、四节传送带、电机自动控制、步进电机控制、四层电梯、交通灯、天塔之光、水塔供水、液体混合、运料小车、数码显示、机械手等十二个经典实训模块。
专用操作桌：符合人体工学的钢木结构操作平台。
全套软件资源包：
编程与仿真软件：支持PLC编程训练、程序测试及虚拟接线与错误检查。
工控组态软件（MCGS）：用于创建高级监控界面，实现实验过程的动态跟踪与网络化教学。
核心控制单元：西门子S7-200 CPU226 PLC主机，所有接口均已引至面板，并配备PC-PPI编程通信电缆及PROFIBUS-DP现场总线网络电缆，为实现 “网络型”通信控制提供硬件基础。
（二）变频调速控制系统
配备西门子MM420（0.37KW）变频器，附带BOP操作面板，提供完整的外部控制端子与通信接口，专门用于变频调速技术的各项实验。
（三）动力执行机构
配备180W三相鼠笼异步电动机一台，作为PLC逻辑控制与变频器调速控制的共同负载，完成真实的运动控制实训。
四、主要技术性能
输入电源：三相四线制 ~380V ±10%，50Hz，输入指示灯显示。
安全输出：配备漏电保护、过载及短路保护装置。
提供三相380V、单相220V交流电源输出。
提供+24V/2A， +5V/1A， ±12V/1A多路直流稳压电源。
核心PLC：西门子S7-200 CPU226（24点数字量输入，16点数字量输出）。
装置重量：约100Kg。
外形尺寸：1680mm × 750mm × 1500mm。
五、综合性实验项目体系
本装置支持三大类、超过40个实验项目，全面覆盖PLC与变频调速技术：
（一）PLC可编程控制器基础与高级应用实验（18项）
涵盖逻辑指令、定时器/计数器、移位寄存器、数据处理、微分位操作等基础功能测试，以及交通灯、液体混合、电梯控制、天塔之光、机械手、四节传送带等经典工程应用编程，并包含实验台组网通信高级实验。
（二）变频调速技术专项实验（12项）
包括变频器功能参数设置、外部端子控制、多段速与无极调速、模拟量调速、瞬时停电再起动、运行时间操作、保护诊断等，以及基于PLC数字量方式的多段速控制。
（三）PLC与变频器网络化综合控制实验（6项）— 核心特色
此为 网络型PLC可编程控制器、变频调速综合实验装置 的教学亮点，重点训练：
基于PLC通信的变频器正反转与调速控制。
通过PROFIBUS/RS485网络读取变频器运行参数（电压、电流、频率）。
实现PLC对变频器的网络化启停、加减速及频率设定等综合控制。
这些实验深度模拟了现代工业生产线中控制器与驱动设备通过网络进行数据交换与协同工作的真实场景。
六、标准配置清单
序号 | 名称 | 型号/规格 | 数量 | 单位 |
|---|---|---|---|---|
1 | 网络型PLC主机 | 西门子 S7-200 CPU226 | 1 | 台 |
2 | 网络通信电缆 | PC-PPI编程电缆、PROFIBUS-DP（5米） | 各1 | 条 |
3-15 | PLC实训挂箱组（共13块） | 交通灯、液体混合、LED数码管、四层电梯、天塔之光、电机控制、步进电机控制等 | 13 | 块 |
16 | 变频调速控制模块 | 西门子 MM420 (0.37KW) | 1 | 台 |
17 | 动力电机 | 三相鼠笼异步电动机 (180W) | 1 | 台 |
18-20 | 教学软件系统 | 仿真软件、工控组态软件MCGS、编程软件 | 1 | 套 |
21 | 综合实验装置主体 | 学生实验桌及控制屏 | 1 | 套 |
22-23 | 附件资料 | PLC实验指导书、专用实验连接线 | 1 | 套 |
