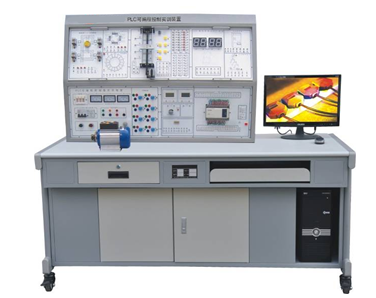

KCPLC-03A型PLC可编程控制器实训装置

KCPLC-03A型PLC可编程控制器实训装置

一、产品概述

本产品是一款专为入门及中级教学设计的PLC可编程控制器实训装置。该装置集成了可编程逻辑控制器（PLC）、三菱GX Developer编程软件、仿真实训教学软件、多功能实训模块、电气实训网孔板及丰富的电气元器件于一体，构建了一个全方位、直观的实践操作平台。学员可在此装置上，直接进行PLC基本指令的编程练习、多种工业场景的模拟控制以及真实执行机构的实物控制训练，是掌握PLC可编程控制器核心技能的理想设备。

装置的核心控制单元采用应用广泛的日本三菱FX系列PLC，具体型号为FX1N-40MR，其本机集成24路数字量输入和16路数字量输出。系统配套提供SC-09通信编程电缆、三相鼠笼异步电机，并内置稳定可靠的+24V/1A与+5V/1A直流电源，满足各类实训的供电需求。

本基础型PLC可编程控制器实训装置广泛适用于高等职业院校、中等职业学校、技术学校的机电一体化、电气自动化、机电设备维修等相关专业的《可编程控制器技术》、《电气及PLC控制技术》等核心课程教学。同时，它也完全满足技工学校、职业培训机构、技能鉴定中心开展PLC实操训练与职业技能考核的要求。

二、技术性能规格

本装置设计精良，性能稳定，具体参数如下：

• 输入电源：三相四线（或三相五线）制，AC 380V ±10%，50Hz。

• 工作环境：温度范围-10℃ 至 +40℃，相对湿度＜85%（在25℃条件下）。

• 装置容量：整机功耗低于500VA，高效节能。

• 设备重量：净重小于110公斤，结构稳固。

• 外形尺寸：1600mm（长）× 750mm（宽）× 1600mm（高）。

• 安全保护：配备完善的漏电压、漏电流及过载保护装置，确保实训过程安全可靠。

三、实训装置基本配置与功能详解

本三菱FX系列PLC可编程控制器实训装置由以下模块化单元构成，功能明确，操作灵活：

1. 实训控制屏：采用铁质双层亚光密纹喷塑结构，坚固耐用。屏内设计有滑槽，所有实训模块可随心所欲地移动和固定，布局灵活。

2. 钢木结构实训桌：桌面采用防火、防水、耐磨材料，配有工具抽屉、键盘托和显示器搁板，营造专业的实训环境。

3. 专利快装网孔板：拥有自主知识产权的网孔实训板，电气元件安装无需螺丝工具，采用“一插一拉”的快捷固定方式，极大提高了实训准备效率。

4. 一体化控制柜：集成电源、主机及测量单元。

• 交流电源控制单元：提供三相380V与单相220V安全隔离电源，由空气开关、钥匙开关和电压表进行控制和监测，具备漏电告警功能。

• 直流电源与信号单元：提供0~10V可调直流电压、4~20mA标准电流信号源；配备高精度数字电压/电流表；并集成逻辑电平输出、LED指示、数码管、继电器等丰富的实训资源。

• 核心主机实训组件：配置三菱FX1N-40MR可编程控制器，集成24DI/16DO，配备RS-422通信端口及SC-09编程电缆，是整套PLC实训装置的控制大脑。

5. 模块化实训组件：提供一系列涵盖经典控制模型的实训模块，具体目标如下：

   序号	模块编号	控制对象实训模块	核心实训教学目标
   1	SX1	抢答器/音乐喷泉	掌握条件判断与循环指令。
   2	SX2	装配流水线/交通灯	掌握顺序控制指令编程。
   3	SX3	水塔水位/天塔之光	掌握基本逻辑与移位寄存器指令。
   4-10	SX4-SX10	自动送料、液体混合、自动售货机、轧钢机、机械手、加工中心、四层电梯等	全面学习定时器、计数器、比较运算、中断及复杂系统编程与调试。
   11	SX11	步进电机/直线运动（实物）	学习步进电机控制与直线运动定位检测。
   12-13	WK1, WK2	电动机控制单元、网孔板	掌握强电系统安装、PLC电气控制系统构建与布局规划。

6. 执行机构：配备一台三相鼠笼异步电机（380V/△），用于真实的电机控制实训。

7. 仿真实训软件：提供配套的PLC仿真实训软件，具备三大功能：

• 通过FLASH动画实时模拟显示PLC运行状态。

• 支持PLC编程训练与程序编写测试。

• 可实现程序运行模拟，辅助进行错误检查与逻辑验证。

四、系统化实训项目体系

本装置支持三大类、超过20个实训项目，由浅入深，系统性强：

（一）PLC基本技能入门实训

1. PLC系统认知实训（硬件结构、软件使用、I/O接线、程序下载）。

2. 典型电动机控制实操（点动、自锁、正反转、星三角降压启动）。

3. PLC虚拟仿真实训（软件操作与逻辑验证）。

（二）PLC模拟控制应用实训

涵盖从抢答器、交通灯、水塔水位到自动售货机、邮件分拣机、四层电梯模型等十多个经典工业控制场景的模拟编程与调试，全面提升编程能力。

（三）PLC实物控制综合实训

1. 直线运动位置检测与定位控制（实物模块操作）。

2. 步进电机驱动与运动控制（实物模块操作）。

五、标准配置清单
