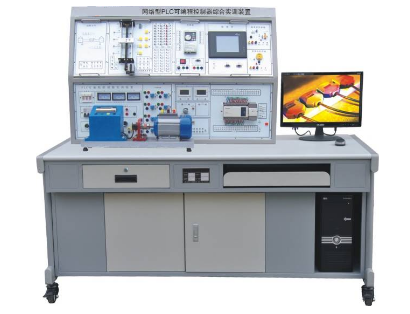

KCPLC-03G网络型PLC可编程控制器综合实训装置
一、装置研发背景与定位概述
本产品严格遵循《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，并积极响应教育部“振兴21世纪职业教育课程改革和教材建设规划”的核心要求。这是一款网络型PLC可编程控制器综合实训装置，专为满足现代化职业教育的深度教学与前沿技能实训而设计。
该网络型PLC实训装置完美适配高等职业院校、中等职业学校及技术学校的多个核心专业，包括但不限于机电设备安装与维修、电气自动化技术、机电技术应用等，是《可编程控制器技术》、《现场总线控制技术》及《电气及PLC控制技术》等课程的理想实训平台。同时，本装置也广泛适用于技工学校、职业培训中心、技能鉴定站等机构，用于开展各工种的PLC实操训练与技能鉴定考核，是培养智能制造领域高技能人才的利器。
二、核心装置特点与优势
模块化积木式结构，构建灵活网络型平台：装置采用先进的积木组合式设计，集成开关量、模拟量、伺服控制、触摸屏及工业总线通信等核心模块。配合强大的组态监控软件与仿真实训软件，构建了一个仿真化、信息化、网络化的全新教学模式，充分体现了现代工业控制系统的网络性与系统性。
项目导向式实训模块，覆盖完整工业流程：通过应用当前主流的可编程控制器（PLC）与工业现场总线技术，本网络型PLC可编程控制器装置能够完成对各类工业生产模拟对象及实物模型的逻辑控制、过程控制与运动控制等实训。全面训练学生的认知设计、安装接线、程序调试、系统检修等综合职业技能。
基于现场总线的组态监控网络实训：本装置的核心亮点在于其强大的网络功能。通过PROFIBUS、PROFINET等现场总线网络，可实现主站PLC与多台从站实训装置（1：N）的通信互联。学生可在从站独立完成控制项目，教师或主站则可对任一从站进行实时集中监控与数据采集，完全符合工业现场分布式控制与集中管理的真实场景。同时也支持学生端触摸屏与PLC的1：1组态监控实训。
虚拟仿真与实操深度融合：集成FLASH虚拟仿真环境，能够实时、生动地显示PLC程序的运行状态与设备动作流程。该功能不仅可用于PLC虚拟接线、错误排查、编程逻辑训练，还能在无实物条件下进行程序测试与验证，极大拓展了实训的维度与安全性。
三、主要技术性能参数
输入电源：三相四线（或五线）制 AC380V ±10%， 50Hz
工作环境：温度-10℃ ~ +40℃，相对湿度 <85% (25℃)，海拔 <400m
装置容量：< 0.5 KVA
外形尺寸：1680mm × 750mm × 1600mm （长×宽×高）
安全保护：具备国家标准的漏电压、漏电流多重保护装置，确保实训安全
四、实训装置系统化基本配置
本网络型PLC可编程控制器综合实训装置由控制屏、实训桌、核心主机、多样化实训挂箱、伺服系统、触摸屏、电机、总线单元及测量机构等构成一个完整的工业级训练系统。
（一）主控制屏（铁质喷塑结构，铝质面板）
智能交流电源控制单元：提供三相380V与单相220V安全隔离电源，配备电压监控、带灯保险丝及钥匙开关管理。
多功能直流电源与测量单元：提供0~10V、4~20mA可调信号；配备高精度数字电压/电流表；集成逻辑输出、LED显示、继电器等丰富资源。
核心网络型PLC主机组件：配置西门子S7-300系列CPU315-2DP PLC，支持PROFIBUS-DP及PROFINET通信，并扩展数字量输入模块（EM321）、数字量输出模块（EM322）、模拟量输入模块（EM331）、模拟量输出模块（EM332）及电源模块（PS307），构成一个典型的中大型网络化PLC控制系统。
（二）全方位实训挂箱组件
序号 | 模块名称 | 实训教学目标 |
|---|---|---|
1 | 抢答器/音乐喷泉 | 掌握条件判断、循环指令应用 |
2 | 装配流水线/交通灯 | 掌握顺序控制指令编程 |
3-8 | 水塔水位、自动送料、混合装置、自动售货机等 | 掌握定时器、计数器、比较运算、中断等复杂指令 |
9-10 | 加工中心、四层电梯（实物/半实物） | 综合性的系统分析、设计、调试能力训练 |
11-13 | 步进/直线运动、直流电机/PID温控 | 运动控制与模拟量PID闭环控制实训 |
14-15 | 电机控制单元、网孔板 | 强电系统安装、PLC电气控制系统构建 |
16 | 伺服电机实训组件（松下） | 掌握伺服驱动参数设置与精确定位控制 |
17 | 触摸屏实训组件（昆仑通态10英寸） | 掌握人机界面组态、与PLC网络通信及动态监控 |
（三）高精度运动测量系统
包含不锈钢电机导轨、高精度光电编码盘测速系统及数显转速表，可完成电机转速、位置的精确测量与控制，满足开环、闭环及定位实训要求。
（四）动力与结构
配备三相鼠笼异步电机及坚固耐用的钢木结构实训桌，集电脑位、储物抽屉于一体，打造专业实训环境。
五、系统化实训项目体系
本网络型PLC可编程控制器实训装置支持五大类、超过40个实训项目，构建了从基础到高级、从模拟到综合的完整教学链路：
（一）PLC基础技能实训：涵盖PLC认知、基本指令练习、经典电机控制实操及仿真实训。
（二）PLC模拟控制应用实训：包含交通灯、流水线、电梯、混合装置等近20个典型工业场景模拟项目。
（三）PLC实物控制实训：进行步进/伺服电机定位、直线运动控制、直流调速及温度PID闭环控制等实物操作。
（四）PLC高级综合技能实训：侧重于电气控制系统的设计、安装、整体调试与故障检修。
（五）PLC、触摸屏、伺服电机网络化综合应用：此为本网络型装置的核心特色，涵盖伺服参数设置、绝对/相对位置控制、基于触摸屏的交互式监控与PID控制，以及三者的深度集成与联调。
六、标准配置清单
序号 | 名称 | 型号/规格 | 数量 | 单位 |
|---|---|---|---|---|
1 | 网络型PLC可编程控制器综合实训装置 主体 | 含控制屏、实训桌、电源 | 1 | 套 |
2 | 网络型PLC主机系统 | 西门子CPU315-2DP + 数字量/模拟量模块组 | 1 | 套 |
3 | 工业触摸屏 | 昆仑通态 MCGS， 10英寸 | 1 | 台 |
4 | 伺服控制系统 | 松下伺服电机及驱动器套件 | 1 | 套 |
5-17 | 系列化实训挂箱模块 | SX1至SX13及WK1，WK2 | 13 | 块 |
18 | 电机与测量系统 | 三相电机、导轨、编码器、转速表 | 1 | 套 |
19-20 | 编程电缆、组态软件、指导书等 | 全套教学与软件资源 | 1 | 套 |
