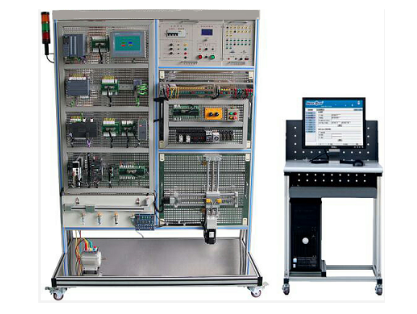

KCPLC-03L型工业运动控制技术实训台

KCPLC-03L型工业运动控制技术实训台

平台概述：为现代智能制造量身定制的教学解决方案

工业运动控制技术实训台是严格遵循人力资源和社会保障部《可编程序控制系统设计师》国家职业标准与考核大纲，深度融合前沿工业技术，专为职业教育和技能鉴定设计的现代化教学装备。本平台精准对接产业升级需求，集成了伺服驱动、步进控制、变频调速及机器视觉等核心技术，全面覆盖从基础认知到高级集成的教学流程，是职业院校、技工学校及培训鉴定机构开展运动控制系统设计师培养与认证的理想平台。

设计理念：解决传统教学痛点，引领实训新模式

1. 标准与创新融合：以国家职业标准为基石，创新引入PROFINET工业通信、高精度定位控制等先进技术，确保教学内容与工业4.0发展同步。

2. 集约化与可持续性：针对技术快速迭代与教学基础性之间的矛盾，本平台采用模块化、可扩展的一体化设计。一套设备即能完成从原理认知到复杂系统集成的全过程教学，避免了因技术更新导致的实验室重复建设，实现了资金与空间的高效利用。

3. 模拟真实生产场景：通过集成二维丝杆控制单元、小车运动单元及电梯模型，构建了多工艺、多站点协同的微型工业现场，使学生深刻理解复杂运动控制系统中多单元联动的逻辑与协调。

4. 教学评测一体化：平台配备可拆卸网孔板与虚实结合仿真实训系统，支持从电气接线、参数调试到程序编写的全环节实操与客观化考核，形成“训、练、考”闭环，精准评估技能掌握程度。

核心特色：五大优势赋能高质量技能教学

1. 开放式架构，灵活拓展：采用通用型宽展接口，所有控制器I/O端口完全开放，支持插接式基础训练与线接式工程化实训。独特的两块可拆卸网孔板设计，能满足不同年级、不同技能层次学生的个性化考核与创新实践需求。

2. 模块化组合，软硬兼施：采用先进的模块组合式结构，集成了开关量、模拟量、变频调速单元、触摸屏人机界面及通信模块。配套功能强大的HMI工控组态监控软件，可实现高度仿真的信息化、项目化教学，将抽象算法转化为直观动态。

3. 项目化驱动，聚焦应用：利用主流的西门子可编程控制器及PROFINET总线技术，完成对工业生产中典型运动控制案例的模拟与实物控制，如精密定位、同步跟随、多轴协调等，强化工程实践能力。

4. 虚实结合，安全高效：内置仿真实训教学系统，可在虚拟环境中实时模拟PLC运行状态与机械动作，允许学生安全、反复地进行编程调试与故障排除训练，极大降低实操风险与设备损耗。

5. 网络化集成，对接未来：核心网络基于西门子S7-1200智能控制器搭建，构建了涵盖PROFINET实时工业以太网和标准以太网的多层网络通讯架构，使学生掌握现代智能工厂网络集成的关键技术。

技术性能参数

系统核心配置与功能单元

本工业运动控制技术实训台是一套完整的西门子运动控制技术训练中心，核心配置如下：

1. 智能控制中心：S7-1200单元

采用西门子S7-1215C高性能CPU，集成14路DI/10路DQ及模拟量接口，自带2个PROFINET端口，支持高速计数与脉冲输出，完美胜任逻辑控制与复杂运动控制算法处理，是学习PLC编程与运动控制的核心大脑。

2. 人机交互窗口：触摸屏单元

配备西门子KTP700 Basic 7寸彩色触摸屏，通过以太网与PLC实时通信，用于系统状态监控、参数设置及手动操作，学习现代化设备的人机界面设计与组态技术。

3. 动力调速核心：变频调速单元

采用西门子SINAMICS G120变频器，支持PROFINET通信，可实现多种V/F控制与高精度速度调节。通过此单元，学生可深入学习交流电机无级调速、多段速控制及基于总线的变频器高级应用。

4. 高精度执行机构：二维丝杆控制单元

• 伺服控制轴（Y轴）：采用200W交流伺服系统，实现高精度、高响应的位置与速度控制，学习伺服驱动器的参数整定、定位模式及扭矩控制。

• 步进控制轴（X轴）：采用57步进电机及驱动器，学习步进电机的细分控制、启停特性及开环定位应用。

• 该单元直观展示了伺服与步进系统的性能差异与应用选型，是运动控制技术教学的精华所在。

5. 综合应用对象：小车运动与电梯模型单元

• 小车运动单元：集成多种传感器（光电、电感、电容），实现循迹、定位、测速等综合应用。

• 四层电梯实训模型：包含完整的机械结构与电气控制系统，作为高级综合实训项目，涵盖轿厢呼叫响应、自动平层、安全保护等全套电梯控制逻辑，并可扩展接入智能电梯控制器（含指纹、蓝牙、IC卡模块），实现智能楼宇控制教学。

6. 基础保障：电源与实训组件单元

提供稳定可靠的AC380V、AC220V、DC24V多路电源输出，并设有完善保护电路，确保所有实训模块安全运行。开放式挂箱结构支持后续功能拓展。

核心实训项目体系：从基础到前沿的全覆盖

本平台支持构建系统化的运动控制技术课程体系，实训项目涵盖四大层次：

（一）PLC基础与虚拟仿真实训

包括PLC硬件认知、基本指令应用，以及通过虚拟仿真完成的数码显示、交通灯控制、机械手模拟、四层电梯仿真等16个经典项目，夯实编程基础。

（二）运动控制核心技能实训（核心特色）

1. 步进电机控制：定位控制、速度控制、正反转及细分驱动应用。

2. 伺服电机控制：高精度定位模式、速度模式、转矩模式及参数自整定。

3. 伺服与步进综合控制：利用二维丝杆单元实现X-Y平台协同运动，如轨迹绘制、定点搬运等综合项目。

（三）驱动技术与系统集成实训

1. 变频器功能参数设置与多模式调速操作。

2. 基于PLC的变频器多段速、模拟量及PROFINET通信控制。

3. PLC、触摸屏、变频器网络化综合应用。

（四）高级综合与网络通信实训

1. PLC与伺服/变频器通过PROFINET总线组网控制。

2. 智能电梯模型综合调试，涵盖传统控制与智能物联（指纹/蓝牙/IC卡）功能集成。

3. 构建小型工业控制系统，培养复杂系统集成与调试能力。

突出亮点：四层电梯模型与智能控制拓展

平台标配的四层电梯实物模型不仅是实训对象，更是一个微缩的工业应用场景。学生可在此上进行：

• 机械与电气系统认知：了解曳引机、导轨、轿厢、限位开关等核心部件。

• 核心控制逻辑编程：掌握集选控制、自动平层、安全回路等经典电梯控制程序。

• 智能物联技术拓展：可选配的智能电梯控制器集成了指纹识别、手机蓝牙呼梯、IC卡楼层授权等现代楼宇智能化技术，将传统运动控制与物联网、身份认证技术无缝结合，极具前瞻性。
