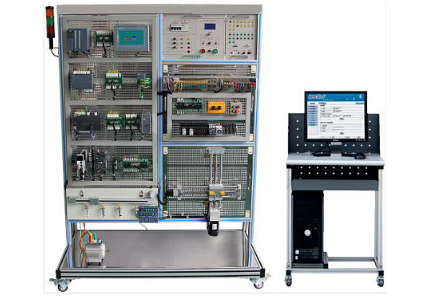

KCPLC-03M型工业数字化网络综合实训平台
一、产品定位与研发宗旨
本工业数字化网络综合实训平台是严格依据人力资源和社会保障部颁布的《可编程序控制系统设计师》国家职业标准与考核大纲，深度融合前沿工业技术，专为现代职业教育与技能鉴定需求而研发的高端教学装备。平台完美契合职业院校、技师学院、职业培训中心及技能鉴定站所，针对可编程序控制系统设计师（四至二级）的培训、实训与技能考核认证需求，是培养智能制造与工业网络核心技能的理想载体。
二、核心研发背景与设计理念
标准导向，与时俱进：平台研发紧密对接国家职业标准，并前瞻性地集成工业物联网、PROFINET通讯等新技术，确保教学内容与产业前沿同步。
集约化建设，避免重复投入：面对工业技术快速迭代与教学需从基础抓起的矛盾，本平台采用一次性规划、分阶段升级的设计理念。一套设备集成西门子小型、中型、大型全系列PLC，解决了因技术升级导致的实验室重复建设与资金浪费问题，极大节约了教学空间与成本。
模拟工业现场，实现多站协同：现代制造业流程复杂，单一控制器难以胜任。平台通过构建分布式IO、伺服驱动、变频调速、人机交互等多单元联动的仿真实训环境，真实再现工业现场多站点协同作业场景。
教学考评一体化，闭环验证：平台集成可拆卸网孔板、虚实结合软件及丰富考核模块，支持从基础接线、编程调试到复杂系统集成的全过程训练与客观量化考核，有效检验学生的学习成效与技能水平。
三、平台核心特色与优势
开放式架构，灵活拓展：采用通用扩展接口，所有控制器I/O端口开放，支持插接式快速实训与线接式工程化实操两种模式。配备可拆卸网孔板，满足不同层次学生的技能训练与创新考核需求。
全系列西门子PLC，循序渐进教学：主机配置覆盖从入门级的西门子S7-1200、到中高端的S7-300，直至代表先进自动化水平的S7-1500。学员可从基础逻辑控制学起，逐步过渡到过程控制与复杂网络通信，符合“由简入繁、循序渐进”的科学学习路径。
模块化组合，高度仿真：平台集成了开关量、模拟量、变频调速、触摸屏、通信模块等丰富功能单元，并配套MCGS工控组态监控软件，可实现高度仿真的信息化、项目化实训教学。
虚实结合，强化编程思维：配备具有软件著作权的西门子PLC仿真实训软件与自动化生产线考核仿真教学软件，可在虚拟环境中进行程序编写、调试与故障排除训练，安全高效，极大扩展了实训的深度与广度。
工业级网络架构，实战性强：网络系统核心由S7-1500、S7-300等构成，完整构建了包含PROFINET工业以太网、以太网TCP/IP等多层网络通信的典型工业网络环境，使学生深入掌握工业现场总线与网络集成技术。
四、技术性能参数
项目 | 规格参数 |
|---|---|
输入电源 | 三相四线/五线制 AC380V ±10%， 50Hz |
工作环境 | 温度：-10℃ ~ +40℃；相对湿度：<85% (25℃)；海拔：<4000m |
装置容量 | < 0.5 kVA |
整机重量 | ≈100 kg |
外形尺寸 | 1780 mm × 730 mm × 1460 mm (长×宽×高) |
安全保护 | 具备漏电压、漏电流保护功能，符合国家安全标准 |
五、系统基本配置及功能单元
本工业数字化网络综合实训平台是一套完整的西门子自动化技术培训体系，主要由以下核心单元构成：
1. S7-1500 高级控制单元
核心采用 S7-1500 CPU 1516-3 PN/DP，配备数字量输入/输出模块、模拟量输入/输出模块、MMC存储卡及工业电源，构成高性能处理中心，适用于复杂工艺与大数据量处理实训。
2. S7-300 中型过程控制单元
采用 SIMATIC S7-300 CPU 314C-2 PN/DP 紧凑型控制器，集成I/O与工艺功能，完美适用于中型系统过程控制与PROFINET通讯教学。
3. S7-1200 基础逻辑控制单元
采用 CPU 1214C DC/DC/DC，集成14点DI/10点DQ及模拟量输入，是学习PLC基础编程、逻辑控制的理想入门平台。
4. 分布式I/O与网络单元
包含 IM155-6PN接口模块及多种DI/DQ、IO-LINK模块，真实展现工业现场分布式控制与模块化IO的配置与应用。
5. 人机交互与驱动单元
触摸屏单元：采用 西门子KTP700 Basic 彩色触摸屏，实现可视化监控与操作。
变频调速单元：采用 SINAMICS G120 变频器，支持矢量控制与PROFINET通讯，完成电机多段速、模拟量调速等实训。
伺服控制单元：包含交流伺服电机、驱动器及二维丝杆控制模型，实现精确定位与运动控制教学。
小车运动控制单元：集成多种传感器与直流电机，完成定位、循迹等综合运动控制项目。
6. 高级应用与过程对象单元
RFID高频读写单元：模拟现代物流、仓储中的物料识别与信息管理流程。
水箱过程控制单元：提供真实的液位对象，用于学习PID闭环控制与过程调节。
电气气动控制单元：集成继电器、电磁阀、气缸及传感器，开展气动与电气联合控制实训。
7. 配套组件
包括三相交流电机、工业以太网交换机CSM1277、全套通讯电缆、安全接线及丰富教学资源。
六、配套数字化教学资源（软件著作权）
平台提供强大的软件支持，构建了完整的虚拟仿真实训生态：
西门子PLC仿真实训软件：包含基本指令、应用指令、顺序控制指令三大模块，涵盖从电机控制到恒压供水等数十个虚拟实训项目，提供器件布局、I/O分配、电路连接、程序调试的全流程训练。
自动化生产线考核仿真教学软件：以三维场景高度还原自动化生产线安装、调试、编程与排故全过程，考核内容涵盖机械安装、气路连接、电气接线、PLC通信、程序编制及全线调试，极大提升学生解决复杂工程问题的综合能力。
七、核心实训项目体系
本平台支持从基础到综合、从单机到网络的全面实训，是名副其实的工业数字化网络综合实训平台。
（一）PLC核心技能实训
PLC系统认知、基本指令应用、MCGS组态监控实验。
（二）运动控制与高级应用实训
步进/伺服电机定位、速度及正反转控制。
伺服与步进电机综合协调控制。
三相异步电动机典型控制电路PLC实现（点动、自锁、正反转、Y-△降压启动）。
（三）变频调速与触摸屏综合实训
变频器参数设置与多方式调速（端子、多段速、模拟量、通信）。
基于PLC与触摸屏的变频器监控与调速系统设计。
触摸屏画面组态与PLC联合调试。
（四）工业网络与通信综合实训（核心特色）
PLC与变频器基于PROFINET的通讯与控制。
PLC、触摸屏、变频器网络化综合应用。
多台PLC主机（S7-1200/300/1500）之间的PROFINET网络通信。
构建包含控制层、设备层的多层工业网络系统，开展跨平台、跨协议的集成化综合实训。
