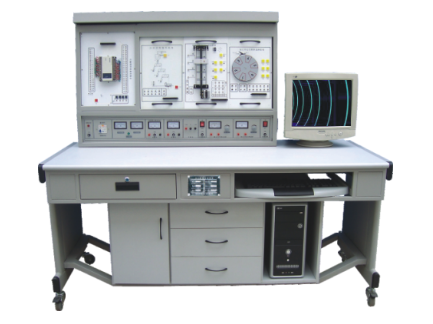

KCPLC-04A型PLC可编程控制器实验装置
一、核心优势与教学价值
PLC可编程控制器实验装置是基于先进微处理器技术研发的新一代工业控制教学平台。该装置集成了体积小巧、功能强大、可靠性卓越及安装便捷等核心优点，精准复现了PLC在现代工业自动化中的主导地位与应用精髓。为应对我国智能制造领域对高素质技术人才的迫切需求，全国高等院校、职业院校已将PLC技术列为电气工程、自动化、机电一体化等专业的核心必修课程。本系列PLC教学设备正是为满足这一前沿教学要求而匠心打造，自面世以来，收获了广大师生与行业专家的高度认可。
整套可编程控制器实训平台设计科学、功能全面、操作直观，能有效辅助学生深刻理解PLC的控制原理与工作方式，加速掌握梯形图、指令表等编程方法，是开展PLC理论教学与工程实践训练的理想工具。
二、系统架构与组成
本PLC实验教学系统采用模块化设计，主要由以下核心部分构成：
PLC可编程控制器实验台（主体控制与供电单元）
PLC可编程控制器实验演示装置（外挂功能模块）
PLC可编程控制器操作桌（集成化实训工作站）
编程应用软件（如GX Works2）
仿真教学软件
PLC编程通讯电缆
电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台详解
（一）功能与特点
本实验台作为PLC可编程控制器实验装置的控制核心，具备以下显著特点：
集成化功能区域：面板清晰划分多个功能区，包括：
交流电源输入区
PLC主机及编程口
LED状态指示与发光管阵列
输入模拟单元（按钮、开关）
输出负载指示单元
显示与报警单元（LED数码管、蜂鸣器）
直流稳压电源输出（+5V/1A， +24V/2A）
执行机构接口（直流电机、继电器）
PLC所有I/O开放端口
强大的扩展性与真实性：所有PLC输入输出点均引至面板，可连接各类传感器（如行程开关、光电开关）和执行器（如指示灯、电机），并能与演示挂箱联动，实现高度贴近工业现场的控制应用。
灵活的硬件配置：主机标配业界领先的三菱FX1N-40MR（24点输入/16点继电器输出），同时支持选配西门子、欧姆龙等品牌主机，满足多样化教学需求。
内置工业级电源：实验台自带24V/2A直流电源，可直接为外围负载和演示装置供电，安全可靠。
独创双口接线模式：
自主连接模式：使用自锁紧接插件进行单点连接，旨在锻炼学生的动手能力与电路理解能力。
快速连接模式：通过排线一次性完成连接，极大提高实验效率。这种设计兼顾了教学深度与效率，优势明显。
全面的实验覆盖：可完成从PLC基础指令实验到复杂工业应用模拟的全系列实训项目。
（二）核心实验项目
本装置支持超过22个经典实验，确保教学内容的系统性与前瞻性：
基本逻辑运算实验（与、或、非）
定时器与计数器应用实验
程序流程控制实验（跳转、分支）
移位寄存器编程实验
数据传送与处理实验
脉冲与位操作实验
交通信号灯智能控制实验
工业搅拌器过程控制实验
LED数码管动态显示控制实验
四层电梯群控仿真实验（实物模型）
加工中心刀库管理控制实验
艺术彩灯花样控制实验
电机启停与正反转控制实验
步进电机精确定位控制实验
电视发射塔模拟控制实验
自动送料装车系统实验
自动售货机交易模拟实验
注塑成型机控制实验
水塔供水系统自动化实验
邮件分拣系统模拟实验
全自动洗衣机控制模拟实验
电镀生产线过程控制实验
（三）主要技术参数
项目 | 参数规格 |
|---|---|
PLC主机 | 输入24点，输出16点 (可选) |
主机型号 | 三菱FX1N-40MR (支持西门子/欧姆龙) |
控制电压 | DC 24V (带电压表指示) |
编程方式 | 基于PC的专用软件编程 |
供电电源 | AC 220V ±10%， 50Hz |
整机功耗 | ≥2A，具备过载保护功能 |
外形尺寸 | 1680mm × 700mm × 1400mm (长×宽×高) |
四、PLC可编程控制器实验演示装置
该演示装置是PLC可编程控制器实验装置不可或缺的组成部分，通过生动的物理模型将抽象的程序逻辑可视化。装置集成了LED矩阵、大型数码管、直流/步进电机等真实执行机构，模拟从简单到复杂的工业控制场景。
其教学价值在于：
实践验证：学生可直观观察自己编写的程序如何驱动实际设备，即时验证逻辑正确性。
兴趣激发：生动的控制效果能极大增强学生对PLC技术的学习兴趣。
灵活组合：所有演示挂箱采用标准化设计，在演示屏上可任意移动、组合，支持自定义实验项目。
装置采用24V PLC标准电平接口，并为部分外围电路提供5V电源。一套完整的系统主要包含以下17种功能挂箱：
PLC001 交通信号灯控制
PLC002 搅拌器控制
PLC003 LED数码管显示控制（实物）
PLC004 四层电梯控制（实物）
PLC005 加工中心刀库控制（实物）
PLC006 艺术彩灯控制
PLC007 电机自动控制（实物）
PLC008 步进电机控制（实物）
PLC009 模拟电视发射塔
PLC010 自动送料装车
PLC011 自动售货机
PLC012 自动成型系统
PLC013 水塔自动供水
PLC014 邮件自动分拣
PLC015 自动洗衣机
PLC016 电镀系统
PLC017 基础指令实验板
五、标准配置清单
序号 | 名称 | 型号/规格 | 数量 | 单位 | 备注 |
|---|---|---|---|---|---|
1 | 实验屏 | 铝合金框架 | 1 | 台 | |
2 | 电源控制箱 | 钢质喷塑 | 1 | 台 | 过载保护 |
3 | 实验桌 | 铝木结构 | 1 | 张 | |
4 | PLC主机 | FX1N-40MR | 1 | 台 | 核心控制单元 |
5 | 学生凳 | 塑钢结构 | 2 | 张 | |
6 | 通讯模块 | FX1N-485BD | 1 | 只 | |
7 | 通讯电缆 | SC-09 | 1 | 条 | |
8-24 | 实验挂箱模块 (共17种) | 详见上述列表 | 各1 | 块 | 核心演示单元 |
25 | 编程与仿真软件 | 三菱系列 | 1 | 套 | 含授权 |
26 | 组态监控软件 | MCGS教育版 | 1 | 套 | |
27 | 实验指导书 | 详细手册 | 1 | 册 | |
28 | 实验连接线 | 50CM自锁线 | 30 | 条 | |
29 | 实验连接线 | 15CM自锁线 | 10 | 条 | |
30 | 系统排线 | 快速连接线 | 1 | 条 |
