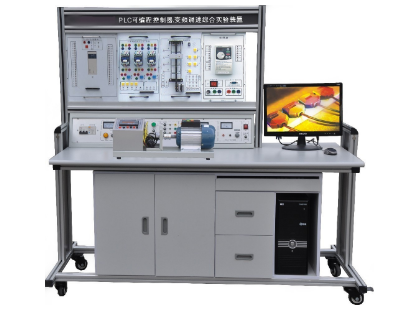

KCPLC-04B型PLC可编程控制器实验装置（立式、挂箱积木式)

KCPLC-04B型PLC可编程控制器实验装置（立式、挂箱积木式)

集PLC技术、微机控制技术与实物模型于一体，本装置不仅提供形象直观的教学模型，更配备了生动具体的运转机构。实验操作简易直观，是各类院校进行可编程控制器技术实训与实物实验的理想模型，堪称PLC可编程控制器实验装置的典范。

一、产品概述

KCPLC-04B型PLC可编程控制器实验装置是以先进微处理技术为基础研发的新型工业控制教学设备。该装置秉承了PLC系统体积紧凑、功能强大、可靠性卓越以及安装便捷的核心特点，完美再现了其在现代工业自动化控制中的主导地位。为响应我国工业自动化人才培养的迫切需求，全国各大专院校及职业技术学校已将PLC编程与应用纳入电子、电气、自动化等专业的核心必修课程。本系列PLC实验教学设备正是为满足这一教学要求而精心设计的新一代产品，采用模块化挂箱式结构，极大方便了实验项目的扩展与用户的二次开发。自投入市场以来，获得了广大院校师生及行业专家的一致高度评价。整套可编程控制器实训平台设计科学、功能全面、操作友好，能有效帮助学生深入理解PLC的控制原理，快速掌握编程方法与实操技能，是PLC理论与实践教学不可或缺的理想工具。

二、系统构成

1. PLC可编程控制器实验台（含演示屏与控制箱）

2. PLC可编程控制器实验演示装置

3. PLC可编程控制器操作桌

4. 编程应用软件

5. 仿真教学软件

6. PLC及转接通讯电缆

7. 电脑或手持编程器（用户自备或代购）

三、PLC可编程控制器实验台控制箱技术指标

1、电源系统

• 电源输入：工作电压380V±5%（50Hz），输入指示灯指示。

• 电源输出：具备保险丝与漏电保护开关双重安全保护。输出三相交流380V电压，配有三只高精度电压表显示，并通过启停按钮控制输出。

• A组：直流电压+5V/3A输出，带高精度电压表指示与过流自保。

• B组：直流电压24V/2A输出，带高精度电压表指示与过流自保。

• C组：低压双路直流稳压电源，输出+12V/-12V，电流2A。

• D组：0-30V可调直流稳压电源，内置继电器自动换档，采用多圈电位器连续调压，输出电流2A，具备预设式限流保护。

• E组：恒流源，提供0-20mA恒定电流。

• F组：单相市电输出插座，便于用户连接自备仪器。

四、PLC可编程控制器主机挂箱功能与特点

本PLC自动化实验装置的主机挂箱具备以下核心特性：

1. PLC主机：标配输入24点，输出16点（可选配）。

2. 型号：主流配置为三菱FX1N-40MR（支持选配西门子、欧姆龙等其他品牌，价格另议）。

3. 输出电压：DC 24V，配备电压表指示。

4. 编程方式：通过配套应用软件进行编程。

5. 电源输入：AC 220V，50Hz。

功能区域包括：

• 交流电源输入区

• PLC主机及编程电缆接口

• LED发光管与状态指示灯

• 输出负载指示

• 输入模拟开关（按钮与拨动开关）

• LED数码管与蜂鸣器

• 直流稳压电源（5V/1A，24V/2A）

• PLC输入/输出端口全开放面板

PLC主机的所有I/O端口均已引至面板，输入可直接连接各种开关传感器，输出可直接驱动面板上的指示灯、数码管、继电器、直流电机、蜂鸣器等，并可连接至演示装置，实现贴近工业现场的控制应用。本PLC实训装置通常标配高性能三菱原装主机，同时支持按需定制。实验台自带24V/2A电源，可直接为输出负载或演示装置供电。

五、实验桌

实验桌采用坚固耐用的铝木结构，框架为特制优质铝合金，表面经氧化处理，美观且持久。桌面为防火、防水、耐磨的高密度板，桌体下部设有储物柜及电脑主机柜，布局合理，符合现代实验室标准。

六、PLC可编程控制器实验演示挂箱

该演示装置是PLC可编程控制器实验装置的重要外延，旨在通过生动的实物演示加深理解。它整合了LED灯阵、大型数码管、直流电机、步进电机等多种执行机构，模拟真实工业控制过程，形象展示PLC程序的执行效果。学生可通过它直观验证自身编程逻辑，极大地锻炼了动手能力与学习兴趣。挂箱采用高品质铝合金箱体，工艺精湛，结构牢固，并可在演示屏上随意移动与组合。

整套可编程控制器教学设备主要包含以下17个实验挂箱模块：

1. PLC001 交通信号灯PLC自动控制

2. PLC002 搅拌器的PLC自动控制

3. PLC003 LED数码管显示PLC自动控制（实物）

4. PLC004 四层电梯的PLC自动控制（实物）

5. PLC005 加工中心刀具库选择控制（实物）

6. PLC006 艺术彩灯造型的PLC控制

7. PLC007 电机的自动控制（实物）

8. PLC008 步进电机的PLC控制（实物）

9. PLC009 模拟电视发射塔

10. PLC010 自动送料装车系统

11. PLC011 自动售货机

12. PLC012 自动成型系统

13. PLC013 水塔自动供水系统

14. PLC014 邮件自动分拣系统

15. PLC015 自动洗衣机系统

16. PLC016 电镀系统

17. PLC017 基础实验

18. 交流接触器实训挂箱

七、实验项目清单

本PLC可编程控制器实训平台支持丰富的实验项目，涵盖从基础到综合应用的各个层面：

1. 基本逻辑功能实验（与、或、非）

2. 定时器与计数器功能实验

3. 跳转与分支功能实验

4. 移位寄存器实验

5. 数据处理功能实验

6. 微分与位操作实验

7. 交通信号灯PLC自动控制

8. 搅拌器PLC自动控制

9. LED数码管显示控制

10. 四层电梯PLC自动控制（实物模拟）

11. 加工中心刀具库选择控制

12. 艺术彩灯造型控制

13. 电机自动控制

14. 步进电机PLC控制

15. 模拟电视发射塔控制

16. 自动送料装车系统

17. 自动售货机模拟

18. 自动成型控制

19. 水塔自动供水控制

20. 邮件自动分拣模拟

21. 自动洗衣机控制模拟

22. 电镀过程控制

23. 挖土机控制编程训练（集成PLC与微机控制技术）

24. 三相异步电动机点动与自锁PLC控制（实物）

25. 三相异步电动机正反转PLC控制（实物）

26. 三相异步电动机带延时正反转PLC控制（实物）

27. 三相异步电动机Y/△降压启动PLC控制（实物）

28. MCGS组态软件监控实验（动态跟踪教学）
