KCPLC-04C网络型PLC可编程控制器综合实训装置（立式、挂箱积木式）

KCPLC-04C网络型PLC可编程控制器综合实训装置（立式、挂箱积木式）

产品概述

本装置是一款先进的网络型PLC可编程控制器综合实训装置，专为满足全国高等院校、职业院校在工业自动化、电气工程及机电一体化等专业的核心教学需求而设计。PLC（可编程逻辑控制器）作为现代工业自动化的基石，以其高可靠性、灵活编程和强大功能广泛应用于各行各业。为适应这一技术发展趋势，本PLC综合实训装置应运而生，它集成了前沿的控制技术、丰富的实训模块与真实的工业场景模拟，旨在为学生提供一个从原理认知到技能实操、从单一控制到网络集成的全方位学习平台。装置采用模块化挂箱式设计，不仅支持现有丰富的实训项目，更预留了充足的扩展空间，便于用户进行二次开发和未来技术升级，是开展《可编程控制器技术》及相关课程实训教学的理想工具。

核心特点与优势

1. 强大的网络通信与集成能力：本装置的核心亮点在于其网络型PLC架构。主机采用高性能三菱FX2N-48MR，并标配FX2N-485BD通讯模块，支持RS485工业总线通信。可实现先进的PLC网络通信实训，包括1：N通信（一台计算机作为主站监控多台PLC从站）和N：N通信（多台PLC之间对等通信），为学生理解工业现场总线技术和分布式控制系统打下坚实基础。

2. 模块化组件式结构，灵活扩展：装置采用创新的组件多结构设计，所有实训功能均以独立挂箱形式呈现。用户可根据教学大纲的推进，灵活更换或添加实训模块。这种设计确保了本综合实训装置能够与时俱进，通过增加新的功能挂箱来匹配技术发展，实现“一次投入，永不淘汰”。

3. 独创双口接线模式，教学层次分明：在PLC主机与实训挂箱的连接上，提供了独特的双口接线法。学生既可使用自锁紧接插线进行逐点连接，深入理解PLC的I/O结构与电气原理，锻炼严谨的工程思维；也可使用专用排线进行快速连接，专注于程序逻辑与控制算法的调试，极大提升了实训效率与灵活性。

4. 工业级实训环境，无缝对接现场：实训对象如四层电梯模型、自动生产线（送料装车、邮件分拣）、过程控制（水塔供水）等，均高度模拟工业现场实际应用。通过在本PLC可编程控制器实训装置上的系统训练，学生能够积累宝贵的工程实践经验，显著缩短从校园到企业的适应周期。

5. 可视化组态与网络化教学：集成MCGS工控组态软件，可将任何控制过程转化为形象直观的组态棒图，实现动态跟踪教学，使抽象的控制流程一目了然。同时，支持构建实训室局域网，将所有实训台联网，开展网络化、互动式教学，契合教育信息化发展趋势。

系统构成与技术规格

（一） 主体框架与电源系统

• 实训屏与电源控制箱：采用坚固的铝合金框架与钢质喷塑箱体。电源输入为三相380V，内置多重安全保护。提供高精度、多组隔离的直流电源输出，包括+5V/3A、+24V/2A、±12V以及0-30V连续可调稳压源，满足各类传感器、执行器及控制电路的供电需求。

• 实训操作桌：专业铝木结构，耐磨损防火桌面，集成储物空间，营造安全、舒适的工程实训环境。

（二） 核心控制单元：PLC主机挂箱

• 控制核心：搭载主流工业级三菱FX2N-48MR可编程控制器（48点I/O，24输入/24继电器输出），处理能力强大，指令丰富。

• 网络核心：集成FX2N-485BD通讯模块，是实现所有网络通信实训功能的基础。

• 面板设计：所有输入/输出端口、模拟开关、状态指示灯、数码管及电源接口均有序布置在面板上，接线测试便捷。

（三） 丰富的实训演示挂箱套件（共18个）

涵盖从基础到综合的全系列实训项目，包括：

• 逻辑与运算基础：基础实训挂箱。

• 经典控制应用：交通灯控制、艺术彩灯、模拟电视塔。

• 过程与顺序控制：搅拌器、水塔供水、自动洗衣机、电镀系统。

• 物料传输与分拣：自动送料装车、邮件分拣、自动成型、自动售货机。

• 运动与定位控制：步进电机控制、直流电机控制（实物）。

• 机电一体化典型对象：四层电梯模型（实物）、加工中心刀具库（实物）。

• 电气控制基础：交流接触器实训挂箱，用于学习PLC与传统继电器控制的结合。

（四） 高级综合实训对象

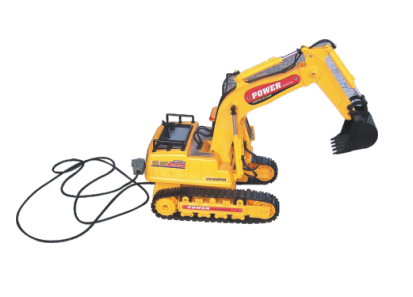

• 挖土机实训模型 (JDM-01)：集机械、电气、控制于一体，是进行复杂顺序控制、传感器应用和手动/自动模式编程的高级综合实训平台，极大地激发了学生的创新实践兴趣。

（五） 软件配置

提供全套正版教学软件，包括三菱PLC编程软件（GX Developer或类似）、MCGS工控组态软件教育版，保障教学与学习的合法性及专业性。

可完成的实训项目总览

本网络型PLC可编程控制器综合实训装置支持以下三大类实训项目，构建了完整的技能培养体系：

1. PLC编程基础与指令应用实训

• 基本逻辑指令（与、或、非）实训

• 定时器、计数器高级应用实训

• 数据处理、移位寄存器、程序流程控制（跳转、分支）实训

2. 典型工业控制系统模拟实训

• 交通信号灯智能控制

• 四层电梯群控程序设计与调试

• 自动化生产线（上料、加工、分拣、包装）模拟控制

• 恒压供水（水塔）与温度过程控制

• 步进/直流电机精确定位与调速控制

3. 网络通信与高级综合实训

• RS485网络配置与通信实训：掌握主从站设置、数据交换。

• 1:N监控网络实训：学习通过上位机组态软件集中监控多台设备。

• N:N PLC互联通信实训：实现多台PLC之间的数据共享与协同控制。

• 挖土机模型综合控制项目：集成多种输入输出，完成复杂工况下的控制编程。

• 组态监控画面开发实训：利用MCGS软件为上述任意项目开发可视化人机界面。
