KCPLC-04D型PLC可编程控制器/单片机实验开发系统综合装置（立式、挂箱积木式）

KCPLC-04D型PLC可编程控制器/单片机实验开发系统综合装置（立式、挂箱积木式）

一体化创新设计：全能工程教育平台

本装置是一款开创性的 PLC可编程控制器/单片机实验开发系统综合装置，标志着现代工程实践教学进入高效整合的新阶段。它创新性地将工业自动化领域的核心控制设备——PLC可编程控制器，与嵌入式系统开发的基础平台——单片机实验开发系统，深度融合于同一套设备架构中。这一设计完美解决了传统实验室设备功能单一、资源分散的痛点，实现了硬件平台、电源系统与实验空间的高度共享，真正做到了“一机多用，资源共享”，为《PLC控制技术》、《单片机原理与接口》、《微机原理与应用》等多门核心课程提供了卓越的一站式教学解决方案。

核心优势：为什么选择这款综合装置？

1. 双核驱动，能力全覆盖：本 综合装置 的核心在于其强大的双重实验开发能力。PLC部分采用市场主流的西门子S7-200系列（226型）作为控制核心，模拟真实工业场景；单片机部分则基于先进的多核架构实验箱，支持从8位MCS-51到16位8088/8086等多种CPU的仿真、编程与调试。学生在一台设备上即可完成从底层微处理器到上层工业控制器的完整知识链学习。

2. 开放透明，安全可靠的教学环境：装置内置的 单片机实验开发系统 采用独特的双核架构与总线隔离驱动技术。它为学生呈现了一个资源完全开放、透明化的32位微处理器环境，支持汇编与C语言的源程序级调试。同时，严密的隔离保护设计能有效防止学生误操作对核心CPU造成损坏，内置的多重电源保护电路确保了整个 综合实验装置 长期运行的稳定与安全。

3. 模块化挂箱，无限扩展潜能：全部实验功能均采用模块化挂箱式设计。PLC部分配备包括四层电梯、自动售货机、交通灯等在内的17个经典教学模型；单片机部分主板接口丰富，可扩展各种外设模块。这种设计不仅便于课堂实验的快速部署与更换，更赋予了本装置强大的二次开发能力，可根据教学改革和技术演进灵活增添新实验项目。

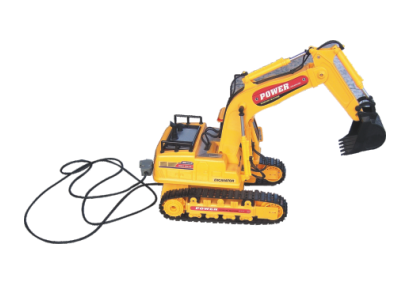

4. 虚实结合，激发深层学习兴趣：装置超越了传统的信号验证模式，配备了 挖土机实训模型 等生动具体的执行机构。学生编写的PLC程序或单片机代码能够直接驱动这些机械机构进行逼真动作，将抽象的控制逻辑和算法转化为直观可见的运动过程，极大地增强了教学的趣味性、挑战性与成就感。

系统构成与技术规格详解

（一）装置主体框架

• 实训屏与电源控制箱：采用铝合金与钢质喷塑结构，坚固耐用。电源系统输入220V，提供高精度、多组隔离的直流输出（+5V/3A、+24V/2A、±12V、0-30V可调等），满足所有模块供电需求。

• 实训操作桌：铝木结构，设计符合人体工学，集成储物空间，营造专业实验环境。

（二）PLC可编程控制器子系统

• 控制核心：西门子S7-200 226 CPU，具备24点数字量输入和16点继电器输出，是学习西门子PLC编程、工业网络通讯的理想平台。

• 主机挂箱：面板集成所有I/O接口、模拟开关、状态指示灯、数码显示及直流电源，接线操作直观方便。

• 演示挂箱套件：包含从基础逻辑训练到复杂过程控制（如搅拌器、水塔供水、邮件分拣）的全系列实物与仿真模型。

（三）单片机实验开发子系统

• 开发平台：基于通用型多核架构教学实验系统，支持实时仿真与调试。

• 核心特性：支持32位/16位/8位多种CPU；提供扁平线、排线结合的灵活连线方式；开放全部系统总线，支持用户自定义扩展。

可完成的实验项目总览

本 PLC可编程控制器/单片机实验开发系统综合装置 支持海量实验，全面支撑进阶式教学。

PLC可编程控制器实验部分

• 基础编程：逻辑运算、定时器/计数器应用、数据处理指令练习。

• 典型应用：交通灯控制、电梯调度程序、自动洗衣机流程设计。

• 高级控制：步进电机精确定位控制、艺术彩灯复杂花样编程。

• 综合创新：利用 挖土机实训模型 完成集成传感器输入、逻辑判断与多轴动作控制的综合项目。

单片机与微机原理实验部分

• 软件编程实验：数制/码制转换、数据排序与查找、多分支程序设计。

• 硬件接口实验：

• 基础I/O：按键扫描、LED/LCD显示、继电器控制。

• 芯片应用：8255并行口、8253定时器、A/D与D/A转换。

• 驱动控制：直流电机PWM调速、步进电机驱动、温度传感器(DS18B20)数据采集。

• 通信与综合：串行通信、中断系统应用、实时时钟(DS1302)管理。
